HMC941

HMC941 / HMC941LP4

0.5 dB LSB、5位、数字衰减器芯片或采用SMT封装,0.1 GHz至30 GHz或33 GHz

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
产品模型 6
特性
  • 0.5 dB LSB步进至15.5 dB /li>
  • 每位单个正控制线路
  • ±0.5 dB典型位误差
  • 高输入IP3: +45 dBm
  • 裸片尺寸: 2.29 × 0.95 × 0.1 mm
  • 4 × 4 mm、无引脚、表贴技术(SMT)塑料封装

更多细节
show more Icon

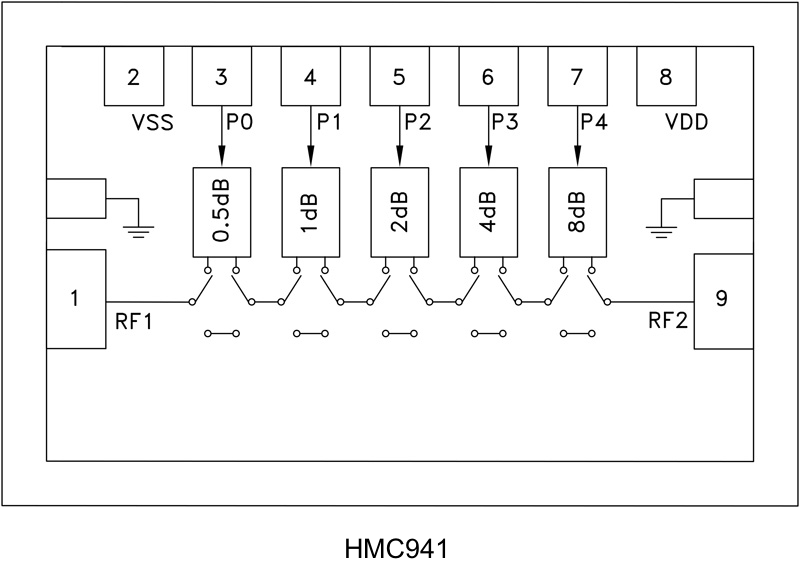

HMC941是一款宽带、5位、GaAs、IC数字衰减器,采用低成本、无引脚、表贴封装或单片微波集成电路(MMIC)芯片。 该器件工作频率范围为0.1 GHz至30 GHz或33 GHz,插入损耗低于4 dB(典型值)。 对于15.5 dB的总衰减,衰减器位值为0.5 (LSB)、1、2、4和8 dB。 衰减精度非常高,典型步进误差为±0.3 dB或低于±0.5 dB,IIP3为+45 dBm。 五个控制电压输入,在+5 V和0 V之间切换,用于选择每个衰减状态。

应用

  • 光纤和宽带电信
  • 微波无线电和VSAT
  • 军用无线电、雷达和ECM
  • 空间应用
  • 传感器
  • 测试与测量设备

产品模型 6
