概览
优势和特点
- 宽带单端RF输入：
±1 dB检测精度（最高5.8 GHz） - 输入动态范围： -51至-11 dBm
- 数字可编程集成带宽
- 独立的RF信号波形及波峰因数
- +5V工作温度范围：-40℃至+85℃
- 出色的温度稳定性
- 关断模式
- 24引脚4x4mm SMT封装： 16mm²
产品详情
HMC909LP4E功率检波器设计用于RF功率测量和频率高达5.8 GHz.的控制应用。 该检波器提供精确的任何宽带、单端RF/IF输入信号均方根表示。 输出为温度补偿式、单调表示实信号功率，采用40 dB的输入检测范围测量。
HMC909LP4E极其适用于宽带宽、宽动态范围应用，这些应用需重复测量实信号功率，尤其当RF/IF波形和/或波峰因数随时间变化时。

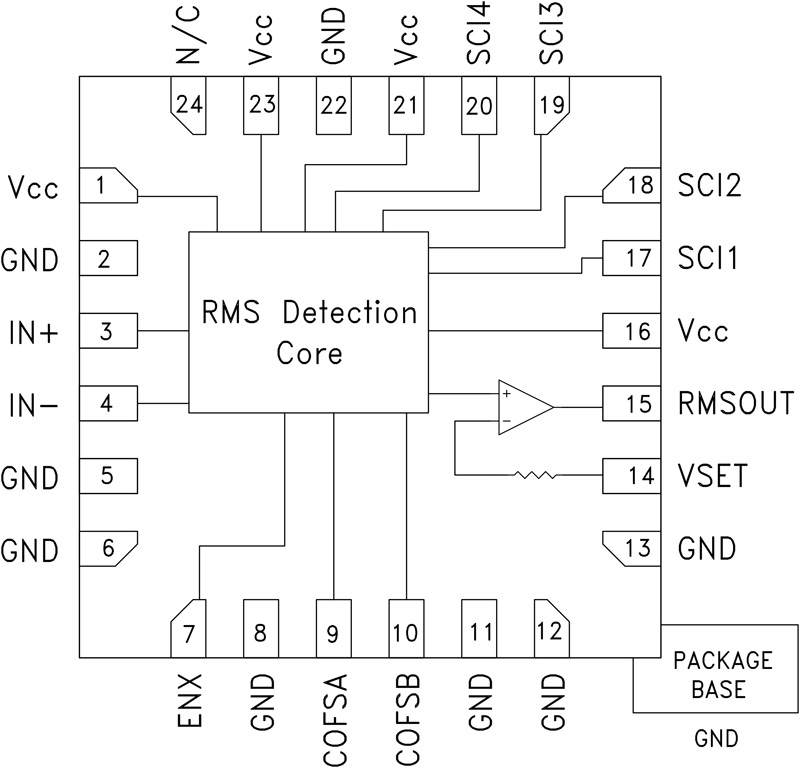

HMC909LP4E集成带宽可通过输入引脚SC I1-4在超过40倍范围进行数字编程。 这样，用户可动态设置工作带宽，能够在同一平台上处理不同类型的调制工作。
HMC909LP4E在输出级集成了内部运算放大器，提供斜率和截点调整并支持控制器应用。
应用
- 对数–>均方根(RMS)转换
- 接收信号强度指示(RSSI)
- 发射机信号强度指示(TSSI)
- RF功率放大器效率控制
- 接收机自动增益控制
- 发射机功率控制
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。
