HMC870 Data Sheet4/22/2015
概览
优势和特点
- 宽电源电压范围：3.3V至7V
- 可调输出幅度： 2.5 - 8Vp-p
- 低加性RMS抖动，<300fs
- 低直流功耗：1W（Vout = 8Vp-p，Vdd = 7V）
- 交叉点调节
- 32引脚5x5mm SMT封装： 25mm²

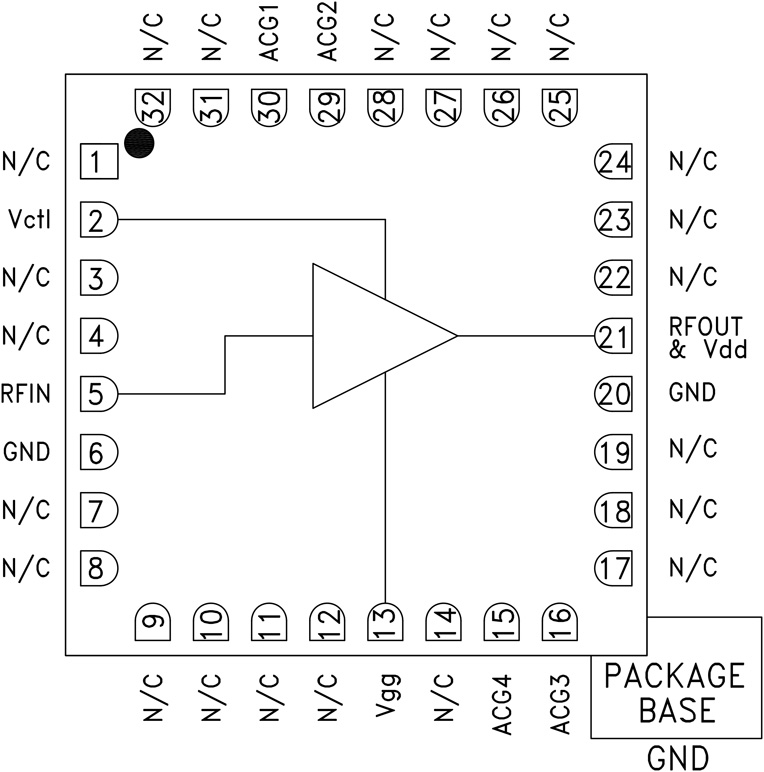

产品详情
HMC870LC5是一款GaAs MMIC pHEMT分布式驱动器放大器，采用无引脚5x5 mm表贴封装，工作频率范围为DC至20 GHz。 该放大器提供17 dB增益、8 Vp-p饱和输出摆幅，并具有输出摆幅交叉点调节功能。 增益平坦度在±0.5 dB时极为出色，且在10 Gbps工作速率下具有300 fs的极低加性RMS抖动。
HMC870LC5为城际和远程设计人员提供针对不同输出驱动要求的可扩展功耗特性。 （Vout = 3.6Vp-p时<0.4W，Vout = 8.5Vp-p时<1W）。HMC870LC5的电源(Vdd)工作范围极宽，为+3.3V至+7V，且RF I/O内部匹配至50 Ω。
应用
- 10 Gbps NRZ MZ和低压调制器驱动器
- 10 Gbps RZ传输
- 40 Gbps DQPSK
- 用于测试与测量设备的宽带增益模块
- 军事和太空
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
工具及仿真模型
S参数
ZIP
HMC870 S-Parameters
8.01 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC870LC5 | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm w/ EP) | |
| HMC870LC5TR | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm w/ EP) | |
| HMC870LC5TR-R5 | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm w/ EP) | |
| Wafer Fabrication Data |
