HMC8193

2.5 GHz至8.5 GHz I/Q混频器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 无源I/Q混频器
  • RF和本振(LO)范围: 2.5 GHz至8.5 GHz
  • 宽IF范围:DC至3.5 GHz
  • 单端RF、LO和IF
  • 转换损耗: 8 dB(典型值)
  • 输入三阶交调截点(IIP3): 21 dBm(典型值)
  • 高镜像抑制: 32 dBm(典型值)
  • 高LO至RF隔离: 40 dB(典型值)
  • 高LO至IF隔离: 40 dB(典型值)
  • P相位平衡:+5°
  • 降低IF滤波要求
  • 裸露焊盘、4 mm × 4 mm、24引脚LFCSP封装


HMC8193是一款无源同相/正交(I/Q)单芯片微波集成电路(MMIC)混频器,可用作接收器镜像抑制混频器或发射器单边带上变频器,工作频率范围为2.5 GHz至8.5 GHz。 HMC8193的固有I/Q架构具有出色的镜像抑制能力,因此无需进行成本高昂的干扰边带滤波。 该混频器还提供出色的LO至RF和LO至IF隔离性能,并降低了LO泄漏的影响以确保信号完整性。

作为一款无源混频器,HMC8193无需任何直流电源。 相比有源混频器,它提供较低的噪声系数,从而确保针对高性能和精密应用具有出色的动态范围。

HMC8193采用GaAs MESFET工艺制造,使用ADI公司的混频器单元和90度混合器件。 该器件采用4 mm × 4 mm、24引脚紧凑型LFCSP封装,工作温度范围为−40°C至+85°C。 该器件同时提供评估板。

应用

  • 测试与测量仪器仪表
  • 军事、航空航天和雷达
  • 直接变频接收机

HMC8193
2.5 GHz至8.5 GHz I/Q混频器

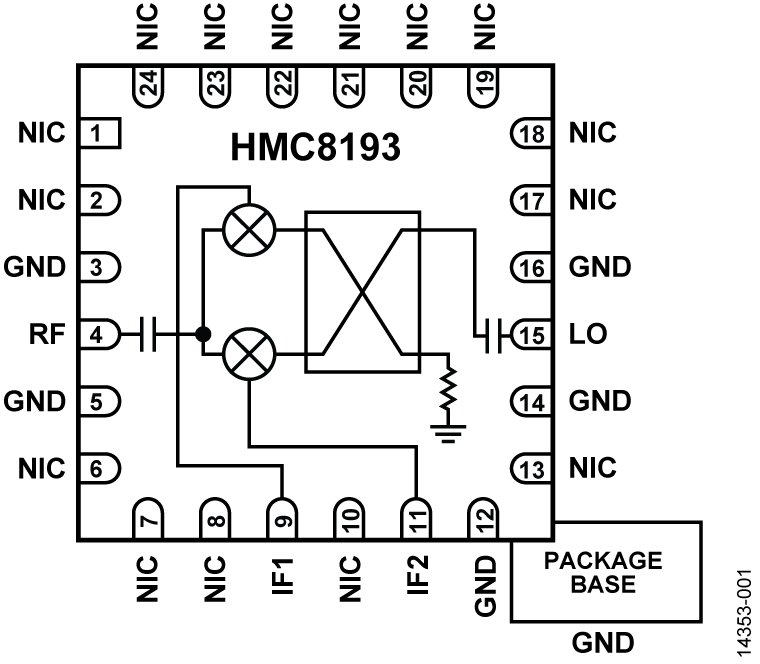

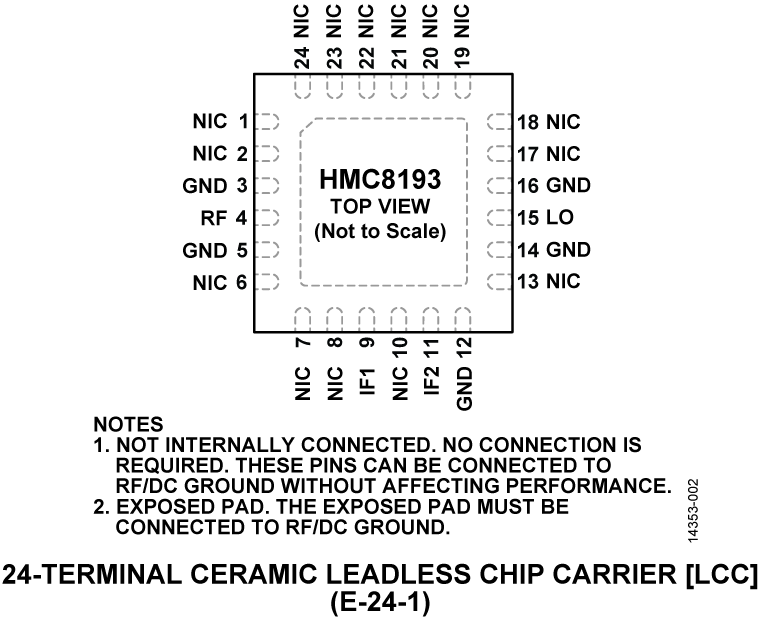

HMC8193 Functional Block Diagram HMC8193 Pin Configuration HMC8193 Circuit Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1


评估套件

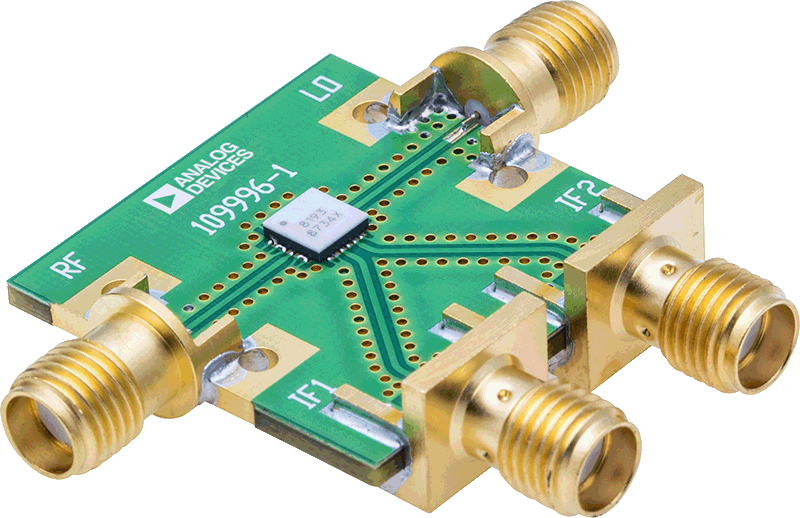

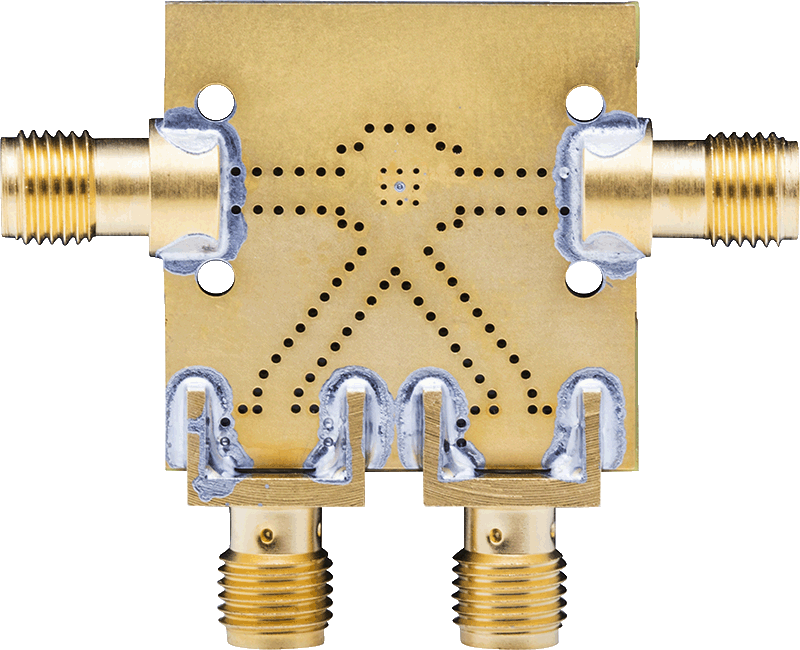

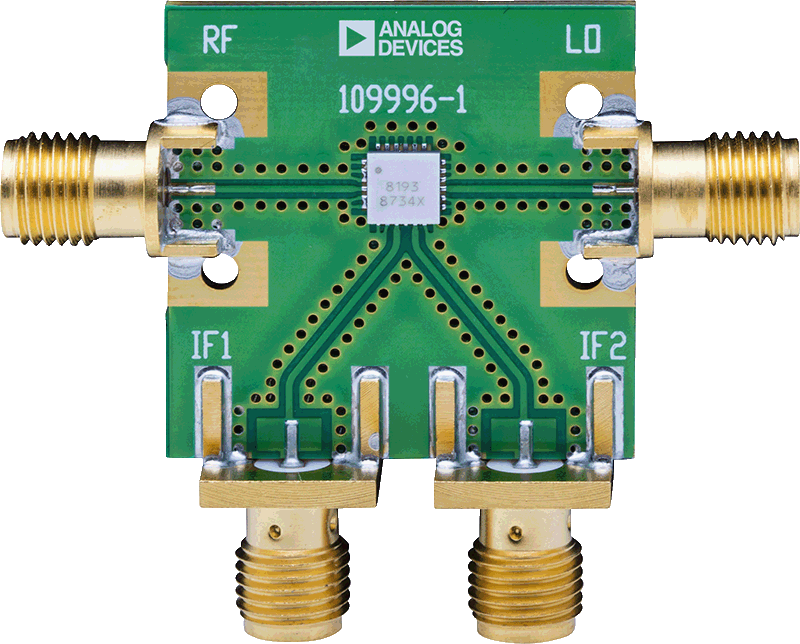

EVAL-HMC8193
HMC8193评估板
EV1HMC8193LC4ANGLE-web EV1HMC8193LC4BOTTOM-web EV1HMC8193LC4TOP-web
