HMC798

GaAs MMIC次谐波SMT混频器，24 - 34 GHz

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 集成LO放大器： +4 dBm输入
  • 次谐波(x2) LO
  • 宽带IF： DC - 4 GHz
  • 单正电源： +5V (95mA)
  • 24引脚4x4mm SMT陶瓷封装： 16mm²

更多细节
show more Icon

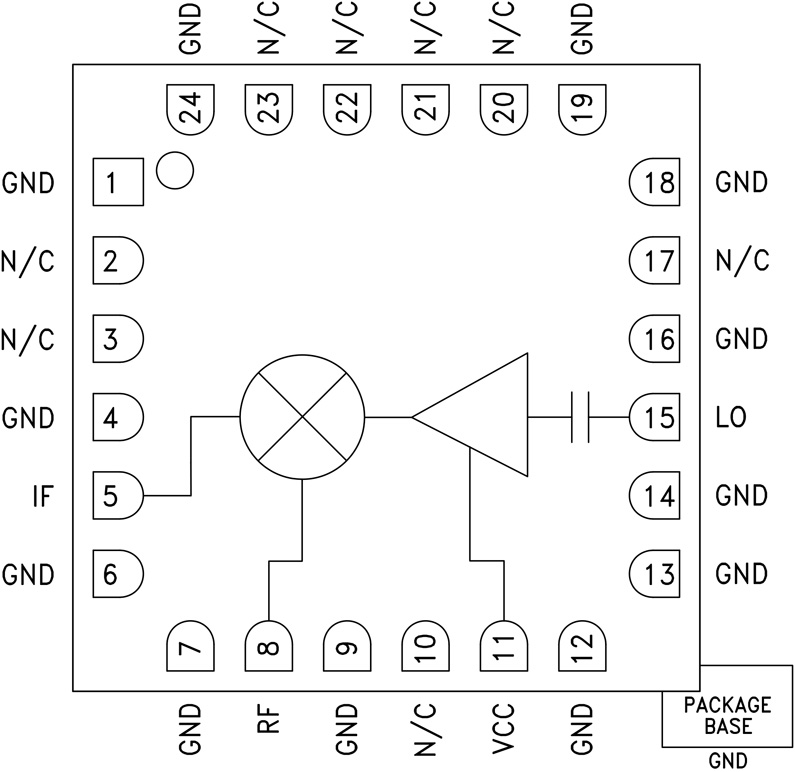

HMC798LC4是一款集成LO放大器的24 - 34 GHz次谐波(x2) MMIC混频器，采用符合RoHS标准的无引脚SMT封装。 在30 dB时，2LO至RF隔离性能出色，无需额外滤波。 LO放大器采用+5V单偏置设计，需+4 dBm的标称驱动。 RF和LO端口为隔直端口并匹配50 Ω，使用方便，同时IF的工作频率范围为DC至4 GHz。 HMC798LC4无需线焊，可以使用表贴制造技术。

应用

  • 点对点无线电
  • 点对多点无线电和VSAT
  • 测试设备和传感器
  • 军用最终用途
  • SAT COM
