HMC598

推荐用于新设计

x2有源倍频器芯片，22 - 46 GHz Fout

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高输出功率： +15 dBm
  • 低输入功率驱动： 0至+6 dBm
  • Fo隔离： 25 dBc (Fout = 30 GHz)
  • 裸片尺寸： 2.07 x 1.86 x 0.1 mm

HMC598是一款x2有源宽带倍频器芯片，采用GaAs PHEMT技术。 由+5 dBm信号驱动时，倍频器提供+15 dBm典型输出功率（22 GHz至46 GHz），30 GHz时的Fo和3Fo隔离分别为25 dBc和15 dBc。 HMC598非常适合在点对点和VSAT无线电的LO倍频器链中使用，与传统设计方案相比，可以减少器件数量。

Applications

  • 时钟生成应用：
    OC-768与SDM STM-256
  • 点对点和VSAT无线电
  • 测试仪器仪表
  • 军事和太空
HMC598
x2有源倍频器芯片，22 - 46 GHz Fout

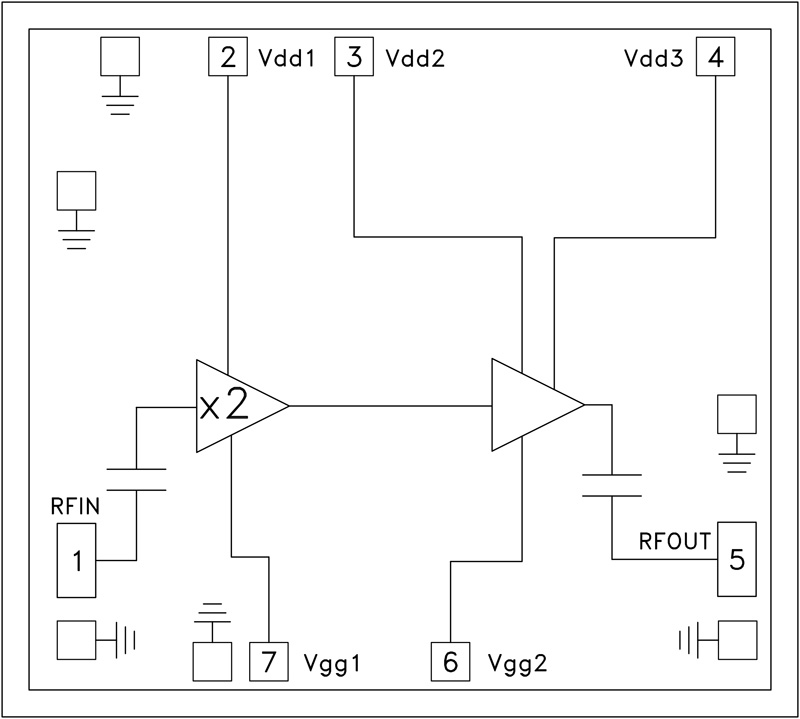

HMC598 Functional Block Diagram
