特性
- Pout： +7 dBm
- 相位噪声： -105 dBc/Hz（100 KHz，典型值）
- 无需外部谐振器
- 单电源： 5V (325 mA)
- QSOP16G SMT封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

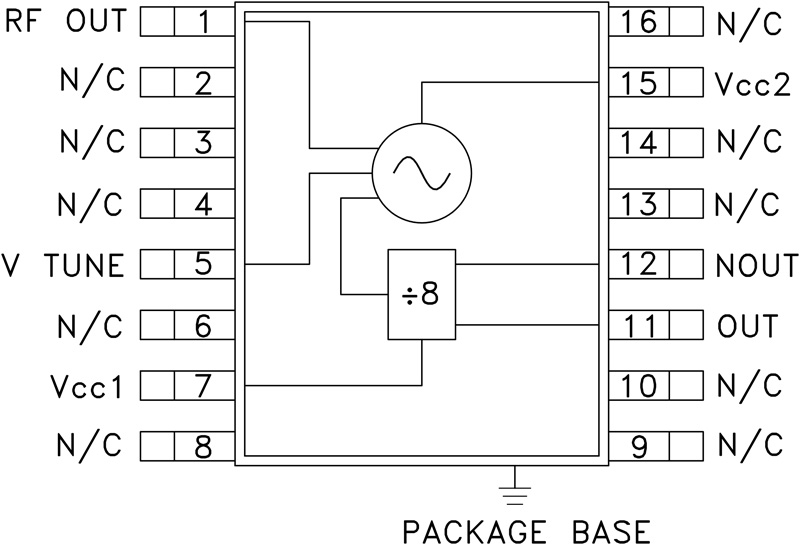

HMC398QS16G(E)是一款单芯片GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC398QS16G(E)集成谐振器、负电阻器件、变容二极管和8分频分频器。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。 采用5V电源电压时，输出功率为+7 dBm（典型值）。 电压控制振荡器采用低成本、表面贴装16引脚QSOP封装，带有裸露基座以改善RF和散热性能。 HMC398QS16G(E)无需外部元件。
应用
- 点对点无线电
- 点对（多）点无线电/LMDS
- VSAT
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC398
文档
筛查
1 应用
-
全部
-
停产数据手册
-
技术文章
-
数据手册
-
全部
-
英文
停产数据手册
1
技术文章
1
147.3 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
质量文档 3
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC398QS16GE |
16 ld QSOP_EP
|
|
|
| HMC398QS16GETR |
16 ld QSOP_EP
|
|
- HMC398QS16GE
- 引脚/封装图-中文版
-
16 ld QSOP_EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- HMC398QS16GETR
- 引脚/封装图-中文版
-
16 ld QSOP_EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 27, 2016
- 16_0075
Discontinuation of All HMC398 Models
HMC398QS16GE
过期
HMC398QS16GETR
过期
根据型号筛选
产品型号
产品生命周期
PCN
10月 27, 2016
- 16_0075
Discontinuation of All HMC398 Models
