HMC306

过期

0.5 dB LSB 5位数字衰减器，采用SMT封装，0.7 - 3.8 GHz

数据手册 产品选型表
Viewing:

概述

  • 产品符合RoHS标准
  • 0.5 dB LSB步进至15.5 dB
  • 每位单正电压控制
  • 误码率：±0.2 dB（典型值）
  • 小型15 mm²封装： MSOP10

HMC306MS10(E)是一款通用型宽带5位正控制GaAs IC数字衰减器，采用10引脚MSOP表贴塑料封装。 该器件的频率范围为0.7至3.8 GHz，典型插入损耗小于1.5至2.3 dB。 对于15.5 dB的总衰减，这些衰减器位值为0.5 (LSB)、1、2、4和8 dB。 在± 0.2 dB（典型值）时，衰减精度最佳且IIP3高达+52 dBm。 五个控制电压输入，在0和+3至+5V之间切换，用于选择每个衰减状态。 需通过外部5K Ohm电阻施加+3至+5V的单Vdd偏置。

应用

  • 蜂窝、UMTS/3G基础设施
  • ISM、MMDS、WLAN、WiMAX
  • 微波无线电和VSAT
  • 测试设备和传感器

推荐替代产品

HMC306A 推荐用于新设计

0.5 dB LSB GaAs MMIC 5位数字衰减器，0.7 - 3.8 GHz

HMC306
0.5 dB LSB 5位数字衰减器，采用SMT封装，0.7 - 3.8 GHz

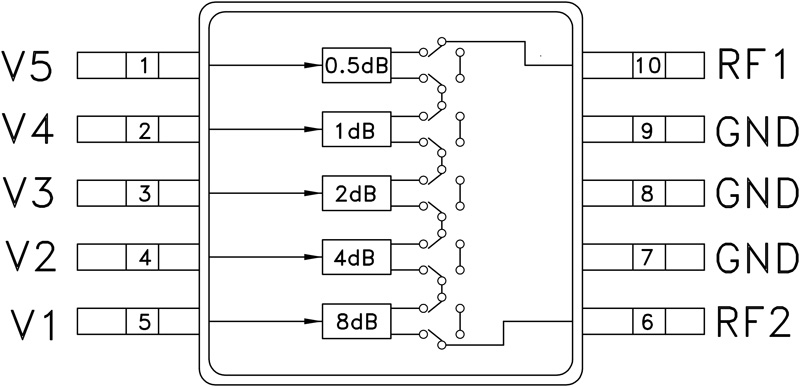

hmc306ms10_fbl
