HMC135

GaAs MMIC双相调制器芯片，1.8 - 5.2 GHz

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

特性
  • 芯片直接集成到MIC设计中
  • 载波抑制： 30 dB
  • 在1.8 - 5.2 GHz频段范围内直接调制
  • 也可以用作鉴频鉴相器
  • 裸片尺寸： 1.45 x 1.45 x 0.1 mm

更多细节
show more Icon

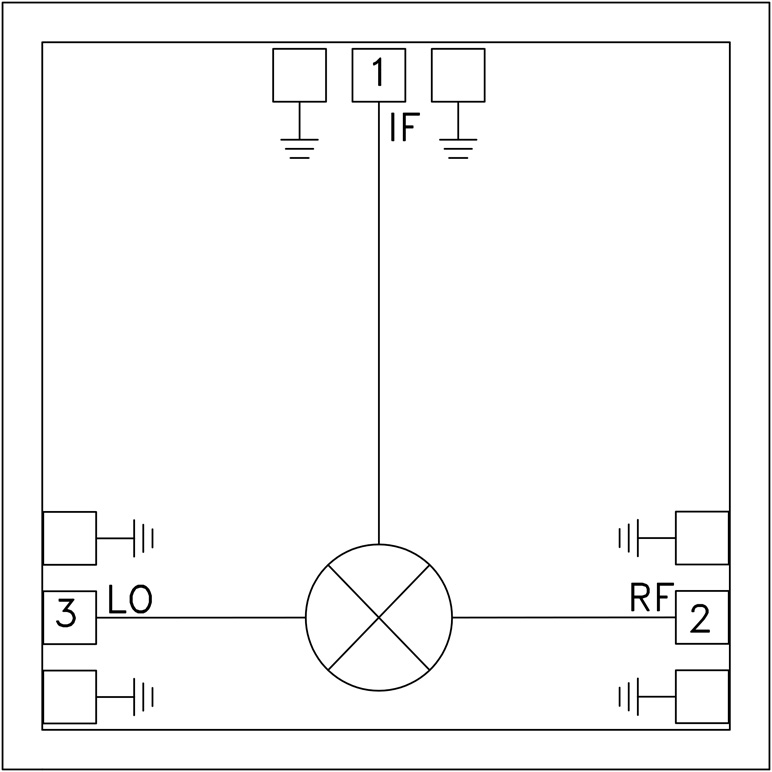

HMC135双相调制器用于相位调制基准电压源中和180度状态下的RF信号。 器件输入位于RF端口上，输出位于LO端口上。 控制端口（IF端口）上的偏置电流极性可定义相位状态。 严格匹配的单巴伦和二极管电路可提供卓越的幅度和相位平衡特性，在小型单芯片中具有30 dB载波抑制。

该器件还可以用作解调器或相位比较器。 作为解调器，当RF端口上的调制信号与LO端口上的参考信号比较时，控制端口上会出现数据。 作为相位比较器，施加于RF和LO端口的两个信号间的相位角通过控制端口上的模拟电压表示。 除了载波抑制之外，此处所示数据在静态条件下测得，同时将直流偏置电流（标称值5 mA）施加于控制端口。

应用

  • 无线本地环路
  • LMDS和VSAT
  • 点对点无线电
  • 测试设备
