HMC1058

71 - 86 GHz次谐波混频器

数据手册
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 无源： 无需直流偏置
  • 低LO功率： 9 dBm
  • 高LO/RF隔离： 28 dB
  • 高2LO/RF隔离： 43 dB
  • 宽IF带宽： DC至12 GHz
  • 上变频和下变频应用
  • 裸片尺寸： 1.15 x 0.97 x 0.1 mm

HMC1058是一款次谐波MMIC混频器。 它可用作上变频器或下变频器，IF端口频率范围为DC至12 GHz，RF端口频率范围为71 GHz至86 GHz。 此款无源MMIC混频器采用GaAs Shottky二极管技术制造。 所有焊盘和芯片背面都经过Ti/Au金属化，Shottky器件已完全钝化以实现可靠操作。 此处显示的所有数据均是芯片在50 Ohm环境下使用RF探头接触测得。

应用

  • E波段通信系统
  • 测试设备和传感器
  • 军用最终用途
  • 汽车雷达
HMC1058
71 - 86 GHz次谐波混频器

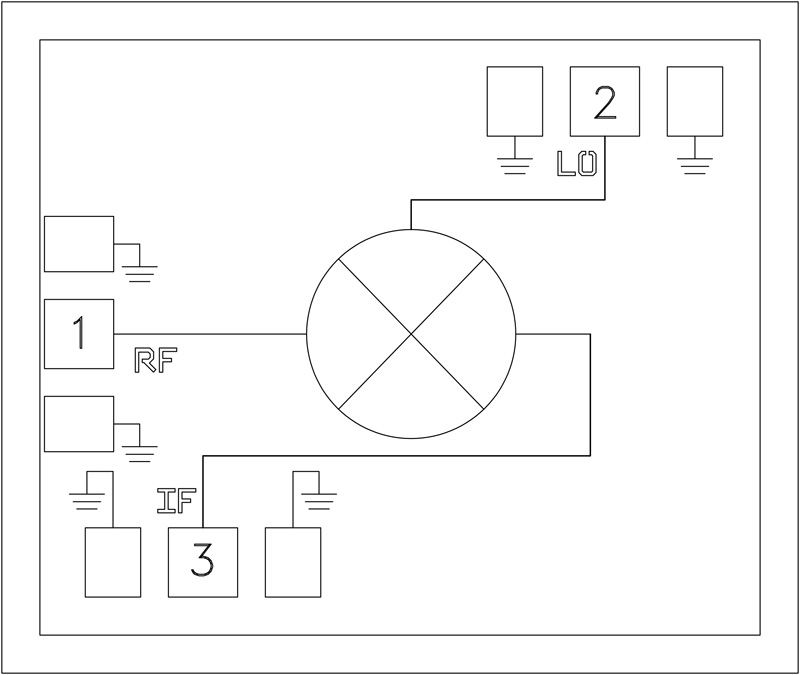

HMC1058 Functional Block Diagram
