HMC-MDB169

DBL-BAL混频器芯片，54 - 64 GHz

数据手册
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 无源双平衡拓扑结构
  • LO至RF高隔离： 30 dB
  • 低转换损耗： 8 dB
  • 宽IF带宽： DC - 5 GHz
  • 裸片尺寸： 0.9 x 1.0 x 0.1 mm

HMC-MDB169是一款无源双平衡MMIC混频器，采用GaAs异质结双极性晶体管(HBT)肖特基二极管技术，可用作上变频器或下变频器。 这款紧凑型混频器具有宽IF带宽、低转换损耗、LO至RF和LO至IF的高隔离性能。 所有焊盘和芯片背面都经过Ti/Au金属化，Shottky器件已完全钝化以实现可靠操作。

HMC-MDB169双平衡混频器可兼容常规的芯片贴装方法，以及热压缩和热超声线焊，非常适合MCM和混合微电路应用。 这款紧凑型MMIC可以取代混合型双平衡式混频器，而且体积要小得多，性能更加稳定。 此处显示的所有数据均是芯片在50 Ohm环境下使用RF探头接触测得。

应用

  • 短程/高容量无线电
  • 点对多点设备
  • 军用雷达、ECM和EW
  • 卫星通信
HMC-MDB169
DBL-BAL混频器芯片，54 - 64 GHz

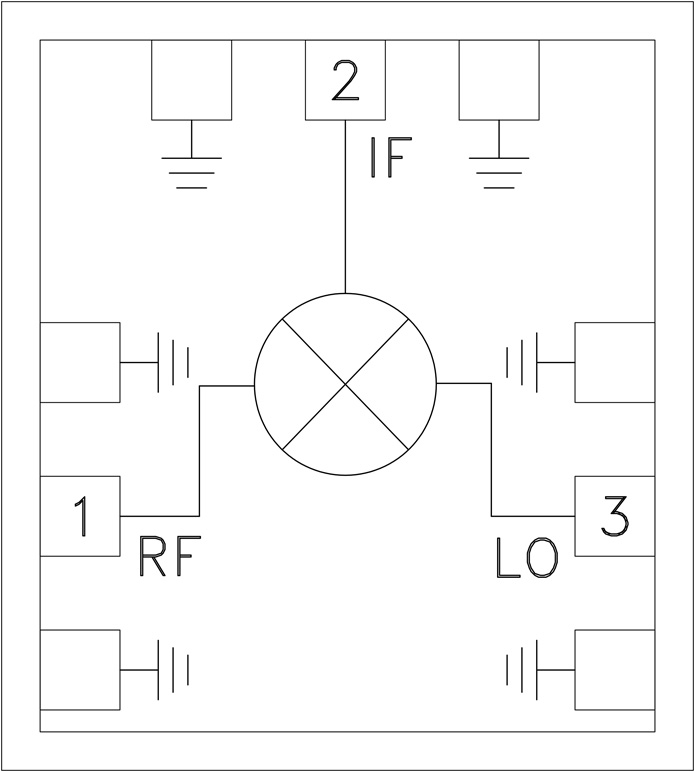

HMC-MDB169 Functional Block Diagram
