HMC-C583

0.1 GHz至40 GHz SPST开关

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 典型插入损耗：7 dB
  • 单正控制线
  • 典型隔离：50 dB
  • 输入三阶交调截点(IP3)： 40 dBm
  • CMOS兼容控制
  • 非反射拓扑
  • 密封模块
  • 可现场更换的K型连接器
  • 工作温度： -55℃至+85℃

HMC-C583是一款0.1 GHz至40 GHz、砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、IC单刀单掷(SPST)开关，封装在小型密封模块中。 该宽带开关具有7 dB的典型插入损耗、50 dB的典型隔离和40 dBm的输入IP3。

开关导通/断开时间为10 ns（典型值）。 单控制电压输入在0 V和5 V之间切换，用于选择开关状态。 可移除的K型连接器可以拆卸，以便将模块的输入/输出引脚直接连接到微带或共面电路。

应用

  • 基站基础设施
  • 光纤和宽带电信
  • 微波无线电和VSAT
  • 军用无线电、雷达和电子对抗(ECM)
  • 测试仪器仪表

HMC-C583

0.1 GHz至40 GHz SPST开关

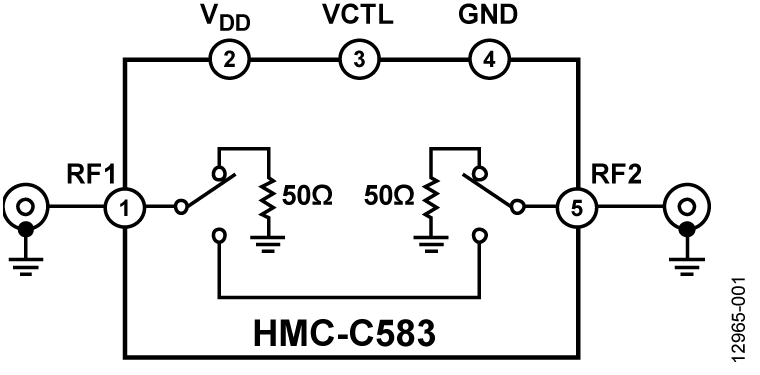

HMC-C583 Functional Block Diagram HMC-C583 Pin Configuration
