概览
优势和特点
- 高隔离度： >42 dB（最高12 GHz的频率） >32 dB（最高20 GHz的频率）
- 低插入损耗： 2 dB（2 GHz时） 2.8 dB（12 GHz时）
- 快速开关： 17 ns的上升/下降时间
- 非反射式设计
- 密封模块
- 可现场更换的SMA连接器
- 工作温度范围为-55至+85 ℃
产品详情

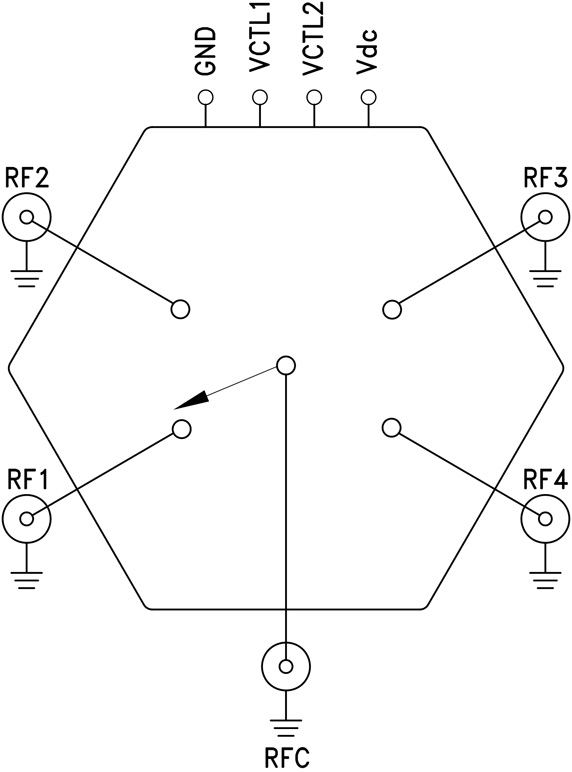

HMC-C071是一款通用的宽带高隔离度非反射式GaAs pHEMT SP4T开关，封装在微型密封模块中，带有可现场更换的SMA连接器。 该开关频率范围为DC至20 GHz，具有高隔离和低插入损耗。 该开关在最高12 GHz频率下提供大于42 dB的隔离，在最高20 GHz频率下提供大于32 dB的隔离。 HMC-C071还提供2.8 dB 的插入损耗（最高频率12 GHz），快速上升和下降仅需17ns。 CMOS接口允许在很低直流电流条件下提供单个+5V偏置电压。
应用
- 光纤和宽带通信
- 微波无线电和VSAT
- 军用无线电、雷达和ECM
- 测试仪器仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
