HMC-C019 Data Sheet4/22/2015
概览
优势和特点
- 高隔离度： 100 dB（最高至4 GHz）
65 dB（最高至20 GHz） - 低插入损耗： 3.5 dB (10 GHz)
4.0 dB (16 GHz) - 快速切换RF脉冲调制器
- 非反射式拓扑
- 密封模块
- 可现场更换的SMA连接器
- 工作温度范围为-55至+85℃
产品详情

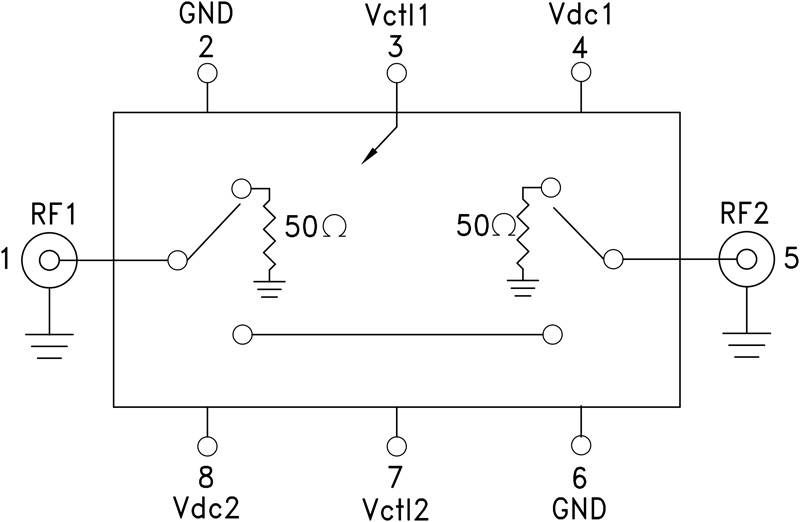

HMC-C019是一款高速、高隔离度的GaAs MESFET SPDT开关，封装在微型密封模块中，带有可现场更换的SMA连接器。 该开关的工作频率范围为直流至20 GHz，在最高4 GHz频率下提供100 dB的隔离，在最高20 GHz频率下提供65 dB的隔离。 CMOS接口允许在很低直流电流条件下提供+5V正向偏置电压。 这款非反射式开关展现了很快的开关速度，具有很低的开关瞬变，这些特性使得它非常适用于高速RF脉冲调制应用。
应用
- 基站基础设施
- 光纤和宽带通信
- 微波无线电和VSAT
- 军用无线电、雷达和ECM
- 测试仪器仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
S参数
ZIP
HMC-C019 S-Parameter
11.94 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC-C019 | 材料声明 | 质量和可靠性 | Connectorized Hermetic Module (C9) | |
| Wafer Fabrication Data |
