DS32KHZ: 32.768kHz温补晶振 Data Sheet (Rev. 7)1/1/1900PDF362K
概览
优势和特点
- 精度±4分钟/年(-40°C至+85°C)
- 精度±1分钟/年(0°C至+40°C)
- 备用电池用于连续计时
- VBAT工作电压：2.7V至5.5V，且VCC接地
- VCC工作电压：4.5V至5.5V
- 工作温度范围：
- 0°C至+70°C (商业级)
- -40°C至+85°C (工业级)
- 无需校准
- 低功耗
- 表贴BGA封装
产品详情

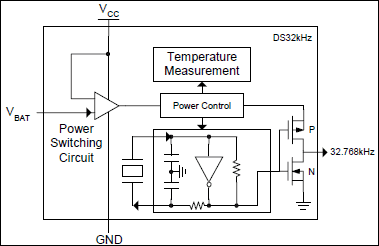

DS32kHz是一款输出频率为32.768kHz的温度补偿晶体振荡器(TCXO)。这款器件满足那些要求更高精度的计时应用，用于驱动绝大多数Dallas Semiconductor生产的实时时钟(RTC)、芯片组和其他包含RTC芯片的X1输入引脚。这款器件提供工作在商业级(DS32kHz)和工业级(DS332kHz-N)两种温度范围的型号。
应用
- 自动功率计
- GPS接收机
- 服务器、路由器、集线器及交换机中的网络定时与同步
- 远程信息处理
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
DS32KHZ Reliability Data1/12/2023PDF41K
-
Implementing Flawless Designs with Accurate I²C Real-Time Clocks4/20/2012
-
Selecting a Backup Source for Real-Time Clocks5/26/2006
-
有关内置晶体封装的常见问题10/26/2005
-
Using the DS32kHz with Maxim Real-Time Clocks2/15/2002
