DS28C22

DeepCover安全存储器，带有I2C SHA-256和3Kb用户EEPROM

更多 showmore-icon

利用SHA-256增强加密认证和加密算法保护您的开发投资

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 基于SHA-256的对称加密、双向安全认证模型
  • 专用硬件加速SHA引擎，产生SHA-256 MAC
  • 对256位、用户可编程密钥以及输入质询进行有效的安全认证
  • 3072位用户EEPROM，分为12页，每页256位
  • 用户可编程、不可逆EEPROM保护模式，包括认证、写保护和读保护、加密以及OTP/EPROM仿真
  • 支持100kHz和400kHz I²C通信速率
  • 支持节电休眠模式，电流仅为0.5µA (典型值)
  • 工作范围：3.3V、±10%，-40°C至+85°C
  • 8引脚TDFN封装
更多细节
show more Icon

DeepCover®嵌入式安全方案通过多层高级物理保护为系统提供最安全的密钥存储,有效保护敏感数据。DeepCover安全存储器(DS28C22)集成了基于FIPS 180-3安全散列算法(SHA-256)的加密、双向、质询-响应安全认证功能以及小型信息摘要加密功能。3Kb用户可编程EEPROM阵列为应用数据提供非易失存储，附加的保护存储器用于存储SHA-256操作的一组读保护密钥以及用户存储器控制设置。每个器件都带有唯一的64位ROM注册码(ROM ID)，由工厂刻入芯片。唯一的ROM ID可作为加密操作的基本输入参数，也可作为应用中的电子序列号。双向安全模型允许主机系统和嵌入式DS28C22从机之间的双向认证。主机系统利用主-从认证检测配件的有效性，或确认嵌入式DS28C22来源是否可靠。主-从认证用于保护DS28C22用户存储器不被未经授权的主机修改。DS28C22产生的SHA-256信息认证码(MAC)通过计算用户存储器数据、片上密钥、主机随机质询码以及64位ROM ID生成。器件还可通过SHA-256引擎计算得到的一次性密码本进行主机和从机之间的加密读写操作。不使用时，DS28EC22可进入休眠模式，此时功耗最小。

应用

  • 网络连接设备认证
  • 加密系统的密钥生成及安全交换
  • 配置系统的安全特性设置
  • 系统知识产权保护
Show More Arrow image
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

DS28C22

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 可靠性数据
  • 数据手册
  • 设计笔记
  • 应用笔记
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 07/29/2013
英文

DS28C22: DeepCover Secure Memory with I2C SHA-256 and 3Kb User EEPROM Data Sheet (Rev.2)

打开PDF文件

redirect
748.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/05/2015
英文
UG-6136: MAXREFDES43# ZedBoard Quick Start Guide redirect icon

1.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
DS28C22 Reliability Data redirect icon

24.25K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 06/08/2011
英文
Implementing Nonvolatile, Nonresettable Counters for Embedded Systems redirect icon

应用笔记

2

PDF Vector

HTML

更新 07/10/2014
英文
Implement Heightened Security with a SHA-256 Master/Slave Authentication System redirect icon

PDF Vector

HTML

更新 05/05/2015
英文
Secure Your FPGA System Using a DeepCover Secure Authenticator redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

DS28C22: DeepCover Secure Memory with I2C SHA-256 and 3Kb User EEPROM Data Sheet (Rev.2)

可靠性数据 1

DS28C22 Reliability Data

用户手册 1

UG-6136: MAXREFDES43# ZedBoard Quick Start Guide

应用笔记 2

Implement Heightened Security with a SHA-256 Master/Slave Authentication System
Secure Your FPGA System Using a DeepCover Secure Authenticator

设计笔记 1

Implementing Nonvolatile, Nonresettable Counters for Embedded Systems

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
DS28C22Q+T 8-LFCSP-2X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28C22Q+U 8-LFCSP-2X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

1-Wire安全认证器4
DS28E15
popup image
Cart

推荐新设计使用

内置1-Wire SHA-256和512位用户EEPROM的DeepCover安全认证方案

DS28E22
popup image
Cart

量产

内置1-Wire SHA-256和2Kb用户EEPROM的DeepCover安全认证方案

DS28E25
popup image
Cart

量产

内置1-Wire SHA-256和4Kb用户EEPROM的DeepCover安全认证方案

DS2465
popup image
Cart

推荐新设计使用

DeepCover安全认证器具有SHA-256协处理器和1-Wire主机功能

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 1

DS28C22EVKIT

DS28C22评估系统

zoom

DS28C22EVKIT

DS28C22评估系统

download icon

下载

 print icon

打印
DS28C22EVKIT
DS28C22评估系统

特性和优点

  • 完整评估系统：
    • 五个采用TDFN-EP封装的DS28C22 IC
    • 一个USB转I2C模块(DS9400#)提供PC连接
    • 一个评估板(DS9121Q+)，带有TDFN-EP插座板便于芯片评估
  • USB转I2C模块包含高能PL-2303HXD USB转UART芯片
    • 枚举为虚拟PC COM端口
    • 提供Windows认证徽标USB设备驱动程序
    • 标准USB电缆接口
  • I2C 主机接口支持400kHz I2C通信速度
  • 评估板包含方便的板上测试点
  • 评估软件将随完整的评估套件数据手册一起提供
立即购买 更多内容

产品详情

此评估系统包括DS9400 USB转I2C PC适配器、用于TDFN DS28C22的DS9121Q+评估插座板以及五个采用TDFN封装的DS28C22采样器件。
该评估软件在Windows® 8、Windows 7、Windows Vista®和Windows XP®操作系统上运行。评估系统数据手册中包含有关下载和安装软件以及通用评估系统操作的详细说明；以上链接提供软件和文档。
注意：DS2465评估板和DS9400#子组件不适合在评估系统外直接销售。未提供特定于DS9400#的数据手册。

评估套件1

DS28C22EVKIT

DS28C22评估系统

工具及仿真模型 1

参考电路 1

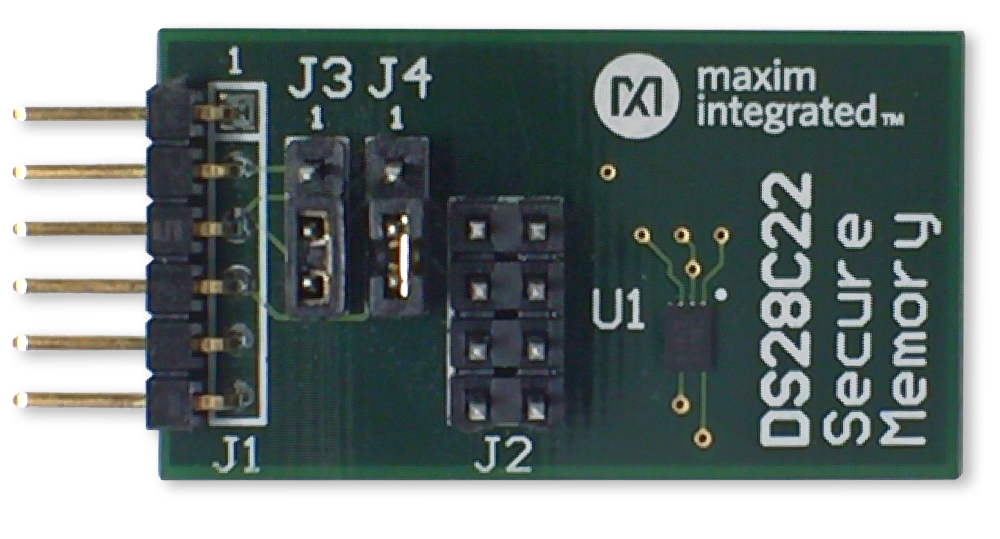

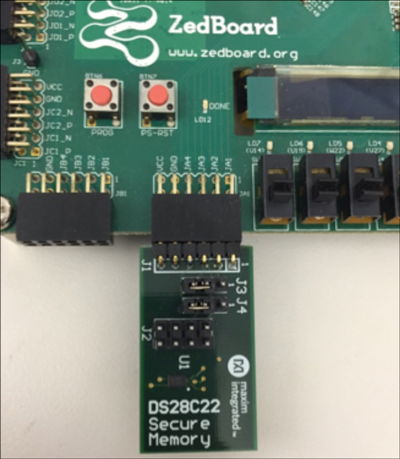

MAXREFDES43 - System Board

MAXREFDES43

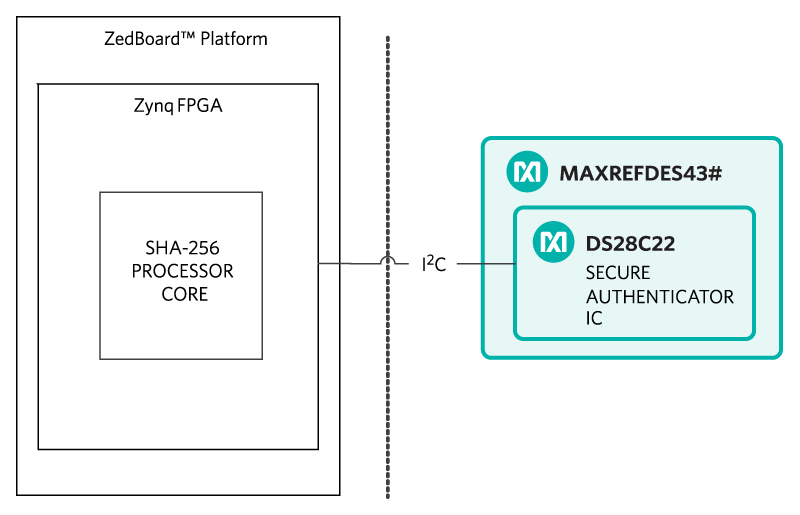

Secure Authentication Design with I2C SHA-256

参考电路1

MAXREFDES43 - System Board

MAXREFDES43

Secure Authentication Design with I2C SHA-256
