DS28E15

内置1-Wire SHA-256和512位用户EEPROM的DeepCover安全认证方案

更多 showmore-icon

利用强大的加密认证技术和先进的物理保护措施有效保护您的研发投入

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 512位EEPROM,带SHA-256读写验证
    • 基于SHA-256的对称加密双向安全认证模型
    • 对高位计数、用户可编程密钥以及输入质询进行有效的安全认证
    • 512位用户EEPROM分为16页,每页256位
    • 用户可编程、不可擦除的EEPROM保护模式包括:安全认证、读/写保护以及OTP/EPROM仿真模式
    • 唯一的工厂可编程64位识别码
  • 最低限度的单线接口降低了成本和接口复杂性
    • 将控制、地址、数据、电源和编程信号减少到单个数据引脚
    • ±8kV HBM ESD保护(典型值)
    • 2引脚SFN、6引脚TDFN-EP以及6引脚TSOC封装
    • 工作范围:3.3V ±10%、-40°C至+85°C
更多细节
show more Icon

DeepCover®嵌入式安全方案通过多层高级物理保护为系统提供最安全的密钥存储,有效保护敏感数据。
DeepCover安全认证器件(DS28E15)集成了基于FIPS 180-3安全散列算法(SHA-256)的质询-响应安全认证功能和512位用户可编程EPROM。附加存储器为SHA-256操作储存密钥。每款器件带有唯一的64位ROM注册码(ROM ID),由工厂刻入芯片。DS28E15所产生的SHA-256信息认证码(MAC)通过计算用户存储器数据、SHA-256密钥、主控制器随机质询码以及64位ROM ID生成。提供安全的低成本、工厂可编程服务,预装器件数据(包括SHA-256密钥)。DS28E15利用Maxim单触点1-Wire®总线通信。

应用

  • 消费品认证
  • 安全控制
如需完整文档,请填写保密协议(NDA)。要申请获取NDA,请点击此处。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS28E15G+T
  • HTML
  • HTML
DS28E15G+U
  • HTML
  • HTML
DS28E15P+
  • HTML
  • HTML
DS28E15P+T
  • HTML
  • HTML
DS28E15Q+T
  • HTML
  • HTML
DS28E15Q+U
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

DS28E15Q+T

量产

DS28E15Q+U

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

DS28E15Q+T

量产

DS28E15Q+U

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

DS28E15EVKIT

DS28E15和DS2465的评估系统

zoom

DS28E15EVKIT

DS28E15和DS2465的评估系统

DS28E15和DS2465的评估系统

特性和优点

  • 完备的评估系统:
    • 5片TDFN-EP封装DS28E15 IC
    • 一块USB-I2C适配器 (DS9400#),提供与PC的连接
    • DS2465EVKIT#评估板提供1-Wire接口以及SHA-256协处理器
    • 带有TDFN-EP插座的评估板(DS9120Q+),可方便器件评估
  • USB-I2C模块带有Prolific PL-2303HXD USB-UART芯片
    • 作为虚拟PC COM端口枚举
    • 提供带有Windows标示认证的USB设备驱动程序
    • 标准USB电缆接口
  • 评估板带有方便的板上测试点
  • 可申请评估软件

产品详情

DS28E15评估系统(EV system)为评估和编程DS2E15 DeepCover®安全认证器提供了必要的软件和硬件。评估系统工作在PC主机,方便用户评估。
该评估系统包括DS9400 USB-to-I2C PC适配器,DS2465EV板,用于安装TDFN DS28E15的DS9120Q+评估插座板,以及5片TDFN封装的DS28E15样品。评估软件可运行在Windows® 8、Windows 7、Windows Vista®、Windows XP®系统。评估系统数据手册中包括了下载和安装软件的详细指南以及通用评估系统工作的描述。可通过右边的链接进行申请。
注:DS9120Q+、DS2465评估板、DS9400#子组件不在评估系统外直接销售。不提供这些组件的数据资料。

参考电路

参考电路 2

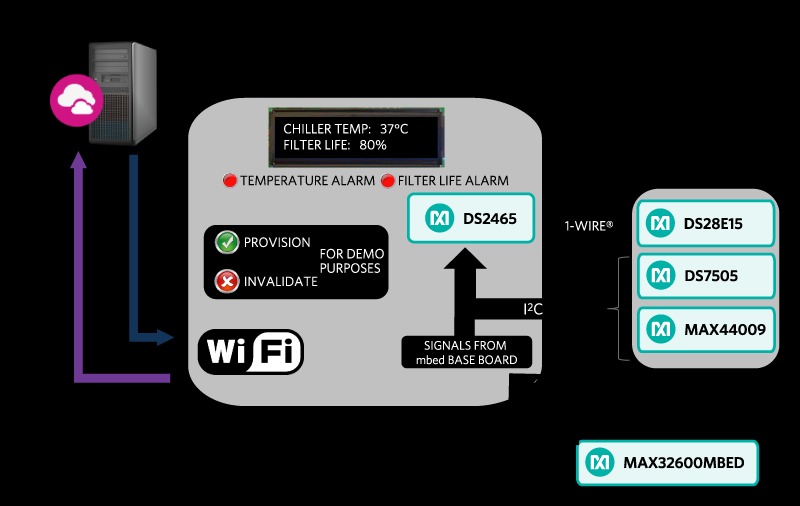

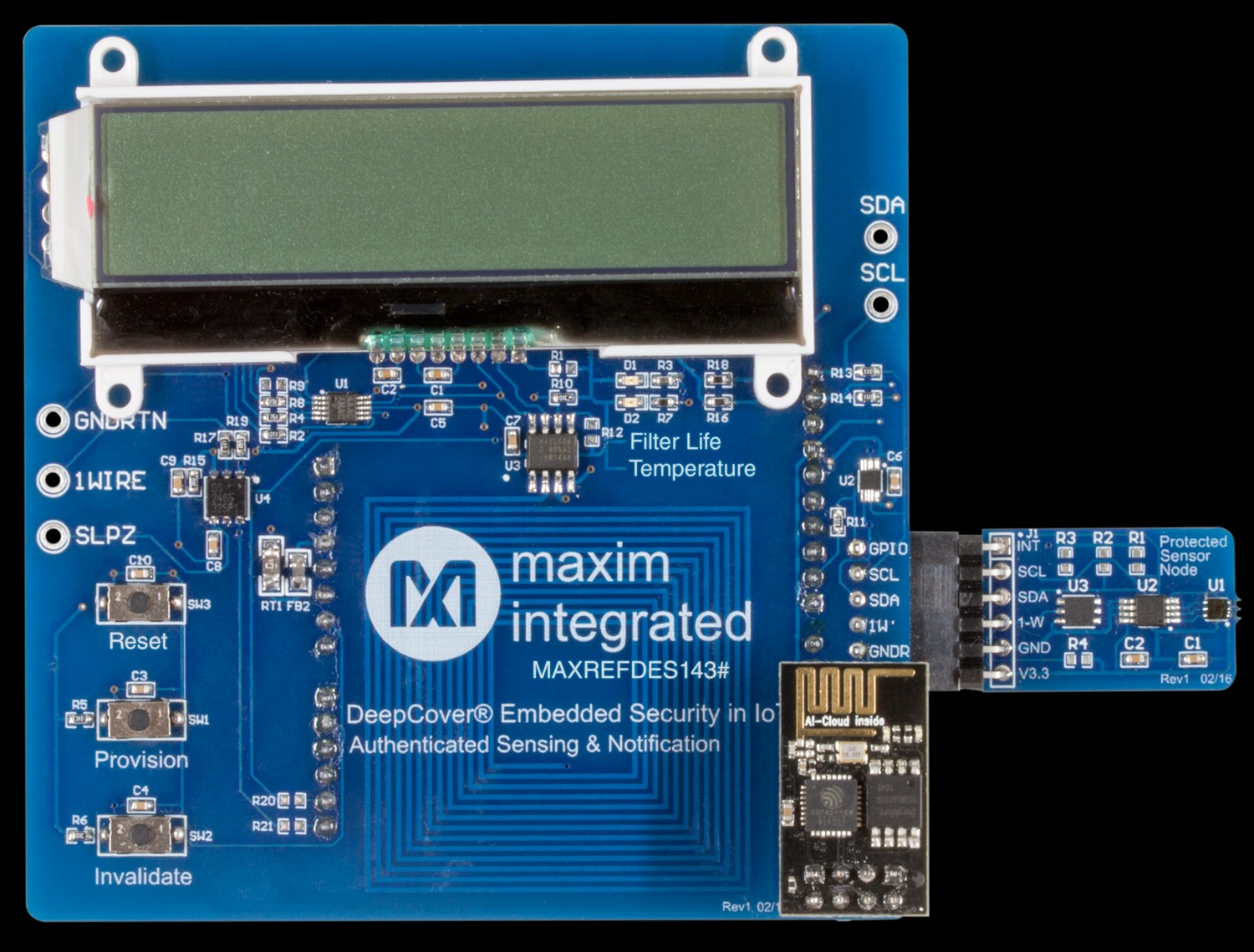

MAXREFDES143

MAXREFDES143#:物联网认证检测和通知中的DeepCover嵌入式安全

zoomopens a dialog

MAXREFDES143

MAXREFDES143#:物联网认证检测和通知中的DeepCover嵌入式安全

MAXREFDES143#:物联网认证检测和通知中的DeepCover嵌入式安全

特性和优点

特征

  • SHA-256安全认证
  • 系统中每个节点具有唯一的密钥
  • DeepCover®安全密钥存储
  • 1-Wire/I2C/Wi-Fi接口
  • 源代码示例
  • mbed平台的引脚排列兼容Arduino规格
  • PmodTM兼容保护传感器节点

竞争优势

  • 强加密安全认证
  • 处理器上无需安全密钥存储器
  • 网络服务器与mbed平台之间有符号数据的开销较低
查看参考设计详情 external link

使用部分 2

设计和集成工具

pdf icon

ZIP

3.36 M

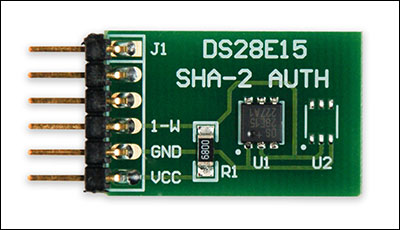

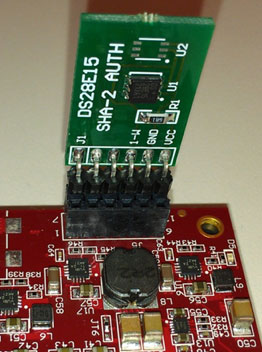

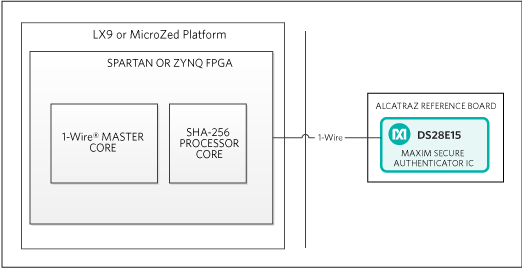

MAXREFDES34

SHA-256 Secure Authentication Design

zoomopens a dialog

MAXREFDES34

SHA-256 Secure Authentication Design

SHA-256 Secure Authentication Design

特性和优点

  • SHA-256 authentication
  • Single-contact 1-Wire interface
  • Example source code
  • Pmod-compatible form factor

Competitive Advantages

  • Crypto-strong authentication
  • Single pin count interface
  • Fast performance with hardware acceleration

Applications

  • Counterfeit protection
  • Peripheral authentication
  • IP protection
  • License and feature management
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

87.93 K
