DS2408: 1-Wire、8通道、可编址开关 Data Sheet (Rev. 1)11/9/2005PDF358K
概览
优势和特点
- 八通道开漏结构的可编程I/O
- PIO下拉晶体管导通电阻100Ω (最大)；关断电阻10MΩ (典型值)
- 独立的事件锁存器捕获PIO输入口线上的异步状态变化以备总线主控查询
- 数据选通输出实现PIO逻辑状态与外部读/写电路的同步
- 内置多点控制器，确保与其它Dallas Semiconductor 1-Wire网络产品的兼容性
- 支持1-Wire条件搜索命令，响应由可编程PIO条件控制
- 由工厂光刻的唯一64位注册码保证无差错地选择和识别器件
- 使用1-Wire协议，以15.3kbps或100kbps通过单条数字信号和主机通信
产品详情

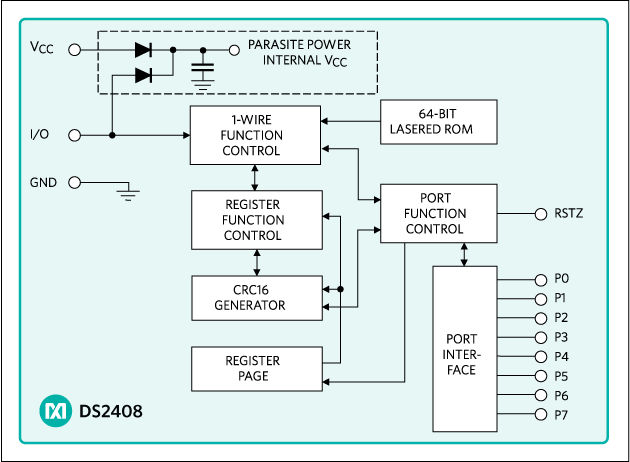

DS2408是一款8通道、可编程I/O 1-Wire® IC。PIO输出可配置为开漏结构，具有100Ω的最大导通电阻。稳固的PIO通道访问通信协议确保PIO输出设置变化没有误差。数据有效选通输出，可用来锁存PIO的逻辑状态，供给外部电路，如D/A转换器(DAC)或微控制器的数据总线。
DS2408的工作受单线连接的1-Wire总线控制，器件通信遵从于标准的Dallas Semiconductor 1-Wire协议。每片DS2408都具有自己的64位ROM注册码，这个注册码由工厂光刻到芯片内。该注册码保证其唯一的可识别性，在多点连接的1-Wire网络中可以用作地址码。多片DS2408能够共存于一条公共的1-Wire总线，并且独立工作。DS2408还基于PIO状态或上电复位支持1-Wire条件搜索功能，启动条件搜索操作的条件可以编程设置。DS2408提供可选择的VCC供电，没有外部电源时，器件可以通过1-Wire总线寄生供电；接通外部电源时，PIO将保持在没有1-Wire总线供电的状态。可以配置RSTZ信号，用作PIO输出复位硬件电路，也可以用来指示PIO写或PIO读操作已经完成，选通外部电路。
应用
- 工业控制仪表测试和测试台系统，如：局端交换机、无线基站和PBX
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
