DS2406: 双通道、可编址开关与1K位存储器 Data Sheet (Rev. 3)10/11/2007PDF444K
概览
优势和特点
- 通过1-Wire总线，可以控制漏极开路PIO引脚和读入其逻辑电平状态，以实现闭环控制
- DS2406除了没有用户可编程的上电设置及隐含模式外，引脚与DS2407完全兼容且可相互替换
- 在输出为0.4V时，PIO通道A的吸流能力为50mA，带软启动导通；通道B的吸流能力为8mA
- PIO-A的最高工作电压为13V，PIO-B的最高工作电压为6.5V
- 内置1024位用户可编程OTP EPROM
- 内置用户可编程状态寄存器，用于控制器件的工作
- 一条公用1-Wire总线上可挂接多个DS2406，这些DS2406的接通或断开状态彼此独立，不受总线上其它器件的影响
- 唯一的、经工厂光刻和检测的64位注册码(8位家族码 + 48位序列号 + 8位CRC校验码)保证无错误分配和绝对唯一性，因为没有两个注册码彼此相同的器件
- 片上CRC16发生器可对数据传输进行差错检测
- 内置多点控制器可保证器件兼容于其他1-Wire网络产品
- 将控制、地址、数据、编程和电源传输集于一条数据线
- 可直接与微处理器的一个端口连接，传输数据速率高达16.3kbps
- 支持条件搜索，搜索条件可由用户设置
- 通过VCC引脚可用一个外部电源为器件供电(仅TSOC封装有此功能)
- 1-Wire通信可工作在2.8V至6.0V的宽电压范围以及-40°C至+85°C温度范围
- 采用低成本的TO-92、6引脚的TSOC以及倒装片表贴封装
产品详情

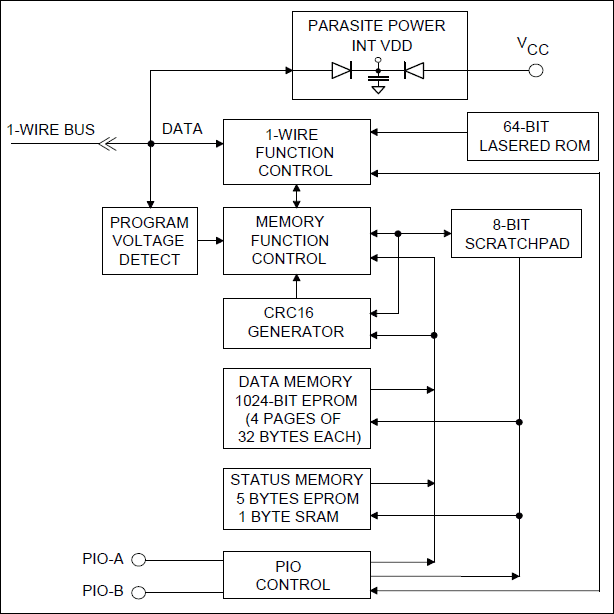

带存储器的双路可寻址开关DS2406提供了一种简便的方法，通过1-Wire®总线远程控制一对漏极开路晶体管和回读每个晶体管的逻辑电平，从而实现闭环控制。每个DS2406都具有工厂刻度在片内的64位ROM注册码，以提供有保证的、绝对可追溯的唯一身份。该器件的1024位EPROM可以用作电子标签，保存诸如开关信息、物理位置、安装日期之类的信息。与DS2406的通信遵循Dallas Semiconductor标准的1-Wire协议，可以通过更少的硬件，如微处理器的一个端口引脚来实现。多个DS2406器件可同时挂接在一个公用的1-Wire网络上，且彼此可以独立工作。如果这些器件在满足某些用户指定的条件，如输出晶体管状态、静态逻辑电平或晶体管输出状态变化等时，将响应条件搜索命令。
应用
- HVAC系统
- IEEE 1451.4传感器TEDS
- 过程控制
- 系统配置与监视
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
