DS1305: 带有闹钟的串行实时时钟 Data Sheet1/1/1900
概览
优势和特点
- 实时时钟(RTC)计算秒、分、时、星期、日、月、年信息，具有有效至2100年的闰年补偿
- 为数据存储提供96字节电池备份的NV RAM
- 两个可编程日历闹钟，可设定在特定的秒、分、时和星期
- 串行接口支持Motorola SPI (串行外设接口)串行数据口或标准3线接口
- 突发模式可连续读/写时钟/RAM
- 双电源引脚分别用于主电和备电
- 可选的涓流充电输出用于备用电源
- 2.0V至5.5V供电
- 工业级温度范围：-40°C至+85°C
- 采用节省空间的20引脚TSSOP封装

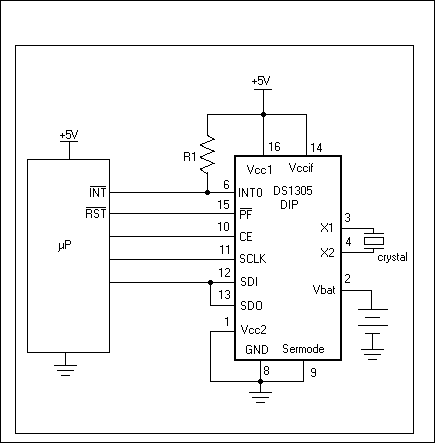

产品详情
DS1305串行、带闹钟的实时时钟是全二进制编码的十进制(BCD)日历钟，可以通过简单的串行接口访问。该时钟/日历可以提供秒、分、时、日、月、年信息。对于少于31天的月份，到每月的最后一天会自动进行调节，包括闰年的修正。该时钟可以通过AM/PM指示器工作在24小时模式或12小时模式。此外，96字节NV RAM可以用来存储数据。当振荡器使能时，只要任意一个电源有效，DS1305将保持时间和日期。独立的接口逻辑电源引脚(VCCIF)使DS1305可以将SDO与/PF引脚驱动至与接口逻辑兼容的电平。便于在混合供电系统中与3V逻辑接口。
DS1305提供双电源输入和一个电池输入引脚。利用双电源输入和一个可编程涓流充电电路，可以为作为后备电源的可充电电源(例如超级电容或充电电池)进行充电用作后备电源。通过VBAT引脚，该器件也可用一个非充电电池作为备用。DS1305工作范围是2.0V至5.5V。
DS1305提供了两个可编程日历闹钟。闹钟可在编程设定的秒、分、时和日期发出中断。如果希望一个或多个字段被闹钟所忽略，可以在这些字段内插入"无关"状态。日历闹钟可以通过编程设定为发出两个不同的中断输出，或只触发一个公共的中断输出。无论器件是由VCC1、VCC2或VBAT供电，两路中断输出都可工作。
DS1305支持串行外设接口SPI™串行数据口或标准3线接口。采用直观的寻址和数据格式，数据传送可以每次1字节或多字节Burst Mode®进行。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
DS1305 Reliability Data1/12/2023
-
Oscillator Design Considerations for Low-Current Applications1/26/2011
-
Selecting a Backup Source for Real-Time Clocks5/26/2006
-
估算涓流充电实时时钟的超级电容备份时间6/28/2005
-
DS1305 RTC与8051微控制器的接口6/20/2005
-
Interfacing an SPI RTC with a Motorola DSP11/21/2003
-
Design Considerations for Analog Devices Real-Time Clocks2/15/2002
-
Using the DS32kHz with Maxim Real-Time Clocks2/15/2002
-
Interfacing SPI Real-Time Clocks (RTCs) with a Microcontroller5/22/2001
-
Crystal Considerations with Maxim Real-Time Clocks (RTCs)3/29/2001
-
Tips for Writing Bulletproof Real-Time Clock Control Code3/28/2014
-
State Machine Logic in Binary-Coded Decimal (BCD)-Formatted Real-Time Clocks9/17/2012
-
Interfacing an SPI-Interface RTC with a PIC Microcontroller8/25/2003
-
Using the Dallas Tricklecharge Timekeeper6/7/2002
-
Lithium Coin-Cell Batteries: Predicting an Application Lifetime3/27/2002
配套产品推荐
DS1305 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| DS1305+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| DS1305E+ | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| DS1305E+T&R | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| DS1305EN+ | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| DS1305EN+T&R | 材料声明 | 质量和可靠性 | Thin Shrink Small-Outline Package | |
| DS1305N+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| Wafer Fabrication Data | DS1305 Reliability Data |
