ADXL358

推荐用于新设计

低噪声、低漂移、低功耗、3 轴 MEMS 加速度计

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 0g 偏移与温度（所有轴）：±0.2 mg/°C（典型值）
  • 超低噪声声谱密度（所有轴）：80μg/√Hz
  • 低功耗，VSUPPLY（启用 LDO 稳压器）
    • 测量模式下：150μA
    • 待机模式下：21μA
  • 用户可调模拟输出带宽
  • 集成式温度传感器
  • 电压范围选项
    • 具有内部稳压器的 VSUPPLY：2.25V 至 3.6V
    • V1P8ANA、V1P8DIG，绕过 LDO 稳压器：1.8V（典型值）± 10%
  • 工作温度范围：−40°C 至 +125°C
  • 14 端子、4mm × 4mm × 1.04mm，LGA 封装
ADXL358
低噪声、低漂移、低功耗、3 轴 MEMS 加速度计

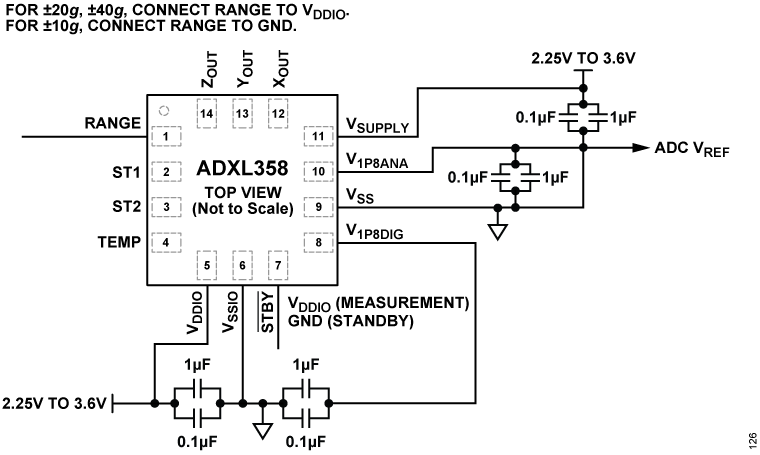

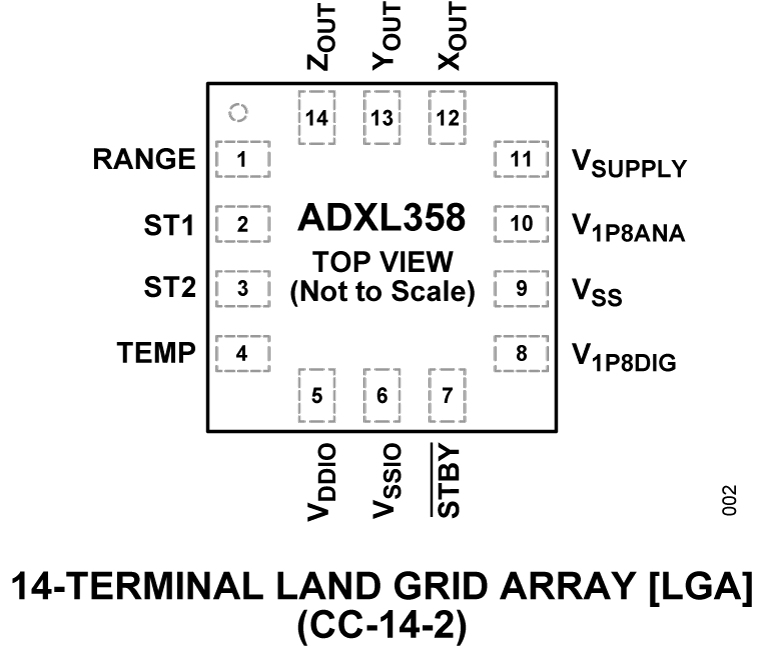

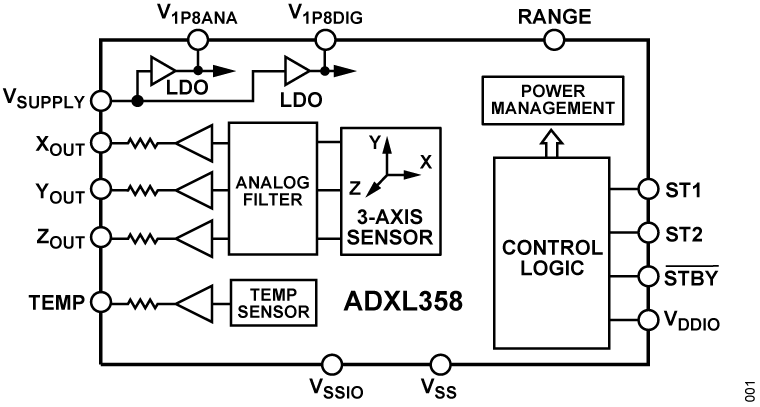

ADXL358 Functional Block Diagram ADXL358 Application Circuit ADXL358 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 3
LT8618
LT8618-3.3
LT8618C
高效 65V/100mA 同步降压
LTC3531
推荐用于新设计 200mA 降压-升压型同步 DC/DC 转换器
MAX17555
推荐用于新设计 集成60V、50mA、超小型、高效率、同步降压DC-DC转换器
线性稳压器 1
ADP150
量产 超低噪声、150 mA CMOS线性调节器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADXL358

评估 ADXL358 低噪声、低漂移、低功耗、3 轴 MEMS 加速度计

立即购买 更多内容

特性和优点

  • 2 套用于填充 6 引脚头部的间隔导孔
  • 易于连接到原型板或 PCB
  • 紧凑尺寸和板刚度最大限度地减少了对用户系统和加速度测量的影响

产品详情

EVAL-ADXL358BZ 和 EVAL-ADXL358CZ 是一款评估板，可以快速评估 ADXL358 低噪声、低功耗、3 轴、MEMS 加速度计的性能。EVAL-ADXL358BZ 是一款模拟输出加速度计，支持 ±10g 和 ±20g 范围，而 EVAL-ADXL358CZ 支持 ±10g 和 ±40g 范围。

这些评估板非常适合评估现有系统中的 ADXL358，因为它们的刚度和小尺寸特点最大限度地减少了评估板对系统和加速度测量的影响。

有关 ADXL358 的完整详细信息，请参阅 ADXL358 数据手册，使用这些评估板时应结合用户指南查阅该数据手册。

请注意，EVAL-ADXL358BZ 和 EVALADXL358CZ 的布局适用于 EVAL-ADXL358Z。
EVAL-ADXL358
评估 ADXL358 低噪声、低漂移、低功耗、3 轴 MEMS 加速度计

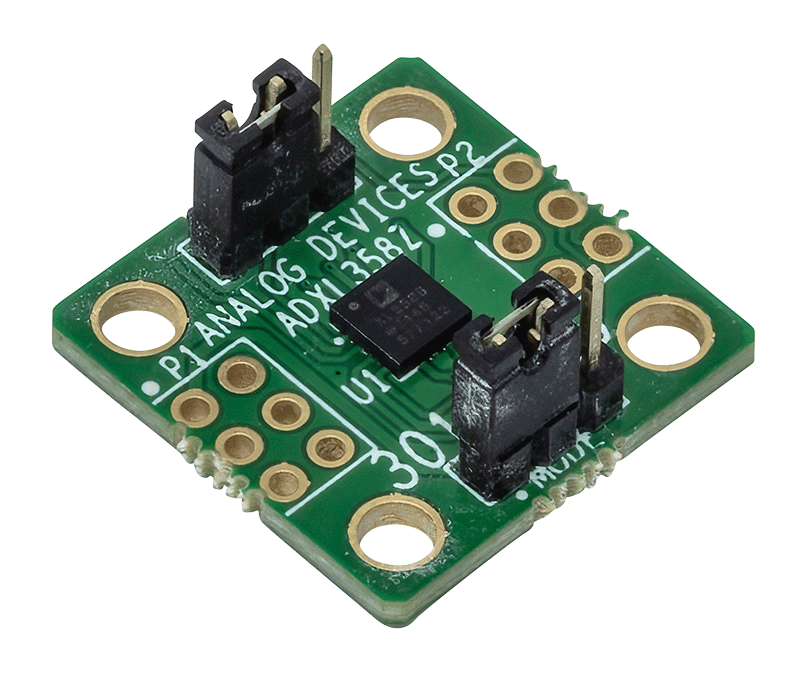

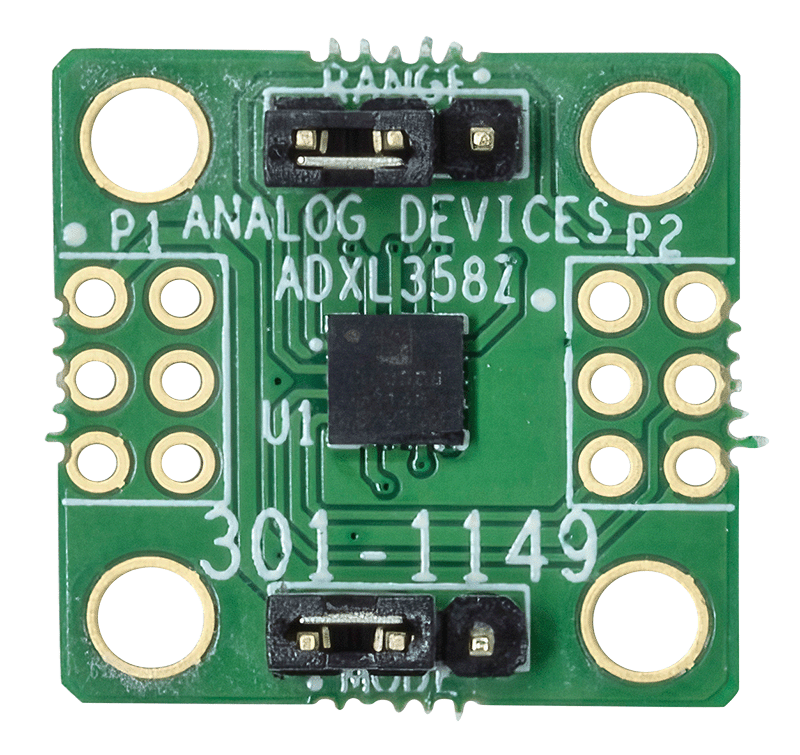

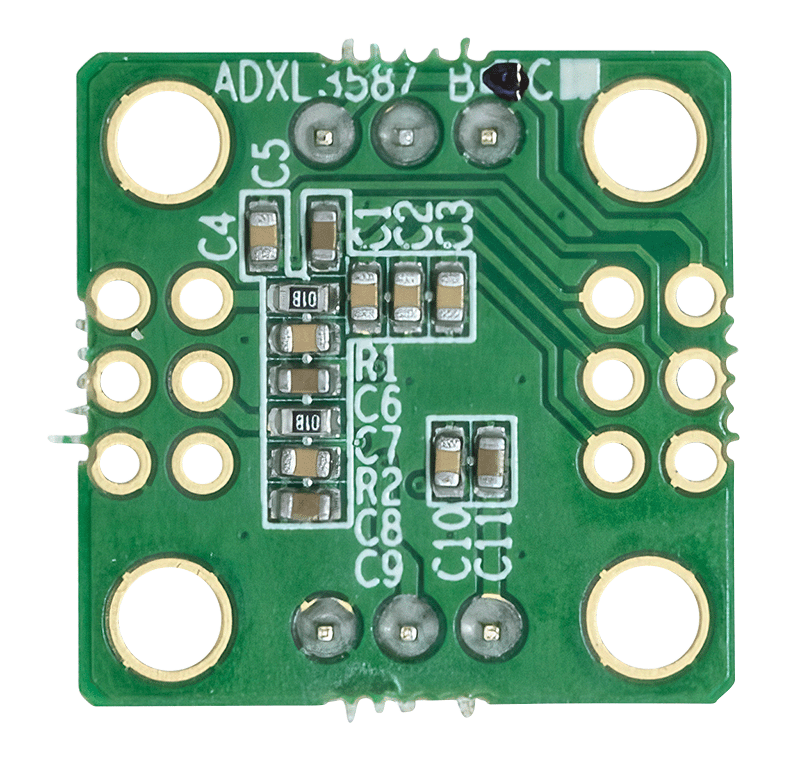

EVAL-ADXL358 Evaluation Board EVAL-ADXL358 Evaluation Board - Top View EVAL-ADXL358 Evaluation Board - Bottom View
