ADV7125

量产

330MHz、三通道、8位高速视频DAC

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 吞吐量:330 MSPS
  • 三个8位DAC
  • RS-343A/RS-170兼容输出
  • 互补输出
  • DAC输出电流范围:2.0 mA至26.5 mA
  • TTL兼容输入
  • 内部基准电压源(1.235 V)
  • 采用+5 V/+3.3 V单电源供电
  • 48引脚LQFP和LFCSP封装
  • 低功耗:30 mW(最小值,3 V)
  • 低功耗(待机模式):6 mW(典型值,3 V)
  • 工业温度范围:−40°C至+85°C
  • 符合RoHS标准的封装
  • 通过汽车应用认证

ADV7125 (ADV®)是一款单芯片三路高速数模转换器(DAC)。它内置三个高速、8位、带互补输出的视频DAC、一个标准TTL输入接口和高阻抗、模拟输出电流源。

它具有三个独立的8位宽输入端口。只需一个+5 V/+3.3 V单电源和时钟便能工作。ADV7125还具有其他视频控制信号:复合SYNC和BLANK以及省电模式。

ADV7125采用5 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。ADV7125提供48引脚LQFP和48引脚LFCSP两种封装。

产品特色

  1. 呑吐量:330 MSPS(仅需3.3 V电源)。
  2. 保证8位单调性。
  3. 与各种高分辨率彩色图形系统兼容,包括RS-343A和RS-170。

应用

  • 数字视频系统
  • 高分辨率彩色图形
  • 数字无线电调制
  • 图像处理
  • 仪器仪表
  • 视频信号重构
  • 车载信息娱乐系统

ADV7125
330MHz、三通道、8位高速视频DAC

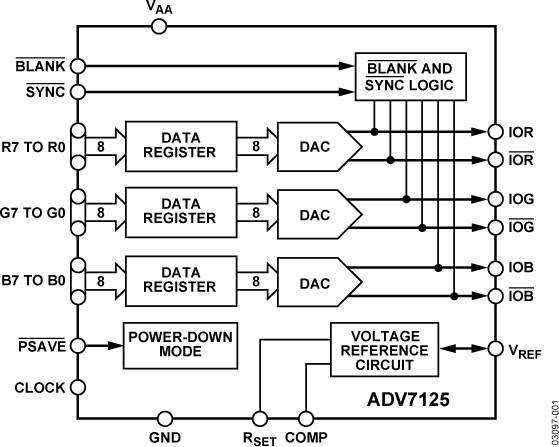

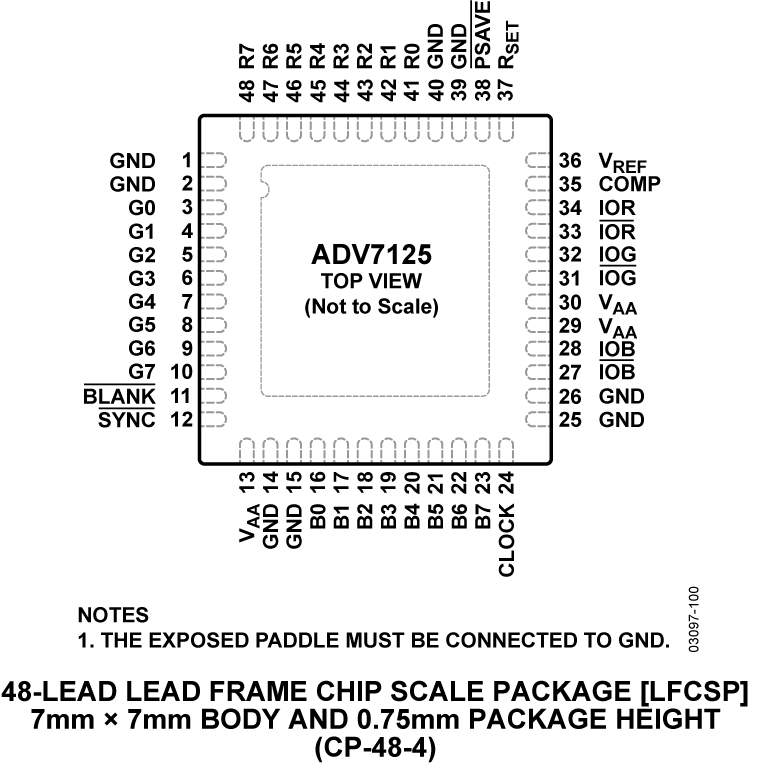

ADV7125-fbl ADV7125 Pin Configuration ADV7125 Pin Configuration ADV7125 Pin Configuration
