ADUM3300
ADUM3300
Info: :
量产
Info: :
量产
不是您想寻找的产品?
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
10
特性
- 增强的系统级ESD保护性能,符合IEC 61000-4-x标准
- 低功耗工作
- 5 V电源:
- 每个通道2.0 mA(最大值,0 Mbps至2 Mbps)
- 每个通道4.1 mA(最大值,10 Mbps)
- 每个通道36 mA(最大值,90 Mbps)
- 3.3 V电源:
- 每个通道1.0 mA(最大值,0 Mbps至2 Mbps)
- 每个通道2.8 mA(最大值,10 Mbps)
- 每个通道17 mA(最大值,90 Mbps)
- 5 V电源:
- 双向通信
- 3.3 V/5 V电平转换
- 工作温度高达:105°C
- 高数据速率:DC至90 Mbps (NRZ)
- 精密时序特性
- 脉冲宽度失真:2 ns(最大值)
- 通道间匹配:2 ns(最大值)
- 高共模瞬变抗扰度:>25 kV/μs
- 输出使能功能

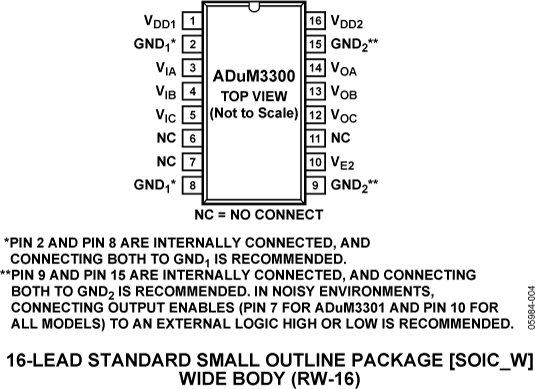

- 16引脚宽体SOIC封装,符合RoHS标准
- 安全和法规认证
- UL认证:1分钟2500 V rms,符合UL 1577标准
- CSA元件验收通知5A
- VDE合规证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 560 V峰值
- CQC认证符合GB4943.1-2011
更多细节

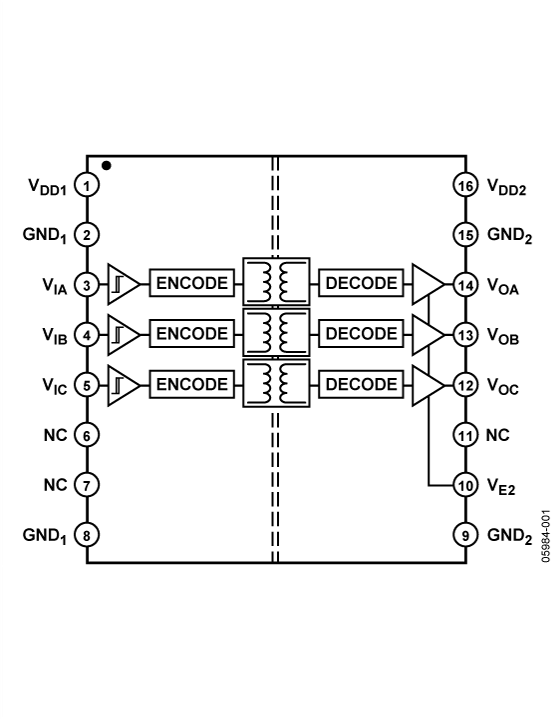

ADuM330x是采用ADI公司iCoupler®技术的三通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体,具有优于光耦合器等替代器件的出色性能特征。
iCoupler器件不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征,可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外,在信号数据速率相当的情况下,iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM330x隔离器提供三个独立的隔离通道,支持多种通道配置和数据速率(请参考数据手册"订购指南"部分)。所有型号均可采用2.7 V至5.5 V电源电压工作,与低压系统兼容,并且能够跨越隔离栅实现电压转换功能。ADuM330x隔离器具有已取得专利的刷新特性,可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。
与ADuM130x隔离器相比,ADuM330x隔离器包含多项电路和布局改进,系统级IEC 61000-4-x测试(ESD、突波和浪涌)显示其性能大大增强。对于ADuM130x或ADuM330x产品,这些测试的精度主要取决于用户系统的设计与布局。
应用
- 通用多通道隔离
- SPI接口/数据转换器隔离
- RS-232/RS-422/RS-485 收发器
- 工业现场总线隔离
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
产品模型
10
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADUM3300
文档
35
筛查
1 应用
全部
全部
数据手册
3
应用笔记
24
更新 11/01/2006
英文
更新 01/31/2011
中文
更新 11/01/2006
日文
更新 11/01/2006
英文
更新 08/31/2010
中文
更新 11/09/2010
日文
更新 11/01/2006
英文
更新 07/26/2010
中文
更新 02/21/2011
日文
更新 11/01/2006
英文
更新 01/31/2011
中文
更新 11/01/2006
日文
更新 06/20/2007
英文
更新 06/20/2007
中文
AN-913: I²C 接口的隔离 (Rev.0)
308 kB
更新 06/20/2007
日文
更新 11/01/2006
英文
更新 09/09/2010
中文
更新 11/01/2006
日文
HTML
更新 11/22/2023
英文
HTML
更新 11/22/2023
中文
HTML
更新 11/22/2023
日文
HTML
更新 07/03/2020
英文
HTML
更新 07/03/2020
中文
HTML
更新 07/03/2020
日文
技术文章
5
更新 12/10/2010
英文
更新 12/10/2010
英文
HTML
更新 09/28/2006
英文
HTML
更新 09/08/2010
中文
HTML
更新 09/01/2003
英文
用户手册
3
更新 03/05/2010
英文
更新 03/05/2010
日文
更新 05/11/2016
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
16
数据手册 2
用户手册 2
应用笔记 8
技术文章 4
参考资料 3
解决方案设计及宣传手册 1
产品选型指南 1
视频
1
设计资源 10
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADUM3300ARWZ | 16-Lead SOIC Wide |
|
|
ADUM3300ARWZ-RL | 16-Lead SOIC Wide |
|
|
ADUM3300BRWZ | 16-Lead SOIC Wide |
|
|
ADUM3300BRWZ-RL | 16-Lead SOIC Wide |
|
|
ADUM3300CRWZ | 16-Lead SOIC Wide |
|
|
ADUM3300CRWZ-RL | 16-Lead SOIC Wide |
|
|
ADUM3300WARWZ | 16-Lead SOIC Wide |
|
|
ADUM3300WARWZ-RL | 16-Lead SOIC Wide |
|
|
ADUM3300WBRWZ | 16-Lead SOIC Wide |
|
|
ADUM3300WBRWZ-RL | 16-Lead SOIC Wide |
|
- ADUM3300ARWZ
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300ARWZ-RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300BRWZ
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300BRWZ-RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300CRWZ
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300CRWZ-RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300WARWZ
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300WARWZ-RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300WBRWZ
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- ADUM3300WBRWZ-RL
- 引脚/封装图-中文版
- 16-Lead SOIC Wide
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
3月 13, 2024
- 23_0069
Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
12月 12, 2016
- 16_0267
ADuM3300/ADuM3301 Die Revision and Data Sheet Change
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
9月 22, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
5月 15, 2014
- 14_0065
Datasheet Revision to iCoupler Digital Isolators UL 1577 Protection Level
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
2月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
6月 15, 2016
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
11月 17, 2014
- 14_0252
ADuM3300W/ADuM3301W Data Sheet Change
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
11月 6, 2013
- 13_0284
Change of Moisture Sensitivity Level Rating for Select iCoupler Products from MSL 1 to MSL 3
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 13, 2024
- 23_0069
Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
12月 12, 2016
- 16_0267
ADuM3300/ADuM3301 Die Revision and Data Sheet Change
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
9月 22, 2015
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
5月 15, 2014
- 14_0065
Datasheet Revision to iCoupler Digital Isolators UL 1577 Protection Level
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
2月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM3300ARWZ
量产
ADUM3300ARWZ-RL
量产
ADUM3300BRWZ
量产
ADUM3300BRWZ-RL
量产
ADUM3300CRWZ
量产
ADUM3300CRWZ-RL
量产
6月 15, 2016
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
11月 17, 2014
- 14_0252
ADuM3300W/ADuM3301W Data Sheet Change
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
11月 6, 2013
- 13_0284
Change of Moisture Sensitivity Level Rating for Select iCoupler Products from MSL 1 to MSL 3
ADUM3300WARWZ
量产
ADUM3300WARWZ-RL
量产
ADUM3300WBRWZ
量产
ADUM3300WBRWZ-RL
量产
软件和型号相关生态系统
替代产品 1
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
5.7 kV/3.0 kV rms四通道数字隔离器 |
评估套件 1
EVAL-ADUMQS
EVAL-ADUMQS
产品详情
EVAL-ADuMQSEBZ能与大部分iCoupler®和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。
支持的iCoupler®产品:- ADuM130x
- ADuM131x
- ADuM140x
- ADuM141x
- ADuM1510
- ADuM240x
- ADuM330x
- ADuM340x
- ADuM344x
- ADuM440x
- ADuM5000
- ADuM520x
- ADuM540x
- ADuM6000
- ADuM620x
- ADuM640x
- ADuM744x
- ADuM7510
