特性
- 增强的系统级ESD性能，符合
IEC 61000-4-x标准 - 工作温度最高可达：125°C
- 8引脚窄体SOIC封装，符合RoHS标准
- 低功耗工作
- 5 V工作电压（请参考数据手册）
- 3.3 V工作电压（请参考数据手册）
- 双向通信
- 3.3 V/5 V电平转换
- 欲了解更多特性，请参考数据手册
ADuM3201-EP 支持防务和航空航天应用（AQEC 标准
- 下载ADuM3201-EP数据手册(pdf)
- 军用温度范围（−55℃至+125℃）
- 受控制造基线
- 增强型产品变更通知
- 认证数据可应要求提供
- 通过汽车应用认证
- 汽车应用版本已通过AEC-Q100认证
- V62/14640 DSCC图纸号
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

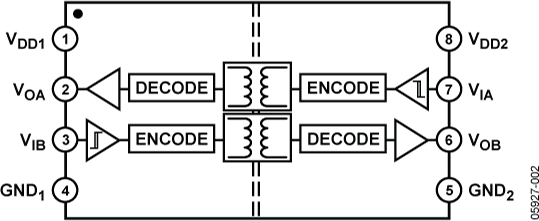

ADuM3200 / ADuM3201均为采用ADI公司iCoupler®技术的双通道数字隔离器。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。
iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM3200/ADuM3201隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。它们的任一侧均可采用3.3 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADuM3200W和ADuM3201W为汽车应用级产品，工作温度可达125°C。
与ADuM1200/ADuM1201隔离器相比，ADuM3200/ADuM3201隔离器包含多项电路和布局改进，系统级IEC 61000-4-x测试（ESD、突波和浪涌）显示其性能大大增强。对于ADuM1200/ADuM1201或ADuM3200/ADuM3201产品，这些测试的精度主要取决于用户电路板或模块的设计与布局。欲了解更多信息，请参考应用笔记AN-793：“iCoupler隔离产品的ESD/闩锁考虑因素”。
应用
- 尺寸至关重要的多通道隔离
- SPI接口/数据转换器隔
- RS-232/RS-422/RS-485收发器隔离
- 数字现场总线隔离
- 混合动力汽车电池监控
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
14
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADUM3201
文档
34
筛查
1 应用
全部
-
全部
-
数据手册
-
应用笔记
-
安全和法规认证
-
技术文章
全部
-
全部
-
英文
-
日文
-
中文
数据手册
4
更新 04/01/2016
英文
ADuM3200/ADuM3201: Dual-Channel, Digital Isolators, Enhanced System-Level ESD Reliability Data Sheet (Rev.F)
应用笔记
24
更新 11/01/2006
英文
更新 09/09/2010
中文
更新 11/01/2006
日文
更新 06/20/2007
英文
更新 06/20/2007
中文
AN-913: I²C 接口的隔离 (Rev.0)
308 kB
更新 06/20/2007
日文
更新 11/01/2006
英文
更新 01/31/2011
中文
更新 11/01/2006
日文
更新 11/01/2006
英文
更新 08/31/2010
中文
更新 11/09/2010
日文
更新 11/01/2006
英文
更新 07/26/2010
中文
更新 02/21/2011
日文
更新 11/01/2006
英文
更新 01/31/2011
中文
更新 11/01/2006
日文
HTML
更新 11/22/2023
英文
HTML
更新 11/22/2023
中文
HTML
更新 11/22/2023
日文
HTML
更新 07/03/2020
英文
HTML
更新 07/03/2020
中文
HTML
更新 07/03/2020
日文
安全和法规认证
2
HTML
更新 01/28/2016
英文
HTML
更新 01/28/2016
日文
技术文章
4
更新 12/10/2010
英文
更新 12/10/2010
英文
HTML
更新 09/28/2006
英文
HTML
更新 09/08/2010
中文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料
技术文档
15
数据手册 3
应用笔记 8
技术文章 3
安全和法规认证 1
参考资料 5
安全和法规认证 1
产品选型指南 1
解决方案设计及宣传手册 1
视频
2
设计资源 14
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- ADUM3201ARZ

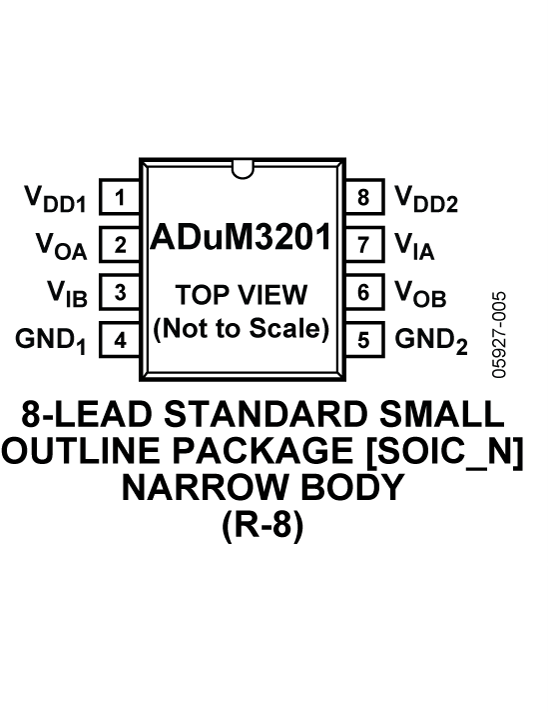

- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201ARZ-RL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201BRZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201BRZ-RL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201CRZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201CRZ-RL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201TRZ-EP
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201TRZ-EP-RL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201WARZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201WARZ-RL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201WBRZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201WBRZ-RL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201WCRZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM3201WCRZ-RL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
3月 13, 2024
- 23_0069
Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
ADUM3201TRZ-EP
量产
ADUM3201TRZ-EP-RL7
量产
ADUM3201WARZ
量产
ADUM3201WARZ-RL7
量产
ADUM3201WBRZ
量产
ADUM3201WBRZ-RL7
量产
ADUM3201WCRZ
量产
ADUM3201WCRZ-RL7
量产
9月 21, 2018
- 18_0146
ADuM3200 & ADuM3201 Die Revision
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
6月 15, 2016
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
10月 6, 2014
- 14_0194
ADUM3201 Die Revision and Data Sheet Changes
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
2月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
ADUM3201WARZ
量产
ADUM3201WARZ-RL7
量产
ADUM3201WBRZ
量产
ADUM3201WBRZ-RL7
量产
ADUM3201WCRZ
量产
ADUM3201WCRZ-RL7
量产
9月 18, 2018
- 18_0145
ADuM3200-EP/ADuM3201-EP Die Revision
ADUM3201TRZ-EP
量产
ADUM3201TRZ-EP-RL7
量产
11月 6, 2013
- 13_0284
Change of Moisture Sensitivity Level Rating for Select iCoupler Products from MSL 1 to MSL 3
ADUM3201WARZ
量产
ADUM3201WARZ-RL7
量产
ADUM3201WBRZ
量产
ADUM3201WBRZ-RL7
量产
ADUM3201WCRZ
量产
ADUM3201WCRZ-RL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 13, 2024
- 23_0069
Qualification Notification of Alternate Wafer Fab Site at ADI Limerick for Select Isolator Products
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
ADUM3201TRZ-EP
量产
ADUM3201TRZ-EP-RL7
量产
ADUM3201WARZ
量产
ADUM3201WARZ-RL7
量产
ADUM3201WBRZ
量产
ADUM3201WBRZ-RL7
量产
ADUM3201WCRZ
量产
ADUM3201WCRZ-RL7
量产
9月 21, 2018
- 18_0146
ADuM3200 & ADuM3201 Die Revision
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
6月 15, 2016
- 15_0135
Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
10月 6, 2014
- 14_0194
ADUM3201 Die Revision and Data Sheet Changes
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
2月 27, 2012
- 11_0066
Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
ADUM3201ARZ
量产
ADUM3201ARZ-RL7
量产
ADUM3201BRZ
量产
ADUM3201BRZ-RL7
量产
ADUM3201CRZ
量产
ADUM3201CRZ-RL7
量产
ADUM3201WARZ
量产
ADUM3201WARZ-RL7
量产
ADUM3201WBRZ
量产
ADUM3201WBRZ-RL7
量产
ADUM3201WCRZ
量产
ADUM3201WCRZ-RL7
量产
9月 18, 2018
- 18_0145
ADuM3200-EP/ADuM3201-EP Die Revision
ADUM3201TRZ-EP
量产
ADUM3201TRZ-EP-RL7
量产
11月 6, 2013
- 13_0284
Change of Moisture Sensitivity Level Rating for Select iCoupler Products from MSL 1 to MSL 3
ADUM3201WARZ
量产
ADUM3201WARZ-RL7
量产
ADUM3201WBRZ
量产
ADUM3201WBRZ-RL7
量产
ADUM3201WCRZ
量产
ADUM3201WCRZ-RL7
量产
软件和型号相关生态系统
评估套件
评估套件 1
EVAL-1CH2CHEBZ
针对单通道和双通道标准数据隔离器的评估板，采用8引脚SOIC封装
针对单通道和双通道标准数据隔离器的评估板，采用8引脚SOIC封装
特性和优点
- 可访问所有2个数据通道
- 多个连接选项
- 支持Tektronix有源探头
- 提供电缆端接
- 支持PCB边缘安装型同轴连接器
- 轻松配置
- iCoupler数字隔离器样片需要单独订购：
支持的 iCoupler型号
ADuM110N0BRZ / ADuM110N1BRZ
ADuM120N0BRZ / ADuM120N1BRZ
ADuM121N0BRZ / ADuM121N1BRZ
ADuM210N0BRIZ / ADuM210N1BRIZ
ADuM225N0BRIZ / ADuM225N1BRIZ
ADuM226N0BRIZ / ADuM226N1BRIZ
ADuM7240ARZ / ADuM7240CRZ
ADuM7241ARZ / ADuM7241CRZ
ADuM1200AR / ADuM1200ARZ
ADuM1200BR / ADuM1200BRZ
ADuM1200CR / ADuM1200CRZ
ADuM1200WSRZ / ADuM1200WTRZ
ADuM1200WURZ
ADuM1201AR / ADuM1201ARZ
ADuM1201BR / ADuM1201BRZ
ADuM1201CR / ADuM1201CRZ
ADuM1210BRZ
ADuM3200ARZ / ADuM3200BRZ
ADuM3200CRZ / ADuM3200WARZ
ADuM3200WBRZ / ADuM3200WCRZ
ADuM3201ARZ / ADuM3201BRZ
ADuM3201CRZ / ADuM3201WARZ
ADuM3201WBRZ / ADuM3201WCRZ
ADuM3210ARZ / ADuM3210BRZ
ADuM3210TRZ / ADuM3210WARZ
ADuM3210WBRZ / ADuM3210WCRZ
ADuM3211ARZ / ADuM3211BRZ
ADuM3211TRZ /ADuM3211WARZ
ADuM3211WBRZ / ADuM3211WCRZ
ADuM1280ARZ / ADuM1280BRZ
ADuM1280CRZ / ADuM1280WARZ
ADuM1280WBRZ / ADuM1280WCRZ
ADuM1281ARZ / ADuM1281BRZ
ADuM1281CRZ / ADuM1281WARZ
ADuM1281WBRZ / ADuM1281WCRZ
产品详情

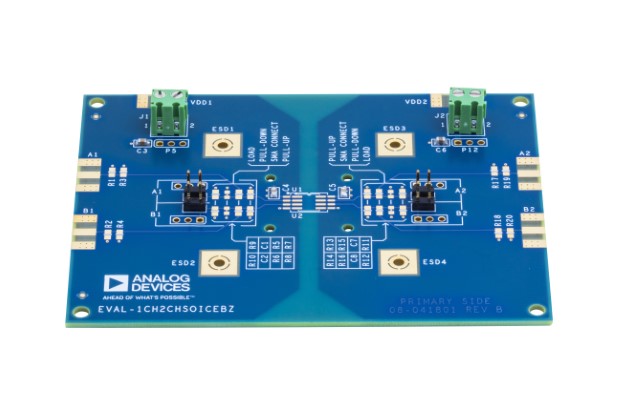

EVAL-1CH2CHSOICEBZ支持单通道和双通道标准数据隔离器，采用8引脚SOIC封装。该评估板提供JEDEC标准8引脚SOIC_N和SOIC_W焊盘布局。该评估板支持信号分配、回送和以VDDx或GNDx为参考的负载，以及最优旁路电容。信号源可通过接头引脚或边缘安装SMA连接器（电路板不提供）传导至电路板。还提供端子板，以便进行电源连接。电路板集成200密耳接头位置，可兼容Tektronix有源探头（电路板不提供）。
