ADUM321N

5.7 kV RMS/3.0 kV RMS双通道数字隔离器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高共模瞬变抗扰度:180 kV/μs(典型值)
  • 对辐射和传导噪声的高抗干扰能力
  • 低传播延迟
    • 5 V工作电压下典型值:6.2 ns(最大值:10 ns)
  • 低动态功耗,1 Mbps时<1.65 mA/通道
  • 2.25 V至5.5 V电平转换
  • 最大保证数据速率:150 Mbps
  • 工作温度高达:125℃
  • 安全和法规认证
    • UL认证(UL1577)
      • 5700 V rms (SOIC_IC)
      • 3000 V rms (SOIC_N)
    • VDE合格证书
      • VIORM = 1173 VPEAK (SOIC_IC)
      • VIORM = 636 VPEAK (SOIC_N)
    • CSA元件认证,符合IEC 62368-1和IEC 61010-1标准
    • TÜV SÜD元件认证,符合EN 62368-1标准
    • CQC元件认证,符合GB4943.1-2022标准
  • ±8 kV IEC 61000-4-2 ESD隔离栅保护
  • 输入/输出引脚上提供±4 kV HBM ESD保护
  • 故障安全高(N1)或低(N0)选项
  • SOIC_N向后兼容
    • ADuM1200/ADuM1201/ADuM1210/ADuM1211
    • ADuM3200/ADuM3201/ADuM3210/ADuM3211
    • ADuM120N/ADuM121N
  • 通过AEC-Q100汽车应用认证
  • 工作温度范围:−40°C至+125°C
  • 采用8引脚、窄体、符合RoHS标准的标准小型SOIC_N封装,以及8引脚、宽体、符合RoHS标准的标准小型SOIC_IC封装
更多细节
show more Icon

ADuM320N/ADuM321N均为采用ADI公司iCoupler®技术的双通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体,提供出色的性能特征,在5Mbps时可满足CISPR 32/EN 55032 B类限制。这些器件的最大传输延迟为10 ns,在5 V下脉冲宽度失真小于3 ns。具有严格的3.0 ns(最大值)通道匹配。

ADuM320N/ADuM321N数据通道属于独立式通道,提供多种配置选择,可承受5.7 kV RMS和3.0 kV RMS的电压额定值(有关更多信息,请参见数据手册的“订购指南”部分)。这些器件均采用2.25 V至5.5 V电源电压工作,与低压系统兼容,并且能够跨越隔离栅实现电压转换功能。

它们提供两种不同的故障安全选项,输入电源未用时,输出转换到预定状态。

应用

  • 逆变器
  • 电源
  • 工业现场总线隔离
  • PWM控制器信号隔离
  • 通用多通道隔离

受美国专利第5,952,849、6,873,065;6,903,578;以及7,075,329号保护。其他专利正在申请中。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM321N0BRIZ
  • HTML
  • HTML
ADUM321N0BRIZ-RL
  • HTML
  • HTML
ADUM321N0BRZ
  • HTML
  • HTML
ADUM321N0BRZ-RL7
  • HTML
  • HTML
ADUM321N0WBRIZ
  • HTML
  • HTML
ADUM321N0WBRIZ-RL
  • HTML
  • HTML
ADUM321N0WBRZ
  • HTML
  • HTML
ADUM321N0WBRZ-RL7
  • HTML
  • HTML
ADUM321N1BRIZ
  • HTML
  • HTML
ADUM321N1BRIZ-RL
  • HTML
  • HTML
ADUM321N1BRZ
  • HTML
  • HTML
ADUM321N1BRZ-RL7
  • HTML
  • HTML
ADUM321N1WBRIZ
  • HTML
  • HTML
ADUM321N1WBRIZ-RL
  • HTML
  • HTML
ADUM321N1WBRZ
  • HTML
  • HTML
ADUM321N1WBRZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

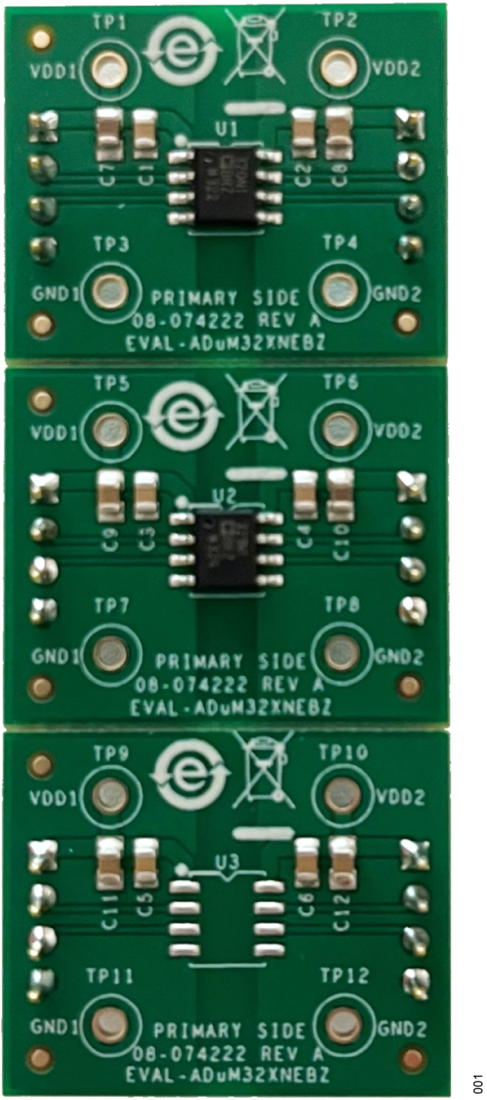

EVAL-ADuM32XNEBZ

评估ADuM320N/ADuM321N、5.7 kV RMS/3.0 kV RMS双通道数字隔离器

zoom

EVAL-ADuM32XNEBZ

评估ADuM320N/ADuM321N、5.7 kV RMS/3.0 kV RMS双通道数字隔离器

评估ADuM320N/ADuM321N、5.7 kV RMS/3.0 kV RMS双通道数字隔离器

特性和优点

  • 简化ADuM320N/ADuM321N数字隔离器系列的评估
  • 未插入U3以便评估其他采用8引脚SOIC_N封装的受支持iCoupler数字隔离器
  • 采用小型、简单的配置,经过优化后有助于在试验板/原型制作板上进行快速评估
  • 可安装测试点来测量信号

产品详情

EVAL-ADuM32XNEBZ评估板支持对iCoupler®数字隔离器的3 kV RMS ADuM320N/ADuM321N系列进行经过简化的高效评估。EVAL-ADuM32XNEBZ评估板还支持通过未填充的U3检查多个其他8引脚SOIC_N iCoupler数字隔离器,U3能够为用户提供适用于评估受支持器件的JEDEC标准8引脚SOIC_N焊盘布局和布线。

EVAL-ADuM32XNEBZ评估板在每个元件(U1至U3)之间具有V形凹槽,便于用户将PCB分成多个部分,并在试验板或类似原型制作板上检查他们选择的特定器件,以方便使用。如果U3填充了不同的受支持器件,请参阅相应器件的数据手册。

电源和输入/输出可以直接连接到引脚接头连接器或原型制作板上。

EVAL-ADuM32XNEBZ评估板遵循印刷电路板(PCB)设计实践,隔离栅两侧分别集成接地层。该板没有其他电磁干扰(EMI)或削减噪声的设计特性。

有关被测器件(DUT)的完整规格,请参阅ADI公司的ADuM320N/ADuM321N数据手册。使用EVAL-ADuM32XNEBZ评估板时,必须同时参阅数据手册和用户指南。
