ADUM3195

推荐用于新设计

具有可调增益和单端输出的隔离式放大器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 用于隔离电压测量的高阻抗输入
  • 低失调误差和漂移（输出失调电压）：±6 mV（最大值，25°C时）和±130 μV/°C（最大值）
  • 低增益误差和漂移：±0.5%（最大值）和±27 ppm/°C（最大值）/li>
  • 电源电压范围
    • VDD1: 4.5 V 至 5.5 V
    • VDD2: 4.5 V 至 5.5 V
  • 带宽：210 kHz
  • 安全和法规认证
    • UL 1577
      • ADuM3195: VISO = 3000 V rms ，持续1分钟
      • ADuM4195: VISO = 5000 V rms ，持续1分钟
  • IEC/EN/CSA 62368-1
  • IEC/CSA 61010-1
  • IEC/CSA 60601-1
  • DIN EN IEC 60747-17 (VDE 0884-17)
    • ADuM3195: VIORM = 849 V 峰值
    • ADuM4195: VIORM = 1401 V 峰值
  • CQC GB4943.1
  • 宽温度范围
    • 工作环境温度：-40°C至+125°C
    • 最高结温：150°C
  • 通过AEC-Q100汽车应用认证

ADuM3195/ADuM41951是基于ADI公司iCoupler®技术的隔离放大器。ADuM3195/ADuM4195的失调和增益误差非常低，因而非常适合许多隔离电压检测应用。

基于光耦合器的解决方案在整个寿命周期中和高温下具有不确定的电流传输比，ADuM3195/ADuM4195则不同，其传递函数不随寿命周期而改变，在-40℃至+125℃的宽温度范围内保持稳定。

ADuM3195/ADuM4195内置适用于各种常用应用的宽带运算放大器，并提供两个高精度2.5 V基准输出。

ADuM3195采用16引脚四分之一尺寸小外形封装(QSOP)，符合UL1577标准，隔离电压额定值为3000 V rms。ADuM4195采用16引脚宽体SOIC封装，爬电距离更大，符合UL1577标准，隔离电压额定值为5000 V rms。

应用

  • 逆变器
  • DC/DC转换器
  • 板载充电器

受美国专利5,952,849号、6,873,065号和7,075,329号保护。其他专利正在申请中。
ADUM3195
具有可调增益和单端输出的隔离式放大器
ADuM3195 Functional Block Diagram ADuM3195 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • ADUM3195
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADUM3195

评估具有可调增益和单端输出的隔离式放大器 ADuM3195

立即购买 更多内容

特性和优点

  • ADuM3195 隔离式放大器采用 QSOP-16 封装
  • ADuM6028-5BRIZ 隔离式板载电源
  • 预配置最大 1000V DC 输入电压
  • 可配置为 AC 输入电压

产品详情

EVAL-ADuM3195EBZ 是一款集成了隔离式板载电源的紧凑型隔离式 DC 和 AC（可配置）电压监控板，可方便设置和测试 ADuM3195 的性能特性。

在该监控板的输入端（右侧），高压输入连接器 P1 预配置为可接受最高 1kV 的 DC 电压。输入端的内部运算放大器在电压跟随器配置中进行连接。在电路板的输出端（左侧），在 P6 上可直接访问 ADuM3195 总输出（预配置），也可通过添加电阻器和电容器来实现一阶低通滤波。单个 5V DC 电源足以为电路板的输入和输出端供电，而可选电源禁用 (PDIS) 输入则可用于禁用功耗要求低的应用中的板载隔离式电源。ADuM3195 数据手册中提供了有关该套件的完整详细信息，使用 EVAL-ADuM3195EBZ 时必须参考该数据手册。
EVAL-ADUM3195
评估具有可调增益和单端输出的隔离式放大器 ADuM3195

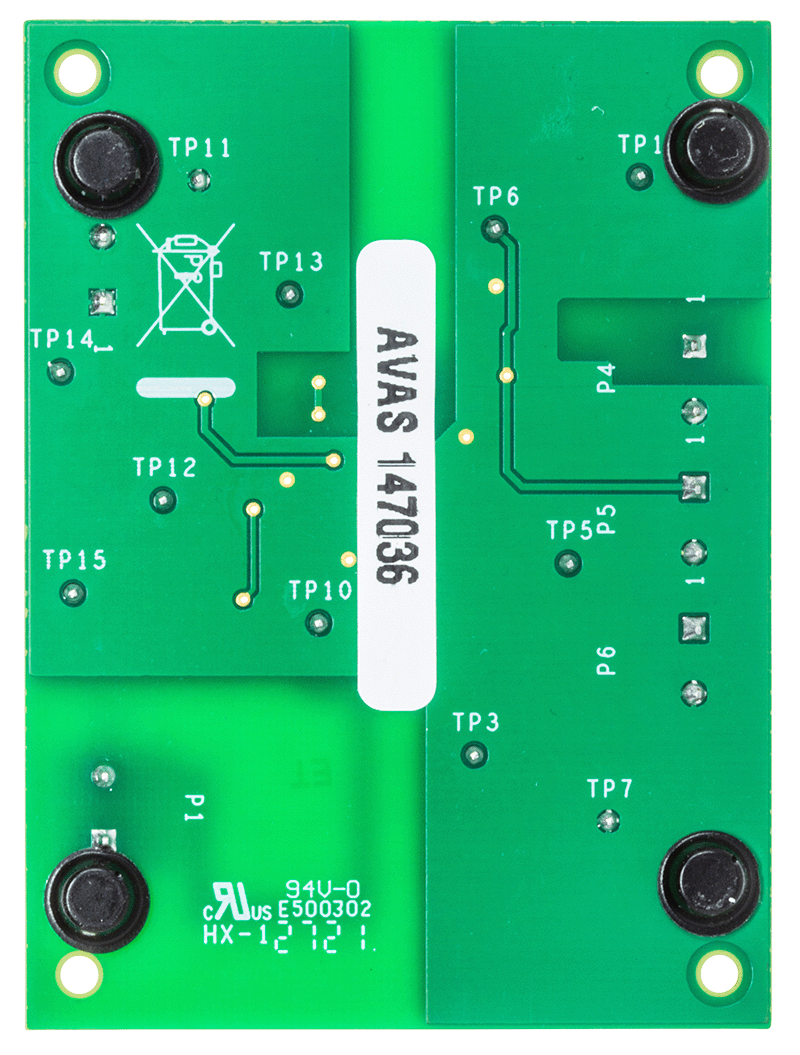

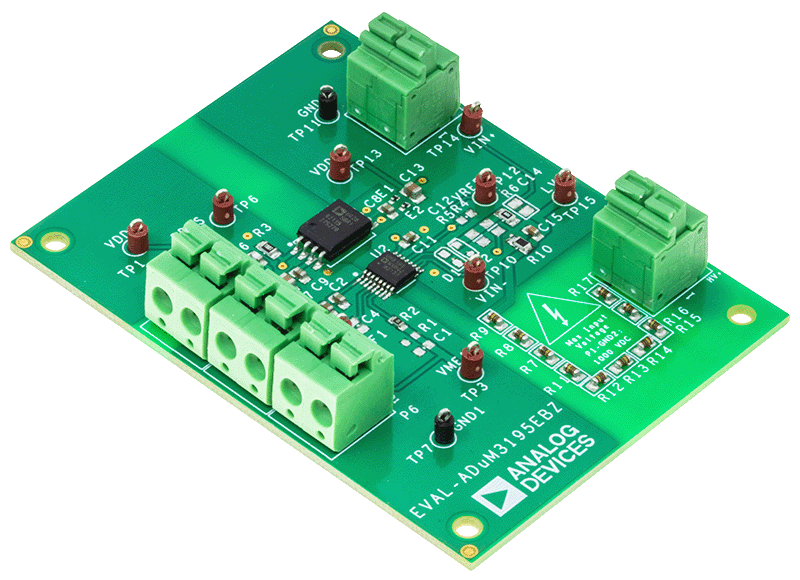

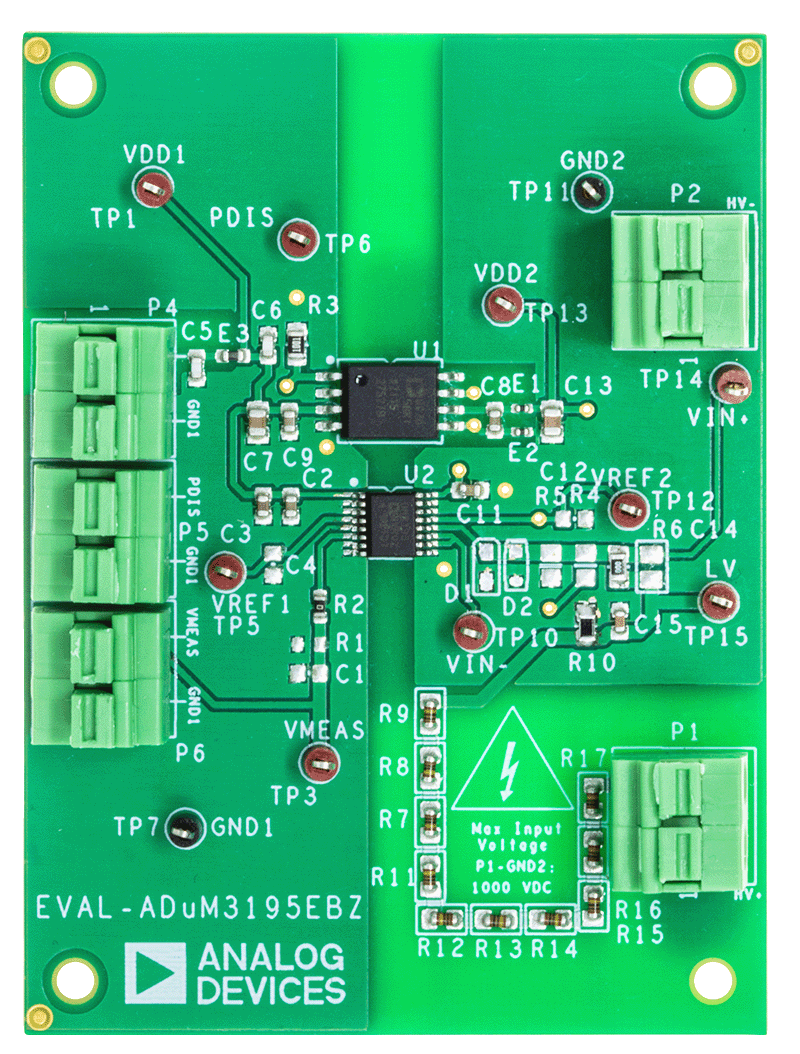

EVAL-ADUM3195 Evaluation Board EVAL-ADUM3195 Evaluation Board - Top View EVAL-ADUM3195 Evaluation Board - Bottom View
