概览

优势和特点

  • 高共模瞬变抗扰度： 100 kV/µs
  • 对辐射和传导噪声的高抗干扰能力
  • 低传播延迟： 13 ns（最大值，5 V 工作电压）
    • 15 ns（最大值，1.8 V）
  • 最大数据速率：150 Mbps
  • 安全和法规认证（申请中）
    • UL认证
      • 1 分钟 5000 V rms，符合 UL 1577 标准
    • CSA 元件验收通知 5A
    • VDE 合格证书
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 849 V峰值
      • 增强浪涌隔离电压：8000 V峰值(VIOSM)
    • CQC 认证符合 GB4943.1-2011
  • 低动态功耗
  • 1.8 V 至 5 V 电平转换
  • 工作温度最高可达： 125℃
  • 故障安全高或低选项
    • <>符合 RoHS 标准的 16 引脚 SOIC 封装

产品详情

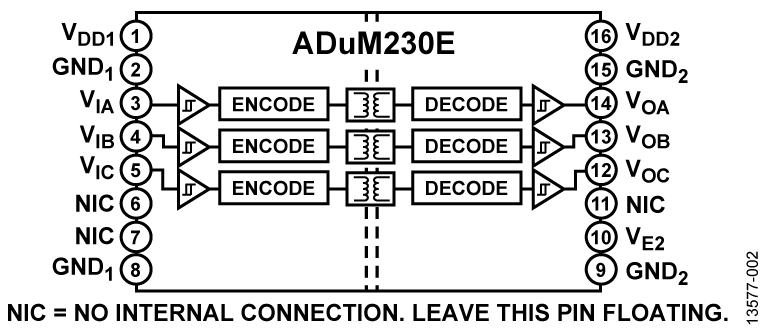

ADuM230D/ADuM230E/ADuM231D/ADuM231E1均为采用ADI公司iCoupler®技术的三通道数字隔离器。 这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。 这些器件的最大传播延迟为13 ns，在5 V下脉冲宽度失真小于3 ns。 具有严格的3.0 ns（最大值）通道匹配。

ADuM230D/ADuM230E/ADuM231D/ADuM231E数据通道属于独立式通道，提供多种配置选择，可承受5.0 kV rms的电压额定值（请参见“订购指南”）。 这些器件均可采用1.8 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。

与其它光耦合器不同，可确保不存在输入逻辑转换时的直流正确性。 它们提供两种不同的故障安全选项，输入电源未用或输入禁用时，输出转换到预定状态。

应用

  • 通用多通道隔离
  • 串行外设接口(SPI)/数据转换器隔离
  • 工业现场总线隔离


产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (2)

参考资料

  • 查看全部 (7)
  • 数据手册 (1)
  • 用户手册 (2)
  • 安全和法规认证 (1)
  • 产品选型手册 (1)
  • 解决方案通报和手册 (1)
  • 视频 (1)
    • Document Type

    工具及仿真模型

    IBIS模型

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADUM230E0BRIZ 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM230E0BRIZ-RL 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM230E0BRWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM230E0BRWZ-RL 材料声明 质量和可靠性 16 ld SOIC
    ADUM230E1BRIZ 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM230E1BRIZ-RL 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM230E1BRWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM230E1BRWZ-RL 材料声明 质量和可靠性 16-Lead SOIC Wide
