概览
优势和特点
- 适用于软实时控制任务和业界标准操作系统以及硬实时信号处理任务的兼具强大功能和灵活性的高速缓存架构
- 面向应用调节的外设提供与数据采集应用中的通用转换器的无缝连接
- 具备片上电压调节能力的增强型动态电源管理
- 高性能16/32位嵌入式处理器内核
- 采用混合16/32位ISA的10级RISC MCU/DSP流水线（旨在实现较佳的代码密度）
- 完整的SIMD架构，包括用于加速视频和图像处理的指令
- 存储器管理单元（MMU），支持完整的存储器保护，以获得隔离的安全环境
产品详情
Blackfin®处理器系列已经得到了进一步的扩充（增加了两款新器件），以满足更多连接可能性的不断提升的需求。当与高性能16/32位Blackfin嵌入式处理器内核、灵活的高速缓存架构、增强型DMA子系统和动态电源管理（DPM）功能一道使用时，该连接能力将发挥强大的作用。系统设计工程师可以通过现有Blackfin产品凭借这些新款系列成员的引脚扩展性和代码兼容性来在众多的终端应用中对处理器内核的组合式控制和信号处理能力加以利用。
ADSP-BF538是通用型ADSP-BF533处理器的功能扩展版本，非常适合用于具备多个设备连接的应用。ADSP-BF538具备容量相等的嵌入式存储器，非常适合用于诸如视频安全/监控和基于工业环境的分布式控制/工厂自动化等应用。该器件是工业、仪器仪表和医疗器械应用的理想选择，可以依据终端产品所需的不同控制和信号处理能力提供各种可能的连接。
设计成集成式系统
除嵌入式CAM连接能力之外，ADSP-BF538处理器还包含专为较大限度地降低外部IC数并提供较强的控制和通信能力而设计的大量通用功能。外设包括三个SPI®兼容端口、三个UART、四个SPORT端口、三个多功能定时器、54个通用I/O、用于I2C工作的双两线式接口、一个实时时钟、一个看门狗定时器、一个事件控制器和一个JTAG/调试接口。灵活的并行外设接口（PPI）可实现与各种视频编码器/解码器、显示器驱动器、图像传感器和通用转换器的直接连接。
开发工具
Blackfin处理器的支持工具包括：
ADI提供的业界领先的开发工具CROSSCORE®。CROSSCORE的组件包括VisualDSP++®软件开发环境、EZ-KIT Lite®评估系统、EZ-Extender™子板和基于PCI或基于USB的仿真器。
Green Hills®软件。一流的MULTI®嵌入式软件开发环境和配套仿真器。
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (3)
参考资料
-
EE-112: Class Implementation in Analog C++11/14/2016
-
EE-213: Host Communication via the Asynchronous Memory Interface for Blackfin® Processors (Rev. 2)2/14/2015
-
EE-350: Seamlessly Interfacing MEMS Microphones with Blackfin Processors (Rev. 1)8/27/2010
-
• EE-350: Code Example
ZIP -
EE-335: Interfacing SD Cards with Blackfin Processors (Rev. 1)3/4/2010
-
• EE-335: Code Example
ZIP -
EE-347: Formatted Print to a UART Terminal with Blackfin® Processors (Rev. 3)2/2/2010
-
• EE-347: Code example
ZIP -
EE-271: 高速缓冲存储器在Blackfin®处理器中的应用 (Rev. 1)9/29/2009
-
• EE-271: Code example (Rev 2, 05/2009)
ZIP -
EE-339: 采用外部开关电源为Blackfin®处理器供电 (Rev. 1)8/19/2009
-
EE-333: Blackfin®处理器与Winbond W25X16 SPI Flash设备的连接 (Rev. 1)8/19/2009
-
• EE-333: Associated Code (Rev 1, 1/2008)
ZIP -
EE-326: Blackfin®处理器与SDRAM技术 (Rev. 2)8/19/2009
-
• EE-326: Code example (Rev 2, 12/2008)
ZIP -
EE-185: Blackfin®处理器上快速浮点运算模拟 (Rev. 4)6/8/2009
-
• EE-185: Associated Code (Rev 4, 08/2007)
ZIP -
EE-307: Blackfin®处理器利用VisualDSP++®工具的调试方法 (Rev. 1)6/8/2009
-
EE-340: SHARC®处理器和Blackfin®处理器的SPI 连接 (Rev. 1)5/11/2009
-
• EE-340: Code example (Rev 1, 07/2008)
ZIP -
EE-334: 利用Blackfin®处理器休眠状态实现待机低功耗 (Rev. 1)5/11/2009
-
• EE-334: Associated ZIP File (Rev 1, 05/05/2008)
ZIP -
EE-301: Blackfin®处理器上开发多媒体应用软件的视频模板 (Rev. 1)5/11/2009
-
• EE-301: Video Template Code (Rev 3, 04/2008)
ZIP -
EE-281: Blackfin®处理器硬件设计注意事项 (Rev. 2)5/11/2009
-
EE-175: 仿真器与EZ-KIT Lite®评估系统问题解决指南 (Rev. 10)5/11/2009
-
• EE-175: RMA forms (Rev 10, 11/2007)
ZIP -
EE-149: 调试Blackfin®处理器编译C 源代码5/11/2009
-
EE-68: JTAG 仿真技术参考 (Rev. 10)5/11/2009
-
EE-312: Building Complex VDK/LwIP Applications Using Blackfin® Processors (Rev. 2)10/8/2008
-
• EE-312: Code example
ZIP -
EE-321: Connecting Blackfin® Processors to the AD7656 SAR ADC (Rev. 1)3/27/2008
-
• EE-321: Associated ZIP File
ZIP -
EE-204: Blackfin® Processor SCCB Software Interface for Configuring I2C® Slave Devices (Rev. 2)3/26/2008
-
• EE-204: Associated Code (Rev 3, 02/2008)
ZIP -
EE-323: Implementing Dynamically Loaded Software Modules (Rev. 1)3/8/2008
-
• EE-323: Associated Code
ZIP -
EE-330: Windows Vista Compatibility in VisualDSP++ 5.0 Development Tools (Rev. 1)8/31/2007
-
EE-325: Interfacing Atmel Fingerprint Sensor AT77C104B with Blackfin® Processors (Rev. 1)8/20/2007
-
• EE-325: Code Example
ZIP -
EE-298: Estimating Power for ADSP-BF538/BF539 Blackfin® Processors (Rev. 2)8/3/2007
-
• EE-298: Power Spreadsheets
ZIP -
EE-324: System Optimization Techniques for Blackfin® Processors (Rev. 1)7/12/2007
-
• EE-324: Associated Code
ZIP -
EE-294: Energy-Aware Programming on Blackfin Processors (Rev. 1)6/27/2007
-
EE-311: VisualDSP++® Flash Programmer API for Blackfin® Processors (Rev. 1)12/15/2006
-
• EE-311: Code Example
ZIP -
EE-308: Estimating and Optimizing Booting Time for Blackfin® Processors (Rev. 1)12/13/2006
-
• EE-308: Associated ZIP File
ZIP -
EE-309: Power Mode Transition Times of Blackfin® Processors (Rev. 1)12/6/2006
-
EE-306: PGO Linker - A Code Layout Tool for Blackfin Processors (Rev. 1)12/5/2006
-
• EE-306: Associated File
ZIP -
EE-304: Using the Blackfin® Processor SPORT to Emulate a SPI Interface (Rev. 1)11/15/2006
-
• EE-304: Associated Source Code
ZIP -
EE-303: Using VisualDSP++® Thread-Safe Libraries with a Third-Party RTOS (Rev. 1)11/15/2006
-
EE-302: Interfacing ADSP-BF53x Blackfin® Processors to NAND FLASH Memory (Rev. 1)11/15/2006
-
EE-300: Interfacing Blackfin® EZ-KIT Lite® Boards to CMOS Image Sensors (Rev. 1)11/15/2006
-
• EE-300: Sensor Table
ZIP -
EE-289: Implementing FAT32 File Systems on ADSP-BF533 Blackfin® Processors (Rev. 1)9/15/2006
-
• EE-289 Software Code
ZIP -
EE-258: Interfacing Micron MT9V022 Image Sensors to Blackfin® Processors (Rev. 2)6/20/2006
-
EE-276: Video Framework Considerations for Image Processing on Blackfin® Processors (Rev. 1)11/8/2005
-
EE-269: A Beginner’s Guide to Ethernet 802.3 (Rev. 1)6/7/2005
-
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev. 1)2/15/2005
-
EE-228: Switching Regulator Design Considerations for ADSP-BF533 Blackfin® Processors (Rev. 1)2/14/2005
-
EE-257: A Boot Compression/Decompression Algorithm for Blackfin® Processors (Rev. 1)12/16/2004
-
• EE-257 Software Code
ZIP -
EE-236: Real-Time Solutions Using Mixed-Signal Front-End Devices with the Blackfin® Processor (Rev. 1)7/21/2004
-
• EE-236 Software Code
ZIP -
EE-234: Interfacing T1/E1 Transceivers/Framers to Blackfin® Processors via the Serial Port (Rev. 1)7/21/2004
-
• Software Code and Schematics
ZIP -
EE-235: An Introduction to Scripting in VisualDSP++® (Rev. 1)5/19/2004
-
EE-183: Rational Sample Rate Conversion with Blackfin® Processors (Rev. 5)10/30/2003
-
• EE-183 Software Code
ZIP -
EE-197: ADSP-BF531/532/533 Blackfin® Processor Multi-cycle Instructions and Latencies10/8/2003
-
EE-192: Using C To Create Interrupt-Driven Systems On Blackfin® Processors5/30/2003
-
EE-128: DSP in C++: Calling Assembly Class Member Functions From C++9/18/2002
-
EE-110: A Quick Primer on ELF and DWARF File Formats5/17/2000
-
EE-104: Setting Up Streams with the VisualDSP Debugger11/5/1999
-
• EE-104 Software Code
ZIP
-
Blackfin/SHARC USB EZ-Extender手册，修订版1.1，2012年7月5/7/2009
-
Blackfin® Landscape LCD EZ-Extender® Manual (Rev. 1.1)9/8/2008
-

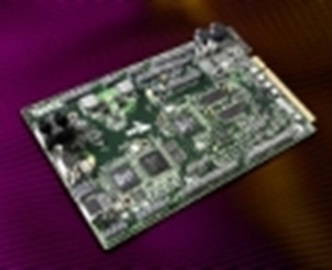

ADSP-BF538 EZ-KIT Lite评估系统手册，修订版1.3，2012年7月5/6/2008
-
