ADRF6612

集成PLL和VCO的700 MHz 至 3000 MHz 双通道无源接收混频器

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • RF频率范围:700 MHz至3,000 MHz(连续)
  • LO频率范围:200 MHz至2,700 MHz,高端或低端注入
  • IF频率范围:40 MHz至500 MHz
  • 功率转换增益:9.0 dB
  • 单边带(SSB)噪声系数:11.3 dB
  • 输入IP3:30 dBm
  • 输入 P1dB:10.6 dBm
  • LO输入驱动:0 dBm(典型值)
  • 单端50 Ω RF端口
  • 单端或平衡LO输入端口
  • 串行端口接口(SPI)控制所有功能
  • 7 mm × 7 mm、48引脚裸露焊盘LFCSP封装


更多细节
show more Icon

ADRF6612是一款双通道射频(RF)混频器和中频(IF)放大器,集成锁相环(PLL)和压控振荡器(VCOs)。 ADRF6612利用革命性的宽带方波限幅本振(LO)放大器来实现700 MHz至3000 MHz RF带宽。 与窄带正弦波LO放大器解决方案不同,LO可用于高于或低于RF输入的极宽带宽。 LO放大器不需要储能元件,因此直流功耗也随着LO频率降低而降低。

ADRF6612利用高线性度的双重平衡无源混频器内核以及集成式RF和LO平衡电路实现单端操作。 集成式RF巴伦可在700 MHz至3000 MHz RF输入频率范围内提供较佳性能。 平衡无源混频器配置能够在整个RF带宽内提供出色的LO至RF和LO至IF泄漏、出色的RF至IF隔离以及出色的交调性能。

平衡混频器内核提供极高的输入线性度,使该器件能用在要求苛刻的宽带应用中。对于这些应用,如果输入线性度不高,带内阻塞信号可能会导致动态范围降低。 阻塞条件下的噪声性能与窄带无源混频器设计相当。 高线性度中频缓冲放大器紧跟在无源混频器内核之后,可提供9 dB的典型功率转换增益,并且可以与各种输出阻抗相匹配。

PLL架构支持整数N分频和小数N分频操作,采用12 MHz至320 MHz范围内的任意外部参考输入频率均能产生200 MHz至2,700 MHz的整个LO频率范围。 外部环路滤波器提供相位噪声与采集时间权衡取舍的灵活性。 为减少小数N分频模式下的小数杂散,使用Σ-Δ (ƒ°-ƒ¢)调制器控制后VCO可编程分频器。 VCO具有多个VCO内核。

ADRF6612的所有功能都通过一个3线SPI进行控制,由此可实现较佳性能,所需外部元件较少。 ADRF6612采用BiCMOS高性能IC工艺制造。 该器件采用7 mm ×7 mm、48引脚LFCSP封装,额定工作温度范围为−40℃至+85℃。 同时提供评估板。


应用

  • 多频段/多标准蜂窝基站分集
  • 接收机宽带无线电链路分集下变频器
  • 多模式蜂窝中继器和微微蜂窝

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADRF6612

ADRF6612评估板

zoom

EVAL-ADRF6612

ADRF6612评估板

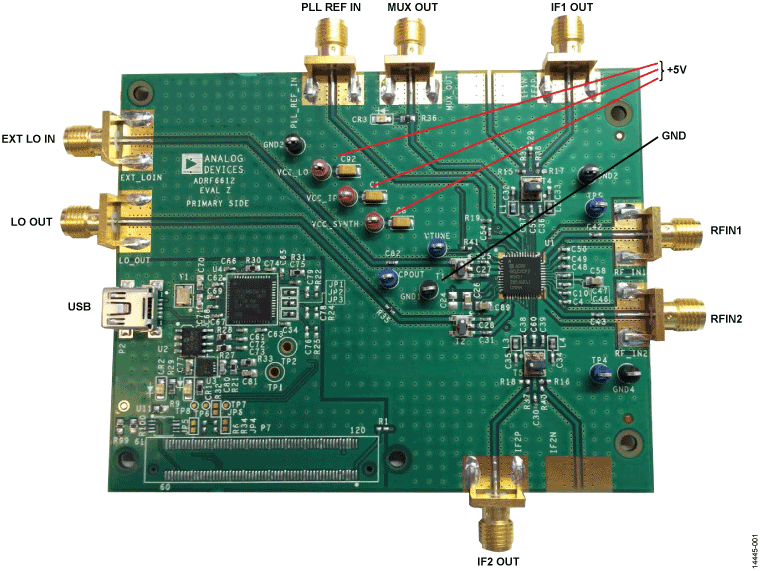

ADRF6612评估板

特性和优点

  • ADRF6612/ADRF6614的全功能评估板
  • 单电源:工作电压:5 V

产品详情

本页提供评估集成小数N PLL和VCO的700 MHz至3000 MHz Rx双通道混频器ADRF6612/ADRF6614的信息。ADRF6612/ADRF6614是一款全功能评估板,采用5 V单电源供电。

本用户指南UG-969允许用户快速上电和运行ADRF6612/ADRF6614集成频率合成器和混频器。它对ADRF6612/ADRF6614数据手册进行补充,应同时参考该用户指南与数据手册。

ADRF6612/ADRF6614评估板提供在各种模式和配置下运行ADRF6612/ADRF6614所需的全部支持电路。
