ADRF5448

推荐用于新设计

芯片载体，硅 SP4T 开关，非反射，100 MHz 至 45 GHz

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 超宽带频率范围：100 MHz 至 45 GHz
  • 非反射 50 Ω 设计
  • 低插入损耗
    • 18 GHz 时为 1.4 dB（典型值）
    • 40 GHz 时为 2.4 dB（典型值）
    • 45 GHz 时为 3.5 dB（典型值）
  • 高隔离
    • 18 GHz 时为 55 dB（典型值）
    • 40 GHz 时为 42 dB（典型值）
    • 45 GHz 时为 43 dB（典型值）
  • 高输入线性度
    • P0.1dB：29 dBm（典型值）
    • IIP3：52 dBm（典型值）
  • 高功率处理能力
    • 29 dBm 直通路径
    • 17.5 dBm 终止路径
    • 29 dBm 热切换
  • 无低频杂散
  • 开启和关闭时间（50% VCTRL 至 10% 至 90% RFOUT）：20 ns
  • 0.1 dB 建立时间（50% VCTRL 至 0.1 dB 最终 RFOUT）：60 ns
  • 33 焊盘，2.971 mm × 3.021 mm，裸芯片 [CHIP

ADRF5448 是一款非反射式 SP4T 开关，采用硅工艺制造，安装在砷化镓 (GaAs) 载体基板上。基板包含用于芯片和线路组装的键合焊盘，并且器件的底部是金属化的，并连接到地。

ADRF5448 的工作频率范围为 100 MHz 至 45 GHz，插入损耗低于 3.5 dB，隔离度高于 40 dB。该设备具有射频输入，直通路径的功率处理能力为 29 dBm，端接路径的功率处理能力为 17.5 dBm，热切换的功率处理能力为 29 dBm。

ADRF5448 需要 +3.3 V 的正电源 (VDD) 和 −3.3 V 的负电源 (VSS)。该器件采用互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 兼容控制。

ADRF5448 设计为匹配 50 Ω 的特性阻抗，可在 −40°C 至 +105°C 的温度范围内工作。

应用

  • 工业扫描仪
  • 测试仪器仪表
  • 蜂窝基础设施毫米波 5G
  • 军用射频、雷达和电子对抗措施 (ECM)
  • 微波射频和甚小孔径终端 (VSAT)
ADRF5448
芯片载体，硅 SP4T 开关，非反射，100 MHz 至 45 GHz

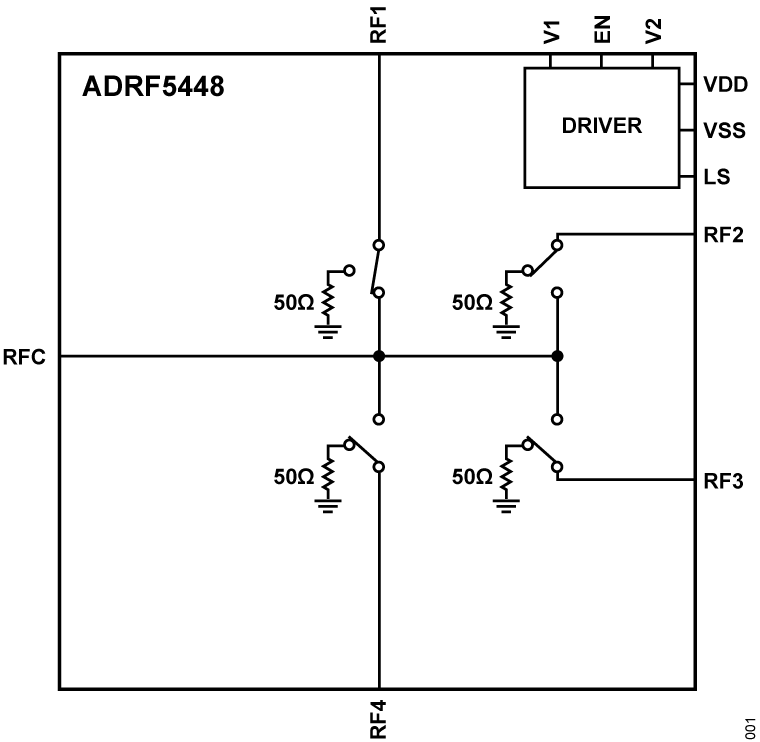

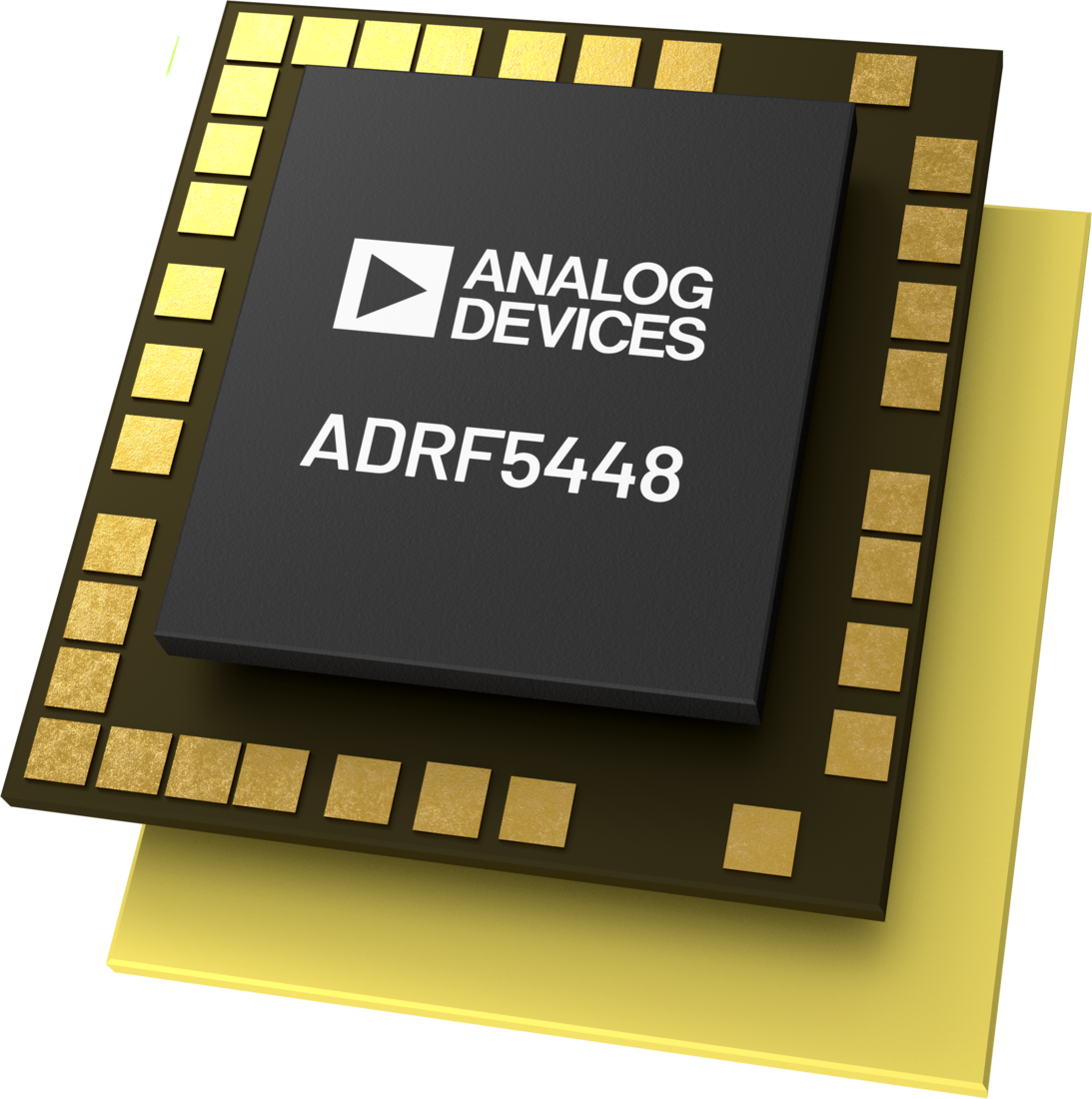

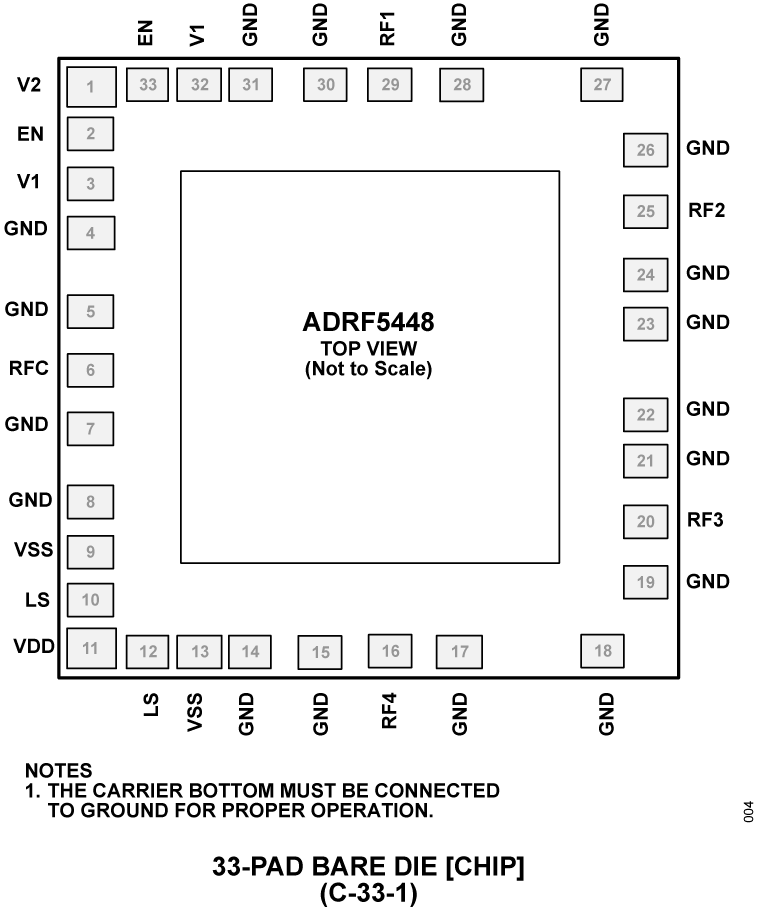

ADRF5448 Functional Block Diagram ADRF5448 Pin Configuration ADRF5448 Chip Illustration
