ADRF5422

推荐用于新设计

载体上裸片,硅单刀双掷交换芯片,非反射,100 MHz 至 55 GHz

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 超宽带频率范围:100 MHz 至 55 GHz
  • 非反射设计
  • 低插入损耗
    • ​18 GHz 时为 1.3 dB
    • ​40 GHz 时为 1.9 dB
    • ​50 GHz 时为 2.5 dB
    • ​55 GHz 时为 3.6 dB
  • 高隔离
    • ​40 GHz 时为 43 dB
    • ​55 GHz 时为 38 dB
  • 高输入线性度
    • 0.1 dB 功率压缩 (P0.1dB):31 dBm
    • 3 阶交调点 (IP3):53 dBm
  • TCASE = 85°C 时具有高功率处理能力
    • 30 dBm 直通路径
    • 24 dBm 终止路径
    • 30 dBm 热切换
  • RF 建立时间(0.1 dB 最终 RF 输出):30 ns
  • 无低频杂散信号
  • 全关断状态控制
  • 正向控制接口:与 CMOS/LVTTL 兼容
  • 15 焊盘,3.021 mm × 2.305 mm 裸片 [芯片]

ADRF5422 是一款非反射式 SPDT 开关,采用硅工艺制造,安装在砷化镓 (GaAs) 载体基板上。基板包含用于芯片和线路组装的键合焊盘。该套件的底部是金属化的,并连接到接地。

该设备的工作频率为 100 MHz 至 55 GHz,典型插入损耗为 3.6 dB,55 GHz 时的隔离度为 38 dB。ADRF5422 的 RF 输入功率处理能力为:直通路径 30 dBm、端接路径 24 dBm 和热切换 30 dBm。

ADRF5422 需要 +3.3 V 正电源和 −3.3 V 负电源。该器件采用互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 兼容控制。

ADRF5422 可在施加单个正电源电压 (VDD) 的情况下工作,同时负电源电压 (VSS) 连接到地。在这种工作条件下,当降低开关特性、线性度和功率处理性能时,仍可保持小信号性能。

ADRF5422 设计为匹配 50 Ω 的特性阻抗,可在 −40°C 至 +105°C 的温度范围内工作。

应用

  • 测试和仪器仪表
  • 蜂窝基础设施:5G 毫米波(mmW)
  • 军用射频、雷达和电子对抗措施 (ECM)
  • 微波射频和甚小孔径终端 (VSAT)
  • 工业扫描仪

ADRF5422
载体上裸片,硅单刀双掷交换芯片,非反射,100 MHz 至 55 GHz

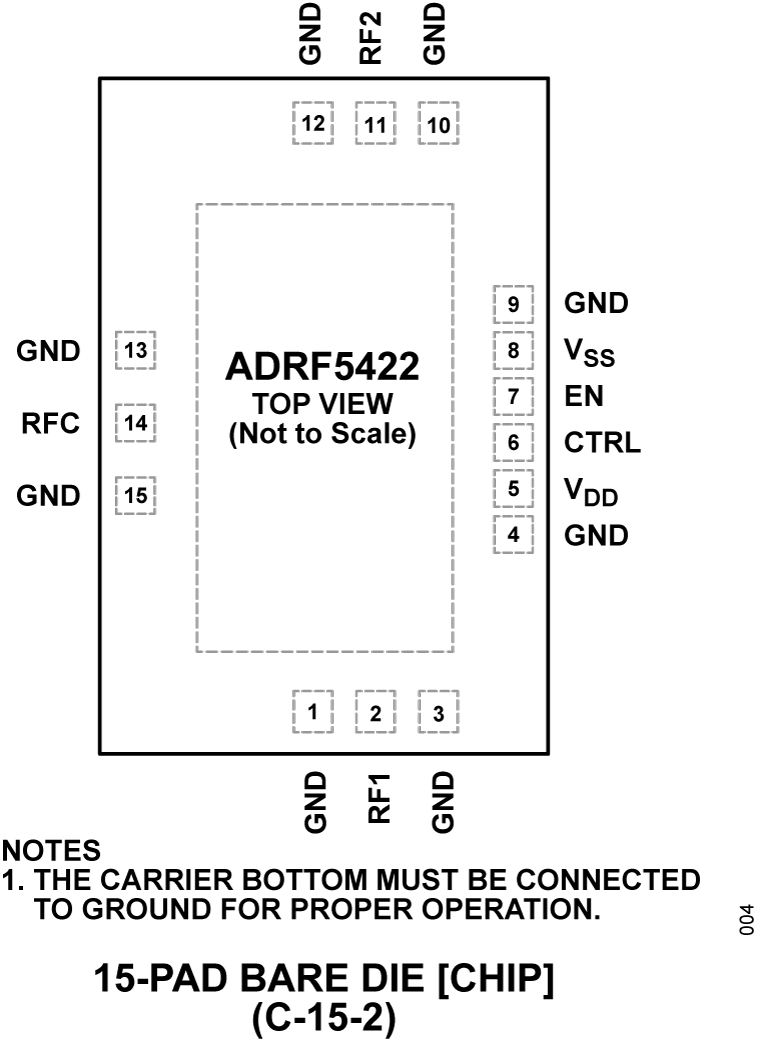

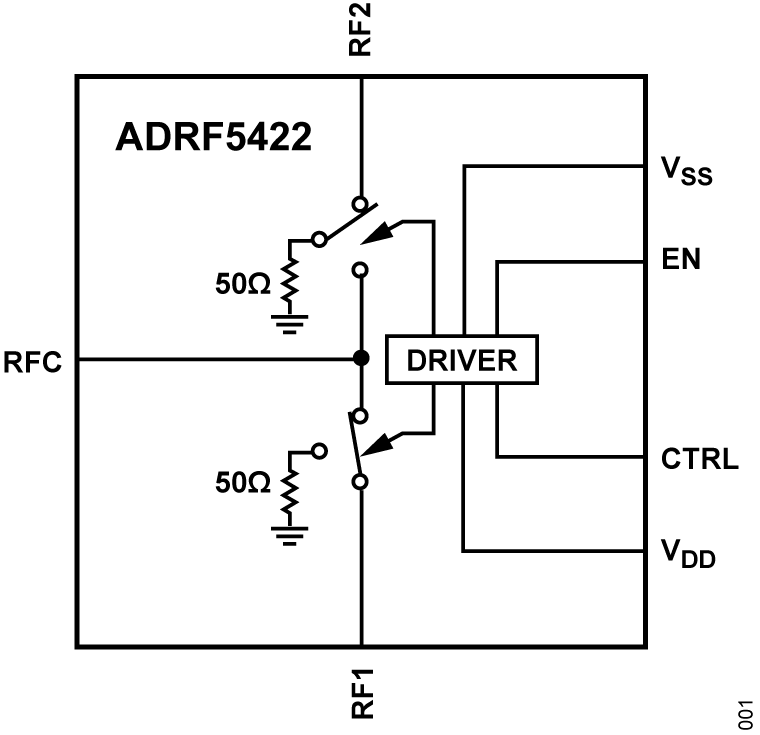

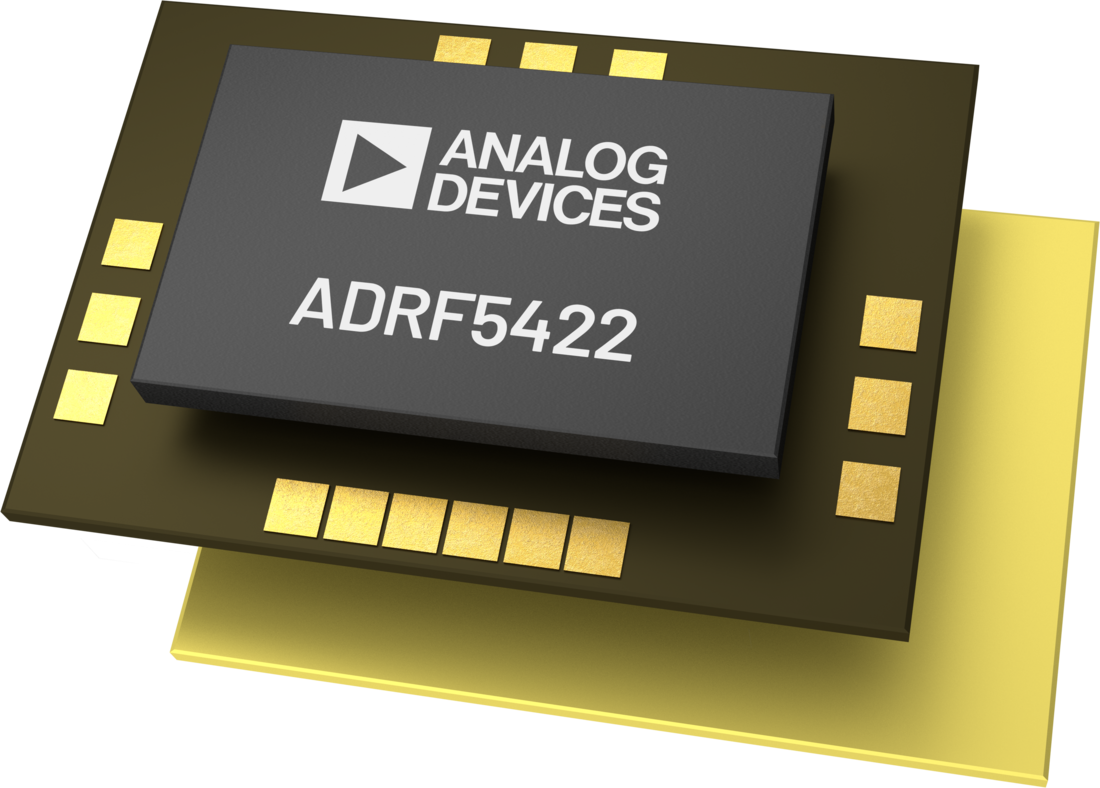

ADRF5422 Functional Block Diagram ADRF5422 Pin Configuration ADRF5422 Chip Illustration
