特性
- 超低噪声、低功耗电流放大器
- 本底噪声：80 fA/√Hz（典型值）
- 活动时的电源电流典型值：140 μA(EE = 0 μW/cm2)
- 待机电源电流典型值：100 μA
- 灵活的输出配置
- 针对脉冲系统优化
- 标称线性输出： 240 μA
- 节省空间的2 mm × 2 mm LFCSP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADPD2210是一款低噪声电流放大器，旨在将传感器信号电流放大24倍以使用更小的光电二极管，同时最大程度地降低噪声。 通过放大效应，既能提供大光电二极管的系统灵敏度，同时具有较小光电二极管的好处。 它提供60 dB的最小线性度，可在大直流或低频偏移之上精确提取非常小的时间变量信号。
ADPD2210针对脉冲模式应用进行优化，如腕带式心率监护仪(HRM)或指套式血氧饱和度脉搏血氧仪(SpO2)，这些应用都要求低功耗和环境光抑制性能。 在光电二极管应用中，ADPD2210将传感器输入保持在基准引脚的±5 mV（典型值）范围内，提供近零偏置电压、最小暗电流和散粒噪声限制性能。
ADPD2210针对功耗至关重要的应用而设计。 ADPD2210所需功耗很小，通常无输入时为140 μA，满量程时为954 μA。 检测无效时，掉电引脚将ADPD2210置于待机模式。 该模式增加了对电池供电监测至关重要的时间，可降低一次性应用中的电池成本。
通过ADPD2210放大传感器区域可降低低电平有线接口中的电磁干扰(EMI)效应，从而改善信噪比(SNR)和附近设备的干扰信号抑制性能。 低功耗、高SNR和EMI抗扰度的组合可实现低功耗系统解决方案，光电二极管和跨导放大器(TIA)等传统小电流传感器则无法实现。
应用：
- 光电容积脉搏波描记法
- 光电二极管测量
- 小电流脉冲安培检测法
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADPD2210ACPZ-R7 |

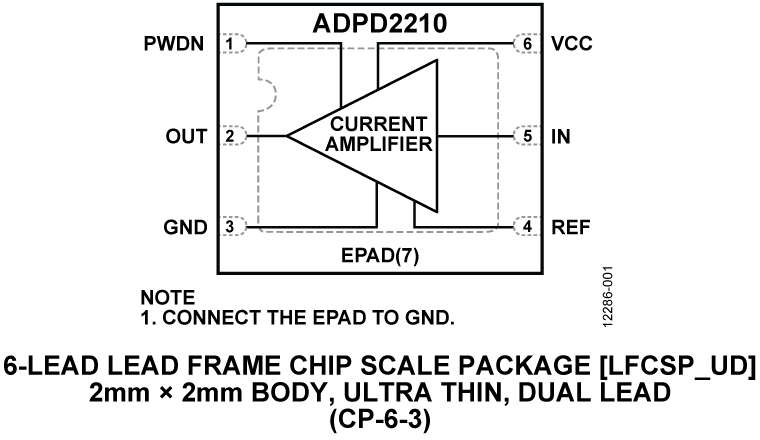

6-Lead LFCSP (2mm x 2mm w/ EP)
|
|
|
| ADPD2210ACPZ-RL |
6-Lead LFCSP (2mm x 2mm w/ EP)
|
|
- ADPD2210ACPZ-R7
- 引脚/封装图-中文版
-
6-Lead LFCSP (2mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADPD2210ACPZ-RL
- 引脚/封装图-中文版
-
6-Lead LFCSP (2mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
8月 8, 2022
- 22_0192
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ADPD2210ACPZ-R7
量产
ADPD2210ACPZ-RL
量产
10月 18, 2016
- 16_0036
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
ADPD2210ACPZ-R7
量产
ADPD2210ACPZ-RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 8, 2022
- 22_0192
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ADPD2210ACPZ-R7
量产
ADPD2210ACPZ-RL
量产
10月 18, 2016
- 16_0036
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
ADPD2210ACPZ-R7
量产
ADPD2210ACPZ-RL
量产
软件和型号相关生态系统
评估套件 1
-web.gif?rev=a20dd9dc572e47b2a07bdbbddf963832&sc_lang=zh)

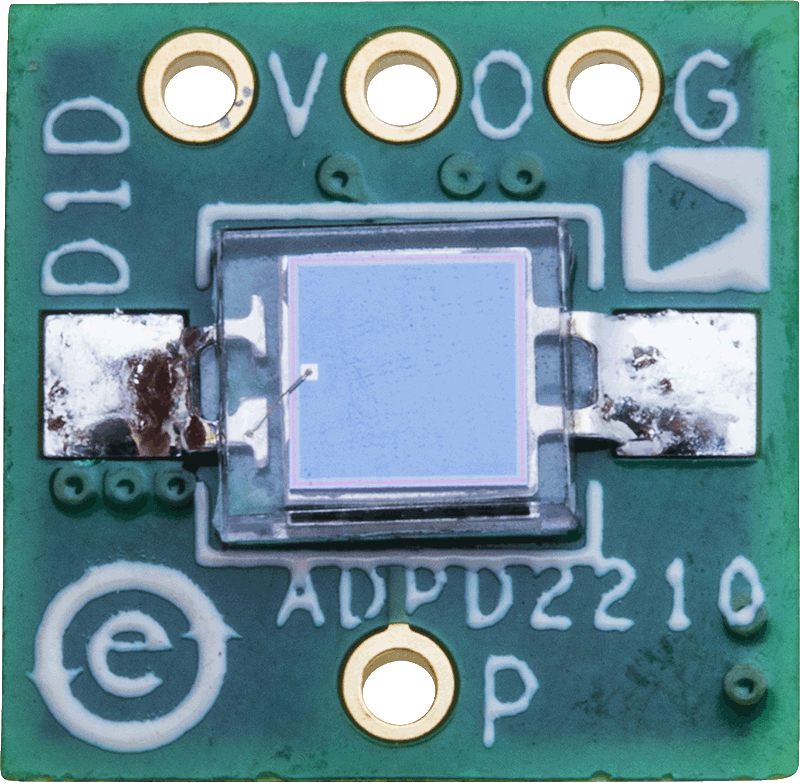

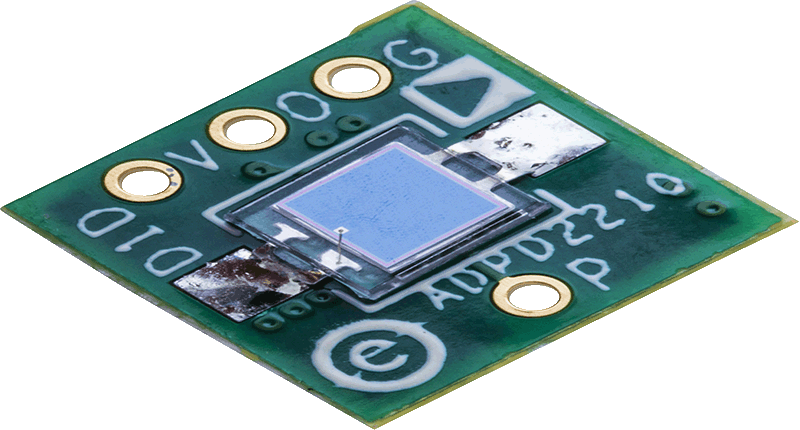

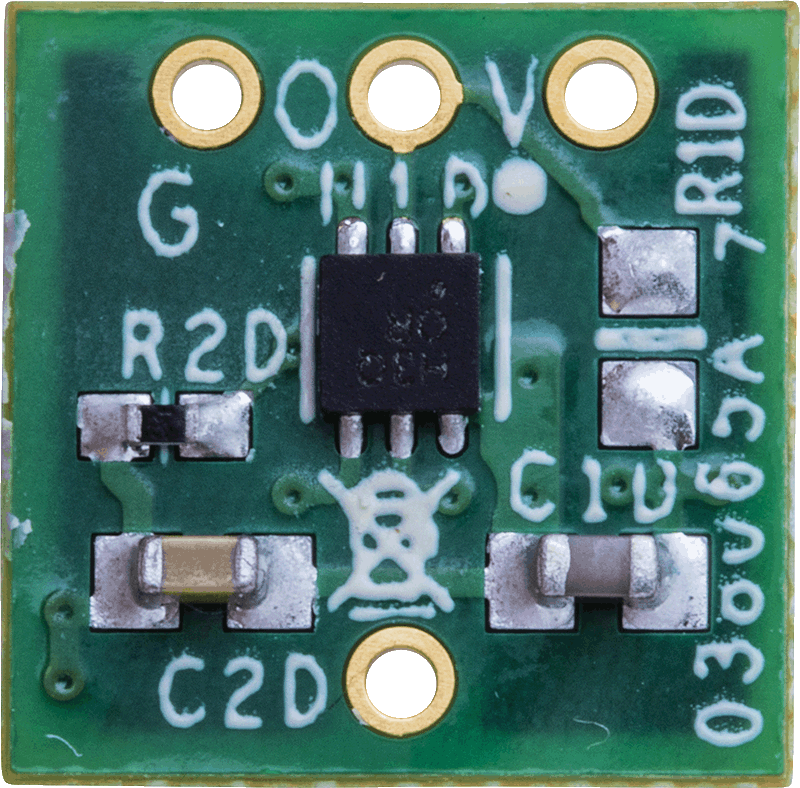

EVAL-ADPD2210
ADPD2210评估板
产品详情
EVALZ-ADPD2210评估板可轻松评估该器件。 ADPD2210数据手册以及评估板电路图和布局图提供有关ADPD2210的完整信息。
