概览
优势和特点
- 多功能光电式测量前端
- 完全集成式AFE、ADC、LED驱动器和时序内核
- 提供良好的环境光抑制性能，无需光电二极管滤光器
- 三个370 mA LED驱动器
- 每个光学样本具有多个灵活的LED短脉冲
- 20位突发累加器支持每个采样周期20位
- 片上样本至样本累加器，支持每次读取数据高达27位
- 低功耗工作
- SPI、I2C 接口和1.8 V模拟/数字内核
- 灵活的采样频率范围：0.122 Hz至3820 Hz
- FIFO数据操作
产品详情

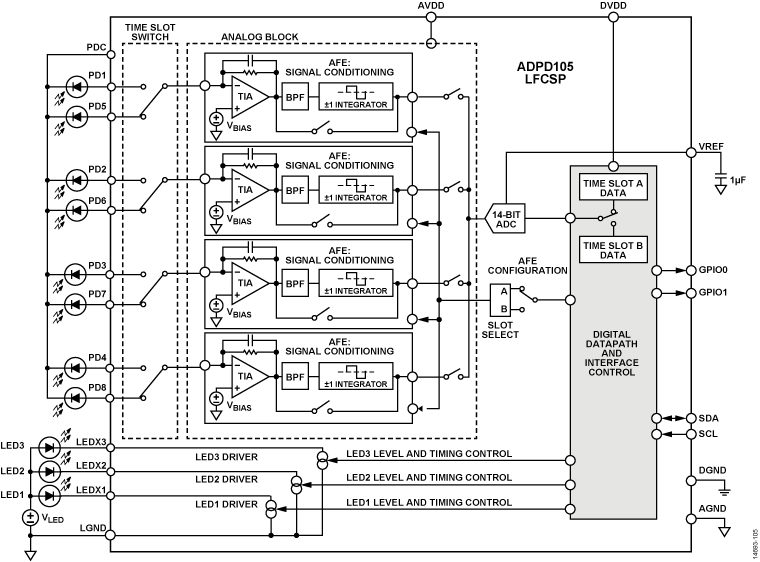

ADPD105/ADPD106/ADPD107均为集成14位模数转换器(ADC)和20位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。该累加器设计用于激励LED并测量相应的光学返回信号。数据输出和功能配置通过ADPD105上的一个1.8 V I2C接口或ADPD106和ADPD107上的SPI进行。控制电路包括灵活的LED信号传输和同步检测。
由于环境光通常引起调制干扰，模拟前端(AFE)可提供良好的信号失调和破坏抑制性能。

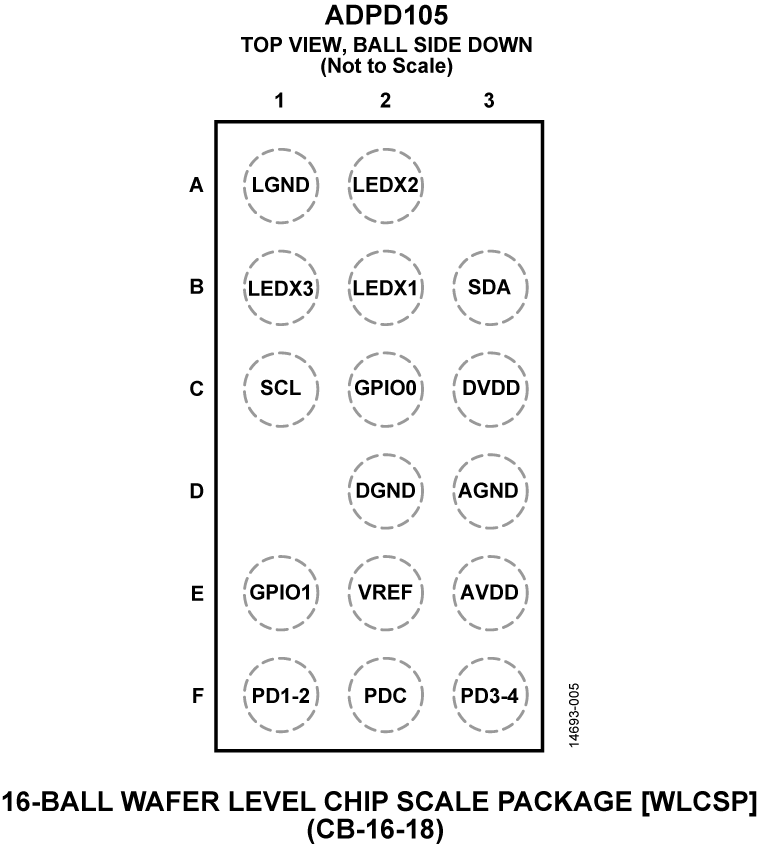

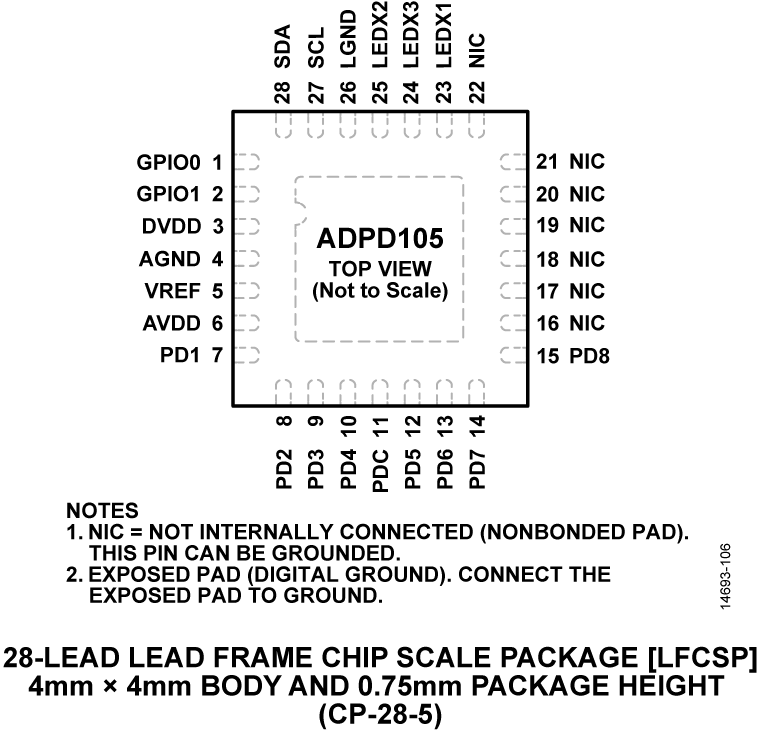

利用电容低于100 pF的光电二极管配合ADPD105/ADPD106/ADPD107以实现优质性能。ADPD105/ADPD106/ADPD107可用于任何LED。ADPD105提供2.46 mm x 1.4 mm WLCSP和4 mm x 4 mm LFCSP两种封装。仅有SPI的版本ADPD106和ADPD107提供2.46 mm x 1.4 mm WLCSP封装。
应用
- 可穿戴健康和健身监护仪
- 临床测量，例如：SpO2
- 工业监控
- 背景光测量
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。

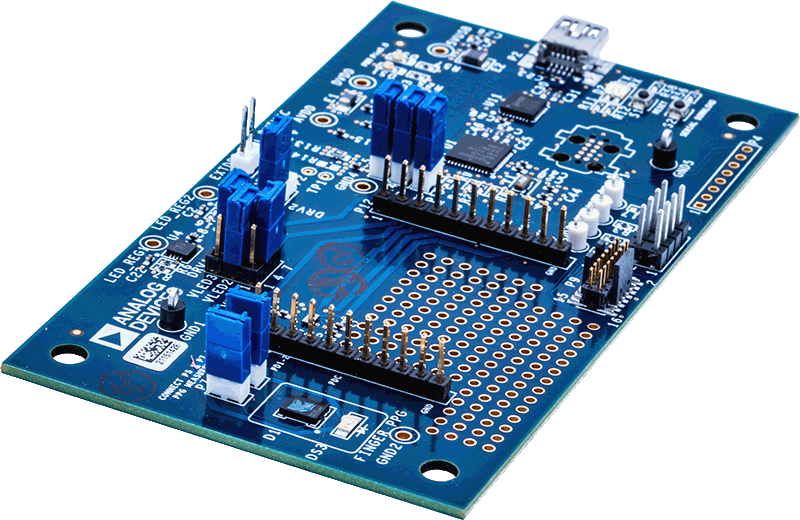

评估套件 (1)
参考资料
-
多参数水质监测仪5/20/2020
-
连续无创式血压解决方案4/23/2020
-

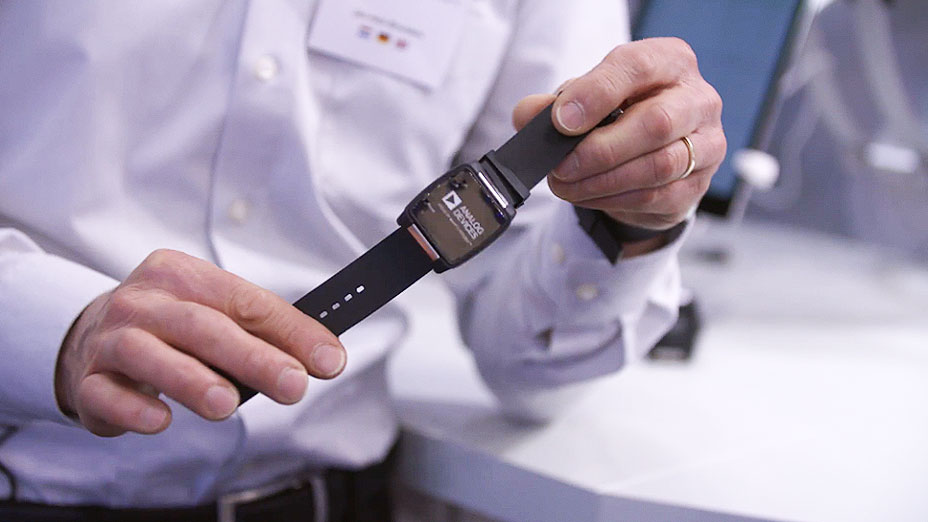

可穿戴式VSM演示平台10/15/2018 -
光学手势控制和存在检测10/15/2018
-
第二代可穿戴设备背后的传感器9/1/2017
-
可穿戴设备和临床生命体征监测技术4/10/2018

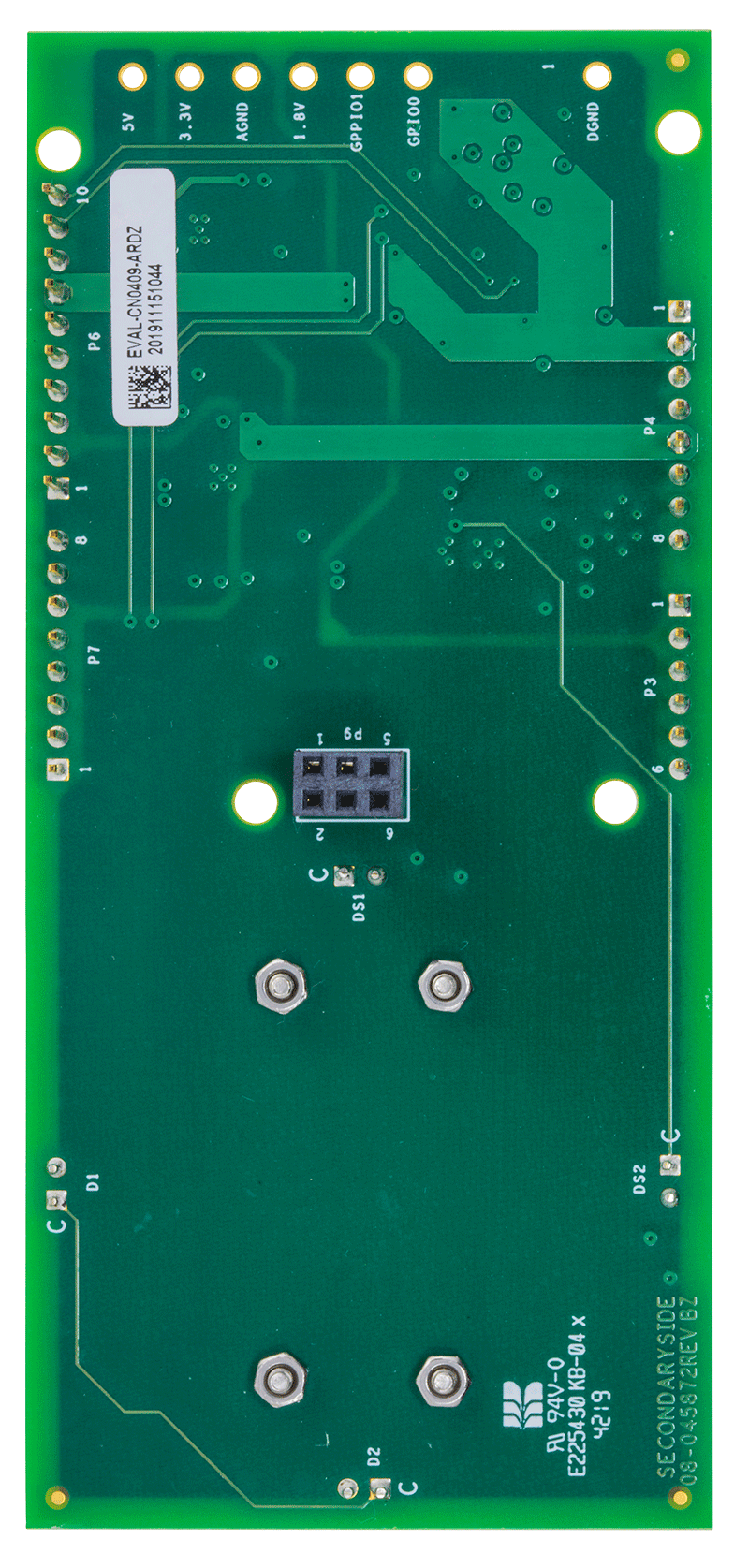

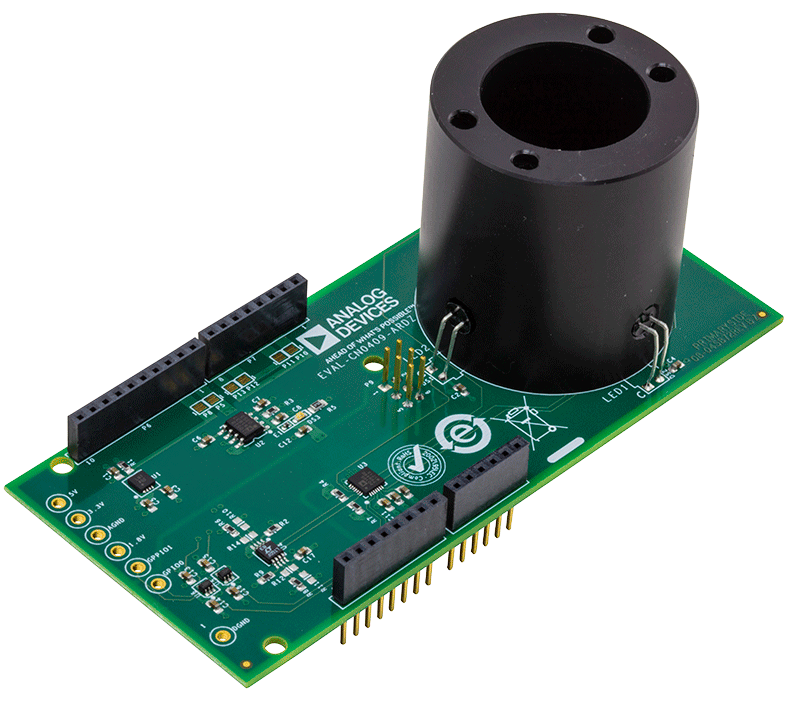

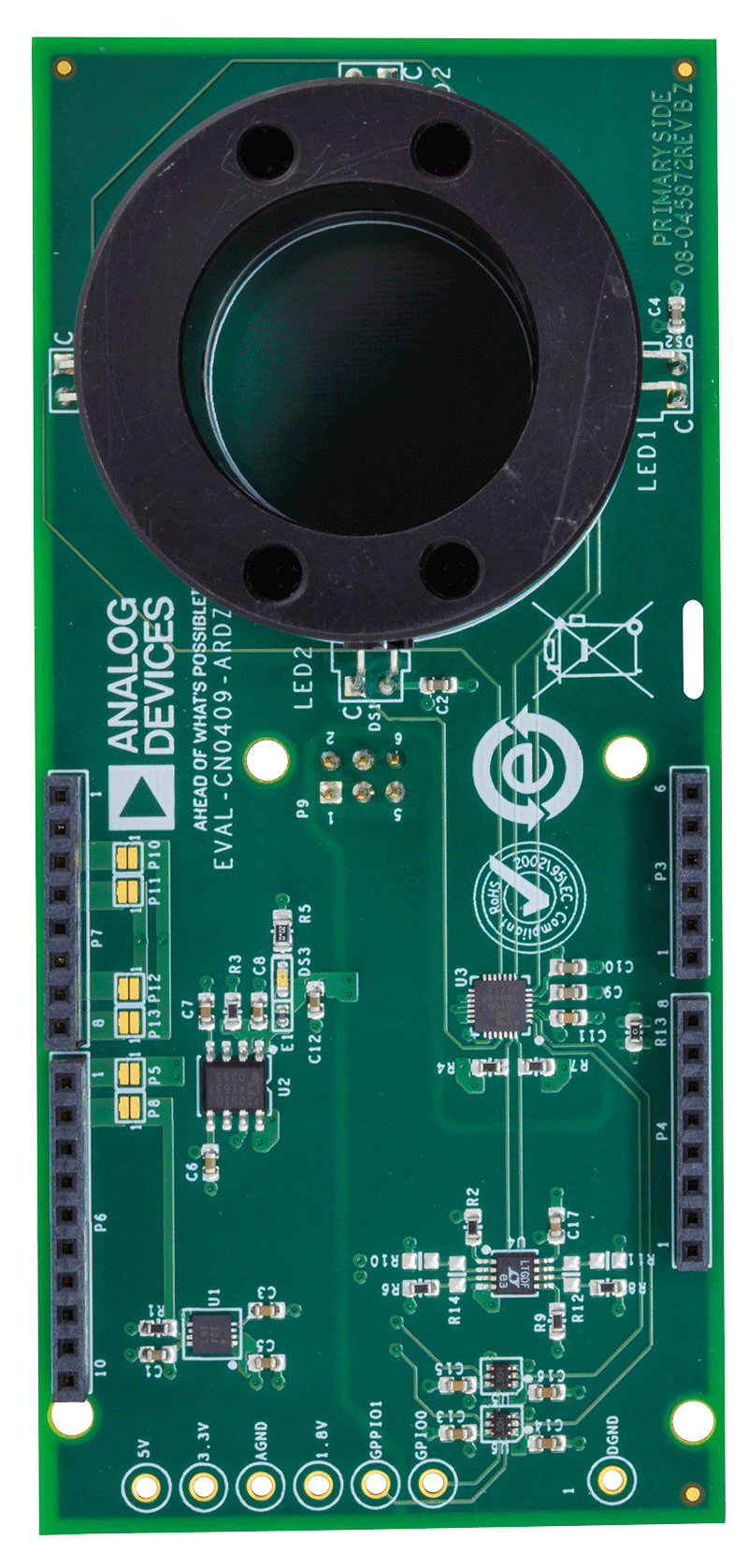

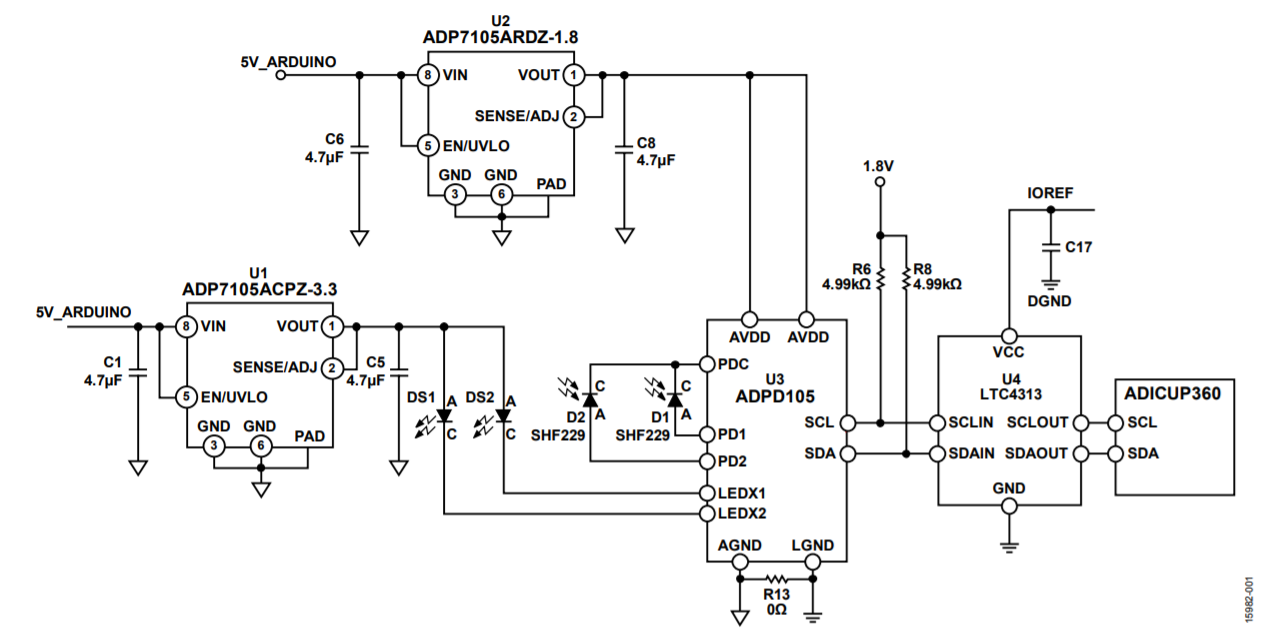

参考电路 (1)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADPD105BCBZR7 | 材料声明 | 质量和可靠性 | 16-Ball WLCSP (1.4mm x 2.46mm) | |
| ADPD105BCPZ | 材料声明 | 质量和可靠性 | 28-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADPD105BCPZRL | 材料声明 | 质量和可靠性 | 28-Lead LFCSP (4mm x 4mm w/ EP) | |
| Wafer Fabrication Data |
