ADPA9007

推荐用于新设计

DC至31 GHz、GaAs、pHEMT、2 W功率放大器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽带内置匹配射频功率放大器
  • 直流耦合输入和输出
  • 集成RF功率检波器
  • 集成温度传感器
  • 增益：12.5 dB（典型值，2 GHz至16 GHz时）
  • OP1dB：33 dBm（典型值，2 GHz至16 GHz时）
  • PSAT: 34 dBm（典型值，2 GHz至16 GHz时）
  • OIP3: 45 dBm（典型值，2 GHz至16 GHz时）
  • 32引脚、5.00 mm × 5.00 mm LFCSP_CAV封装

ADPA9007是一款2 W的RF功率检波器，工作频率范围是DC至31 GHz。其RF输入和输出采用内置匹配设计，且支持直流耦合。ADPA9007包含集成式温度补偿RF功率检波器和集成式温度传感器。

在2 GHz至16 GHz频段内，ADPA9007的增益为12.5 dB，1 dB压缩点输出功率(OP1dB)达33 dBm，输出三阶交调点(OIP3)为45 dBm。该放大器的典型供电电压为15 V，典型静态偏置电流为500 mA，且偏置电流可调节。

ADPA9007采用砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)工艺制造。该放大器的封装为符合RoHS标准的32引脚5 mm×5 mm预模塑腔体引线框架芯片级封装[LFCSP_CAV]，工作温度范围为-40°C至+85°C。

应用

  • 电子战
  • 雷达
  • 测试与测量设备

ADPA9007
DC至31 GHz、GaAs、pHEMT、2 W功率放大器
ADPA9007 Functional Block Diagram ADPA9007 Pin Configuration ADPA9007 Application Circuit Diagram ADPA9007 Application Circuit Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 2

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
充电泵 1
ADP5600
量产 带有负输出LDO稳压器的交错式反相电荷泵
低噪声放大器(LNA)和功率放大器 1
HMC980LP4E
高电流有源偏置控制器
开关稳压器和控制器 2
LT8653S
推荐用于新设计 静态电流为6.2μA的双通道2 A、42 V同步降压型Silent Switcher 2
LT8643S
推荐用于新设计 具 2.5μA 静态电流的 42V、6A 同步降压型 Silent Switcher 2
线性稳压器 2
LT3041
推荐用于新设计 具有 VIOC 的 20 V、1 A、超低噪声、超高 PSRR 线性稳压器
LT3093
推荐用于新设计 –20V、200mA、超低噪声、超高 PSRR 负线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
ADPA9007-EVALZ

ADPA9007 Evaluation Board

立即购买 更多内容

特性和优点

  • 2-layer Rogers 4350B evaluation board with heat spreader
  • End launch 2.92 mm RF connectors
  • Through calibration path

产品详情

The EVAL-ADPA9007 consists of a 2-layer printed circuit board (PCB) fabricated from 10 mil thick Rogers 4350B copper clad mounted to an aluminum heat spreader. The heat spreader assists in providing thermal relief to the ADPA9007 and mechanical support to the PCB. The mounting holes on the heat spreader allow for attachment to larger heat sinks to improve thermal management.

The RFIN and RFOUT/VDD ports are populated by 2.92 mm female coaxial connectors, and the respective RF traces are of 50 Ω characteristic impedance. The EVAL-ADPA9007 is populated with components suitable for use over the entire operating temperature range of the ADPA9007.

The RF transmission lines are 50 Ω grounded coplanar waveguides. The package ground leads and the exposed pad connect directly to the ground plane. Multiple vias are used to connect the top and bottom ground planes, with particular focus on the area directly beneath the ground paddle, to provide adequate electrical conduction and thermal conduction to the heat spreader.

The power supply decoupling capacitors shown above represent the configuration used in characterizing the device. Full details about the part are available in the ADPA9007 data sheet, which must be consulted when using the EVAL-ADPA9007.
ADPA9007-EVALZ
ADPA9007 Evaluation Board

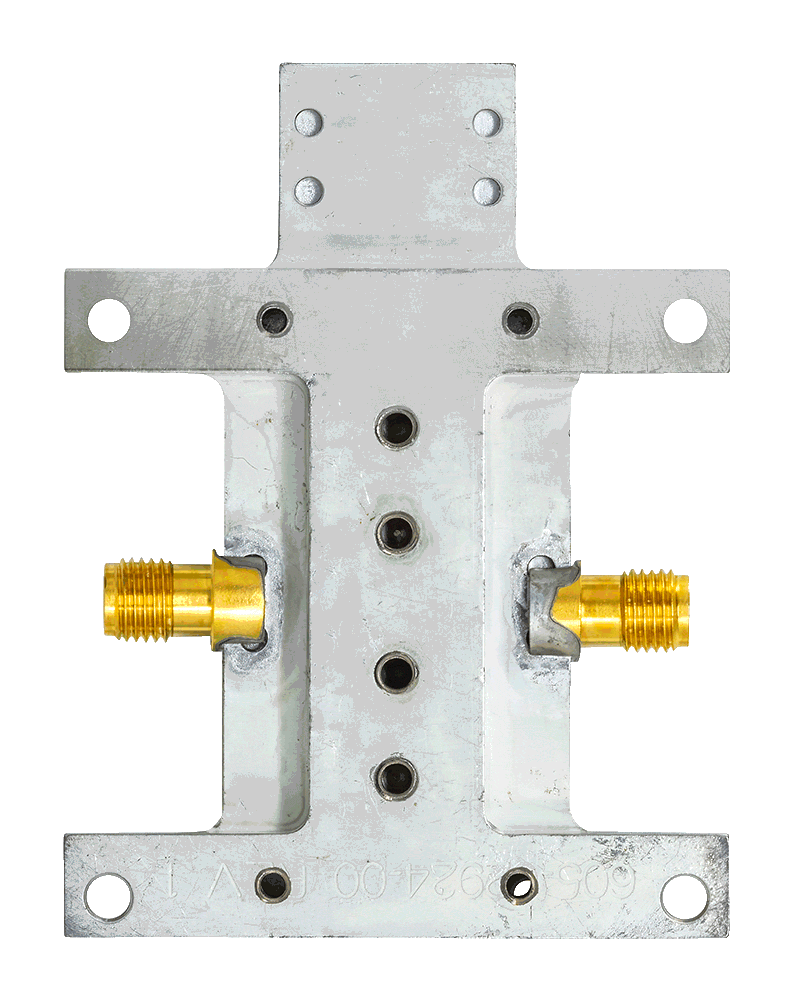

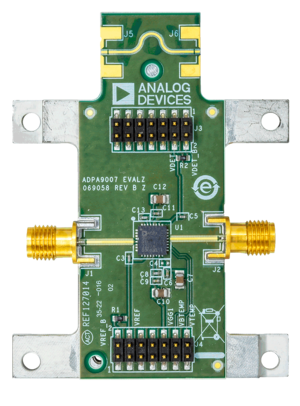

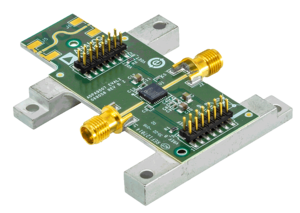

ADPA9007 Evaluation Board - Angle ADPA9007 Evaluation Board - Top ADPA9007 Evaluation Board - Bottom
