ADPA7005

18 GHz 至 44 GHz GaAs pHEMT 32 dBm (>1 W) MMIC 功率放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性

ADPA7005AEHZ

  • 输出P1dB:高达31 dBm(典型值)
  • PSAT:高达32 dBm(典型值)
  • 增益:高达15.5 dB(典型值)
  • 输出IP3:高达42.5 dBm(典型值)
  • 电源电压:5 V(1400 mA)
  • 50 Ω匹配输入/输出
  • 18引脚、7 mm × 7 mm LCC_HS封装
  • 集成功率检波器

ADPA7005CHIP

  • 输出P1dB:30.5 dBm(典型值,22 GHz至34 GHz时)
  • PSAT:32 dBm(典型值,22 GHz至34 GHz时)
  • 增益:17 dB(典型值,22 GHz至34 GHz时)
  • 输出IP3:41 dBm(典型值,22 GHz至34 GHz时)
  • 电源电压:5 V (1200 mA)
  • 50 Ω匹配输入/输出
  • 裸片尺寸:3.75 mm × 3.47 mm × 0.1 mm
更多细节
show more Icon

ADPA7005AEHZ

ADPA7005是一款集成温度补偿片内功率检波器的砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)、32 dBm饱和输出功率(PSAT) (>1 W)功率放大器,工作频率范围为18 GHz至44 GHz。ADPA7005可在32 GHz频率下提供15.5 dB的小信号增益和大约32 dBm的PSAT,采用5 V电源供电(参见数据手册中的图26)。ADPA7005在24 GHz至34 GHz范围内具有40 dBm的输出IP3,非常适合线性应用,如需要>30 dBm有效PSAT的电子对抗和仪器仪表应用。RF输入和输出进行内部匹配并经过隔直,以便轻松集成到更高电平组件中。ADPA7005采用带散热器(LCC_HS)的7 mm × 7 mm、18 引脚陶瓷无铅芯片载体封装,具有低热阻,与表贴制造技术兼容。

ADPA7005CHIP

ADPA7005CHIP是一款砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)分布式功率放大器,工作频率范围为20 GHz至44 GHz。该放大器提供17 dB小信号增益、30.5 dBm输出功率(1 dB压缩(P1dB))以及41 dBm典型输出三阶交调点(IP3)。ADPA7005CHIP需要采用5 V电源(VDD)提供1200 mA电流,输入和输出内部匹配50Ω,便于集成到多芯片模块(MCM)中。所有数据均由通过至少0.31 mm长的两条0.025 mm线焊连接的芯片获取。

应用

  • 军事与太空
  • 测试仪器仪表
  • 通信
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADPA7005AEHZ
  • HTML
  • HTML
ADPA7005AEHZ-R7
  • HTML
  • HTML
ADPA7005C-KIT
  • HTML
  • HTML
ADPA7005CHIP
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADPA7005AEHZ

评估ADPA7005 18 GHz至44 GHz、GaAs、pHEMT、32 dBm (>1 W)、MMIC功率放大器

zoom

EVAL-ADPA7005AEHZ

评估ADPA7005 18 GHz至44 GHz、GaAs、pHEMT、32 dBm (>1 W)、MMIC功率放大器

评估ADPA7005 18 GHz至44 GHz、GaAs、pHEMT、32 dBm (>1 W)、MMIC功率放大器

特性和优点

  • 带散热器的 2 层 Rogers 4350 评估板
  • 端接型 2.9 mm RF 连接器
  • 直通校准路径

产品详情

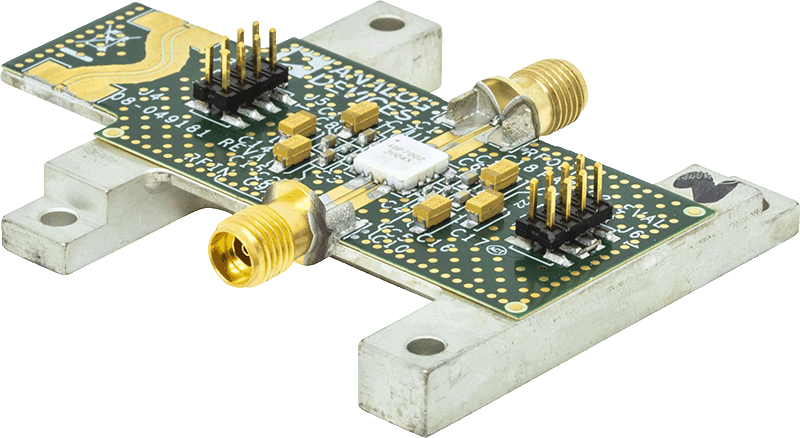

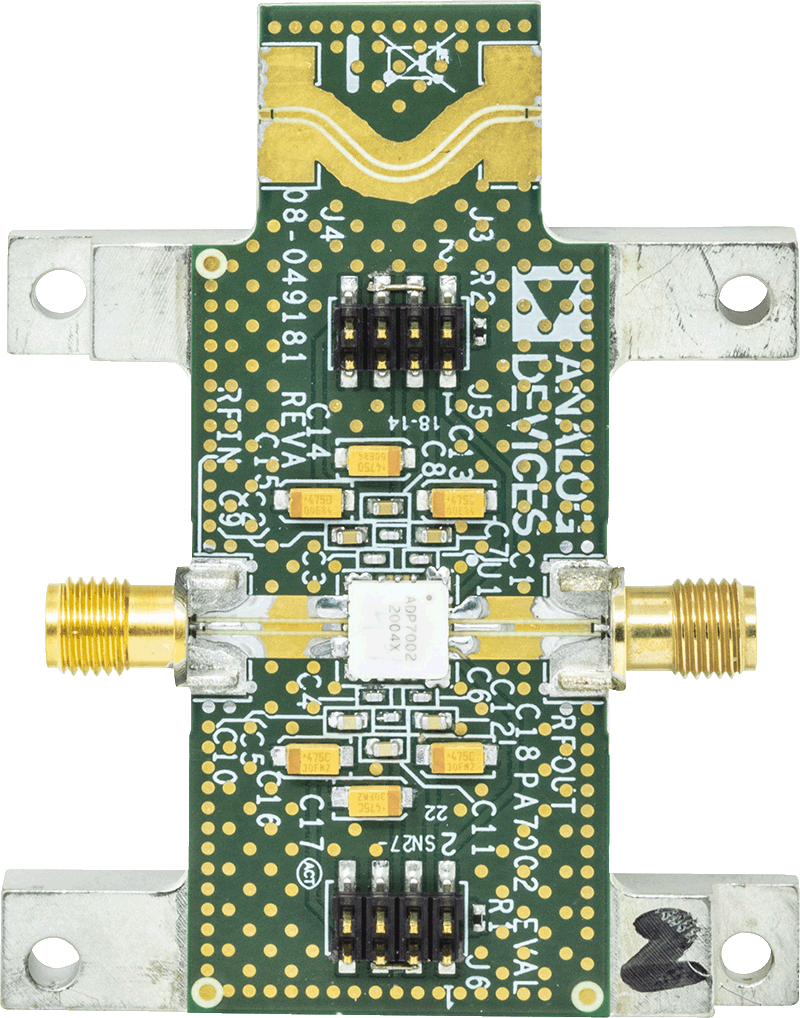

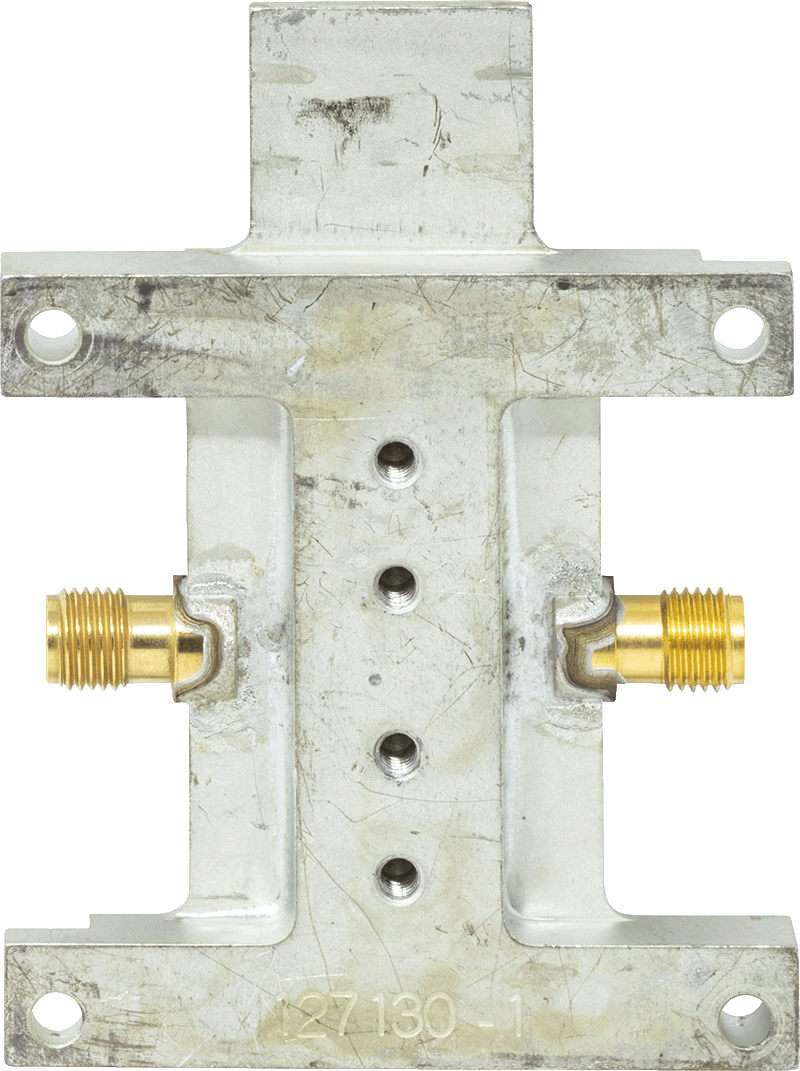

ADPA7005-EVALZ 由采用 10 mil 厚的 Rogers 4350B 铜箔制成的双层印刷电路板 (PCB) 组成,并安装在铝制散热器上。散热器有助于为套件提供散热,以及为 PCB 提供机械支撑。散热器上的安装孔便于连接到较大的散热器,从而改善热管理。ADPA7005-EVALZ 上的 RFIN 和 RFOUT 端口由 2.9 mm 母头同轴连接器填充。各自的 RF 迹线具有 50 Ω 的特性阻抗。

ADPA7005-EVALZ 内含适合在该套件的整个 −40°C 至 +85°C 工作温度范围内使用的元件。为校准板的迹线损耗,J1 和 J2 连接器之间提供一个直通校准路径。J1 和 J2 必须填充 RF 连接器才能使用该直通校准路径。有关直通校准路径的性能,请参阅表 2 和图 3。

可以通过两个 8 引脚头部来访问电源电压、接地电压、栅极控制电压和检测器输出电压(请参阅用户指南中的表 1)。

RF 迹线为 50 Ω 接地共面波导迹线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面,并特别关注接地焊盘正下方的区域,以便为散热器提供充分的导电性和导热性。

ADPA7005-EVALZ 上的电源去耦电容器代表了用于表征和评定套件的配置。可能有一个示波器,用来减少电容器数量,但示波器因系统而异。建议先移除或合并离套件最远的最大电容器。
