概览
优势和特点
- 高功效异步升压转换器，最多可驱动6个白色LED
- 输入电压范围：2.7 V至5.5 V
- 128步可编程背光LED电流级（最大30 mA）
- 环境光检测和自主的背光调整
- 可编程背光渐亮/渐暗时间
- 可编程背光衰减和关闭时间
- 8个可配置GPIO引脚（输入、输出、最高可达4 × 4的键盘）
- 最多3路辅助LED吸电流（1个专用、2个可配置）
- 64级可编程辅助LED电流水平（最大14 mA）
- 可编程辅助LED渐亮/渐暗时间
- 可编程辅助LED开/关时间（可闪烁）
- I2C兼容串行接口
- 中断线路，用于向外部处理器提供信号(INT)
- 硬复位(RST)
- 电流限制保护
- 热过载保护

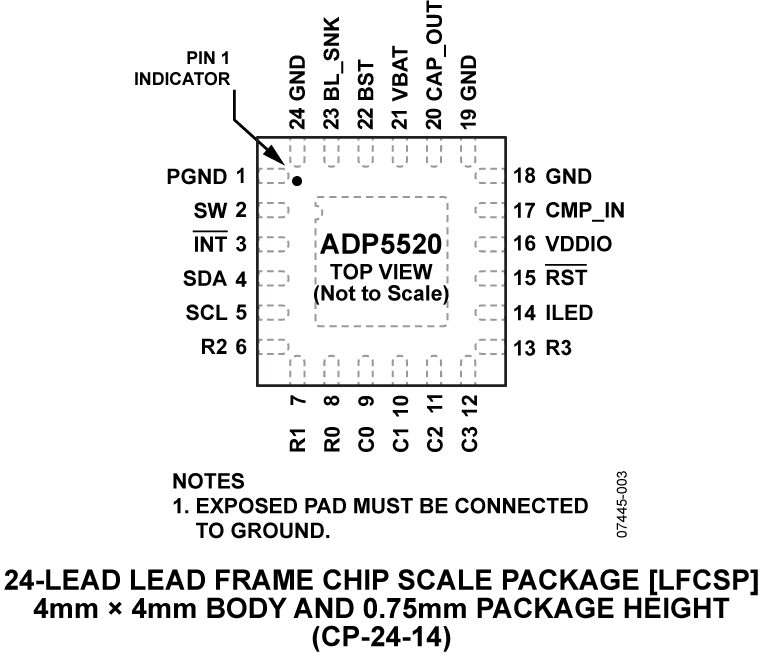

- 采用小型4.0 mm × 4.0 mm、24引脚LFCSP封装
产品详情
ADP5520是一款多功能单芯片、白色LED背光驱动器，具有用户可配置的I/O扩展器。该器件适合手机翻盖或滑块部分需要背光、I/O信号和检测、辅助LED照明和键盘功能的手机应用。ADP5520通过集成I2C兼容串行接口和单线中断，大幅减少了与柔性铰链上基带处理器接口所需的线路总数。ADP5520可以检测环境光水平并相应地调整背光亮度，进而延长电池工作寿命。
完成配置后，该器件能够控制翻盖/滑块背光强度、开/关时间、亮度衰减和渐变，而无需主机处理器的干预，从而能节省宝贵的电池电量。
应用- 显示器背光驱动器，适合需要滑块或翻盖键盘功能并集成单个或多个LED指示灯的手机
产品分类
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (1)
参考资料
-
ADI病人监护仪中的典型模块脉搏血氧仪解决方案12/18/2016
-
心电图(ECG)解决方案12/17/2016
-
ADP5520 LED Driver11/5/2010
-
ADI公司如何看待自由和开源软件3/1/2010 模拟对话
软件代码及系统需求
驱动/参考代码
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADP5520ACPZ-R7 | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 5mm w/ EP) | |
| ADP5520ACPZ-RL | 材料声明 | 质量和可靠性 | 24-Lead LFCSP (4mm x 5mm w/ EP) | |
| Wafer Fabrication Data |
