ADN4668

3 V LVDS 四通道CMOS差分线接收器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 接收器输入引脚提供±15 kV ESD保护
  • 开关速率:400 Mbps(200 MHz)

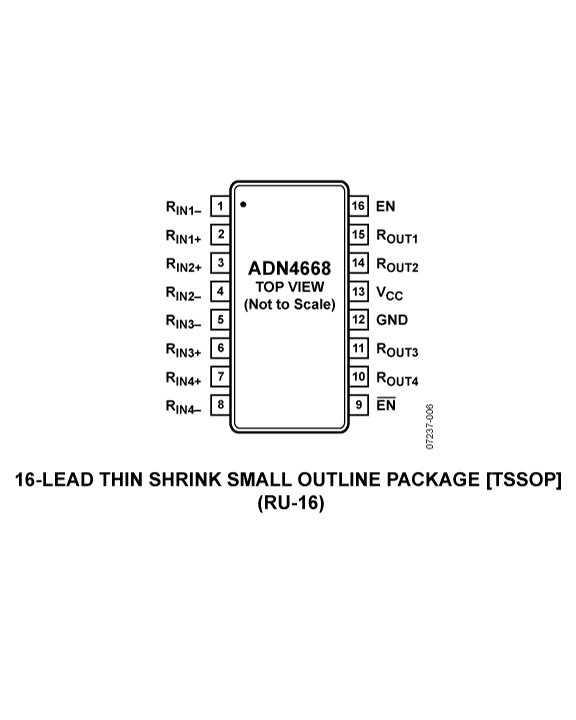

  • 流通引脚配置简化印制电路板布线
  • 通道到通道偏移:150 ps(典型值)
  • 差分偏移:100 ps(典型值)
  • 传播延迟:2.7 ns(最大值)
  • 电源电压:3.3 V
  • 断电时具有高阻抗输出
  • 低功耗设计(待机功耗典型值为3 mW)
  • 可与现有的5 V LVDS驱动器配合使用
  • 接收小摆幅(典型值310 mV )差分输入信号电平
  • 支持开路、短路,以及终止输入故障安全
更多细节
show more Icon
ADN4668是一款四通道CMOS低压差分信号(LVDS)线接收器,提供400 Mbps(200 MHz)以上的数据速率及超低功耗。ADN4668具有流通引脚配置,可以轻松实现印制电路板布线以及输入信号与输出信号的分离。这款器件接收低压(典型值310 mV)差分输入信号,并将其转换为单端3 V TTL/CMOS逻辑电平。

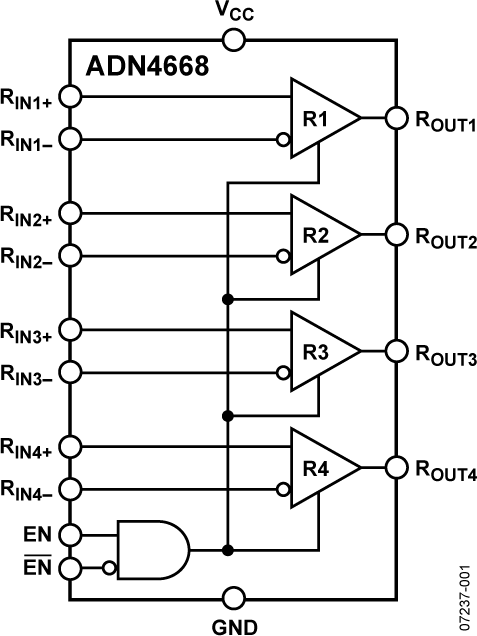

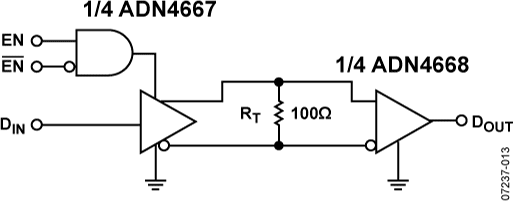

ADN4668还提供高电平有效和低电平有效的启用/禁用输入(EN 和/EN),以控制全部的4个接收器。它们可禁用接收器,并将输出切换为高阻抗状态。这个高阻抗状态允许对一个或多个ADN4668的输出进行多路复用,以将待机功耗降低至3 mW(典型值)。ADN4668及与其配合使用的驱动器ADN4667,可为高速点对点数据传输提供全新的解决方案,并为发射极耦合逻辑(ECL)或正射极耦合逻辑(PECL)提供低功耗的替代方案。
