ADN4665

量产

3 V、LVDS、四通道、CMOS差分线路驱动器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输出引脚提供±15 kV ESD保护
  • 转换速率：400 Mbps (200 MHz)
  • 差分偏斜：100 ps（典型值）
  • 差分偏斜：400 ps（最大值）
  • 传播延迟：2 ns（最大值）
  • 3.3 V电源
  • 差分信号：±350 mV
  • 低功耗：13 mW（典型值）
  • 与现有5 V LVDS接收器兼容
  • 关断时为高阻抗LVDS输出
  • 符合TIA/EIA-644 LVDS标准
  • 欲了解更多特性，请参考数据手册

ADN4665是一款四通道、CMOS、低压差分信号(LVDS)线路驱动器，提供400 Mbps (200 MHz)以上的数据速率，功耗超低。



该器件接受低压TTL/CMOS逻辑信号，并将其转换成典型值为±3.5 mA的差分电流输出，以便驱动双绞线电缆等传输介质。所传输的信号在接收端的端接电阻上产生典型值为±350 mV的差分电压，然后由LVDS接收器将其转换为TTL/CMOS逻辑电平。



ADN4665还提供高电平有效和低电平有效使能/禁用输入（EN和EN）。这些输入控制所有四个驱动器，并在禁用状态下关闭电流输出，将静态功耗降至典型值10 mW。ADN4665为高速点对点数据传输提供一种新的解决方案，可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL)，功耗则更低。

          应用
  • 背板数据传输
  • 电缆数据传输
  • 时钟分配

    •
    ADN4665
    3 V、LVDS、四通道、CMOS差分线路驱动器

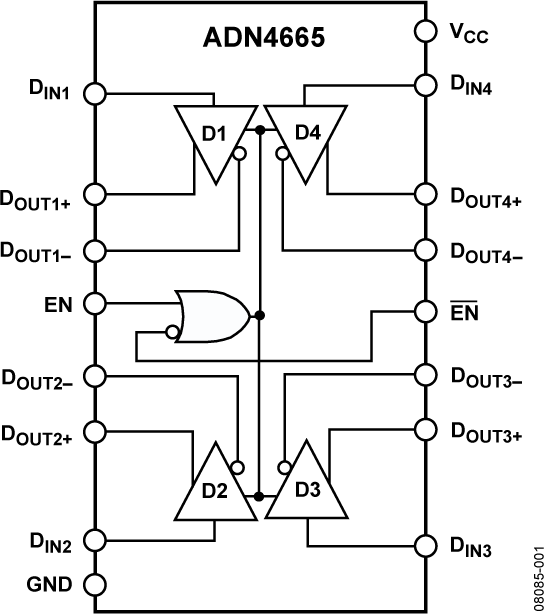

    ADN4665-fbl
