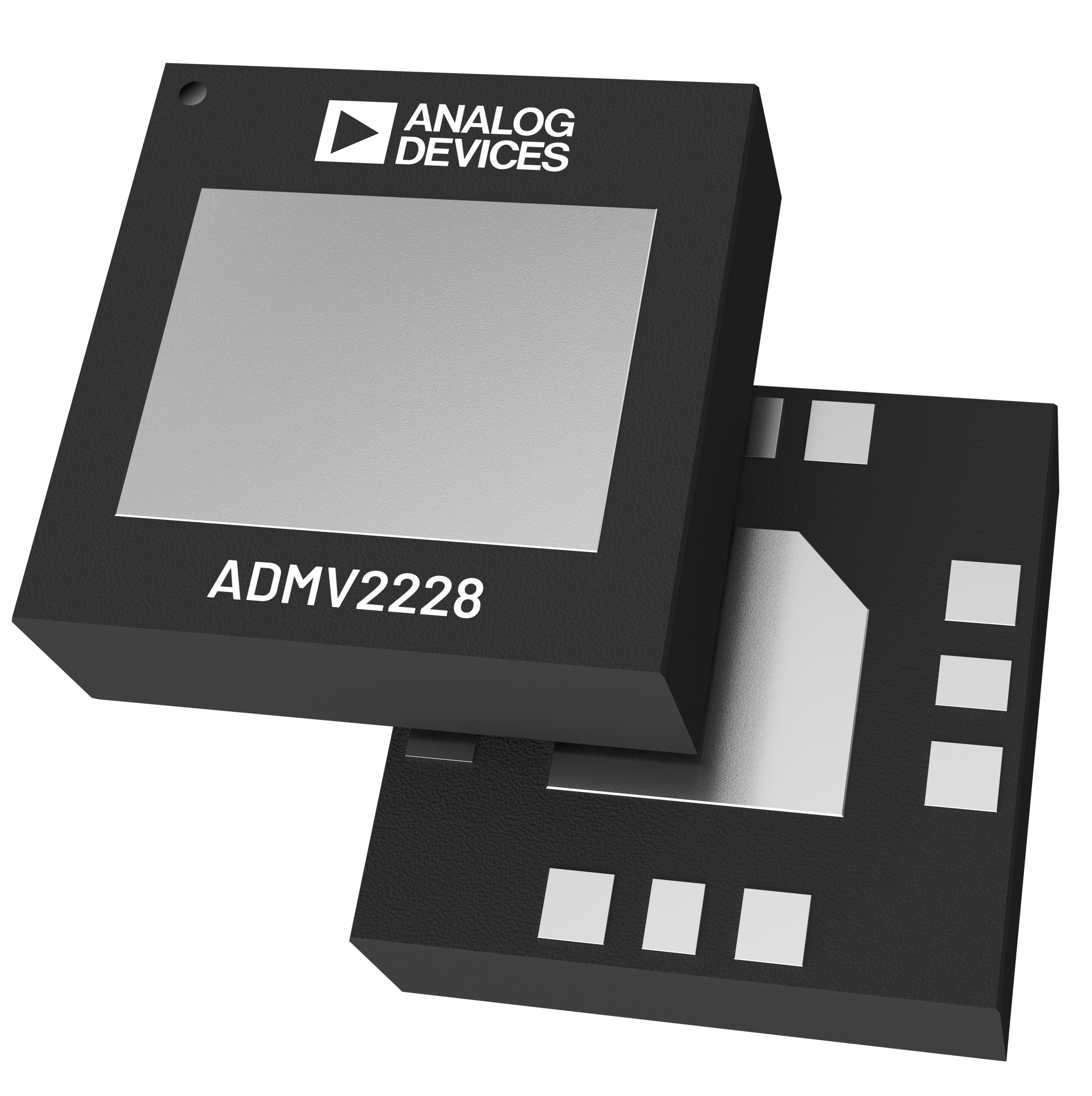

ADMV2228
推荐用于新设计24.0 GHz 至 29.5 GHz 板载天线
- 产品模型
- 2
概述
- RF 范围：24.0 GHz 至 29.5 GHz
- 表面贴装单元件天线
- 支持双极化和单极化
- 天线增益：5 分贝
- 回波损耗：10 dB（ANT_PORT1，3 中的单个元素 × 3 配置）
- 3.25 mm × 3.25 mm，12 端岸面栅格阵列 (LGA) 封装
ADMV2228 是一款板载双极化、表面贴装、单元件天线。ADMV2228 工作频率在 24.0 GHz 至 29.5 GHz 之间，能够在 5G 新无线电（NR）N257、N258 和 N261 频段内工作。ADMV2228 通过在表面贴装元件中提供整个元件天线堆叠来简化天线阵列板设计，从而可以根据应用设计和组装小型或大型阵列。
ADMV2228 具有针对两种极化的对称馈电和辐射模式，允许根据馈电方案在电路板上旋转套件。
通过使未使用的极性引脚悬空或接地，ADMV2228 可以用作单极化天线。或者，它可以相对于水平面以 45° 的角度组装，形成具有倾斜（±45°）极化的双极化天线。
对于圆极化，对天线馈电端口应用 90° 相移（由延迟线或任何类似机制引入）。
ADMV2228 采用紧凑型 3.25 毫米 × 3.25 毫米基板栅格阵列 [LGA] 封装，工作温度范围为 −55°C 至 +135°C。
应用
- 5G 毫米波应用
- 宽带通信
参考资料
数据手册 1
申请保密协议
完成保密协议（NDA）后可获得完整的文件。
申请保密协议ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADMV2228BCCZ | LGA/CASON/CH ARRY SO NO LD | ||
| ADMV2228BCCZ-RL7 | LGA/CASON/CH ARRY SO NO LD |
