概览
优势和特点
- 低成本、紧凑型电流检测解决方案
- 提供三种增益版本：
+20V/V (ADM4073T)
+50V/V (ADM4073F)
+100V/V (ADM4073H) - 满量程精度：±1.0°
- 电源电流：500 µA
- 宽带宽：1.8 MHz
- 工作电压范围：+3 V至+28 V
- 宽共模电压范围：+2 V至+28 V，独立于电源电压
- 工作温度范围：-40°C至+125°C
- 提供6引脚SOT-23封装
- 与MAX4073引脚兼容
产品详情

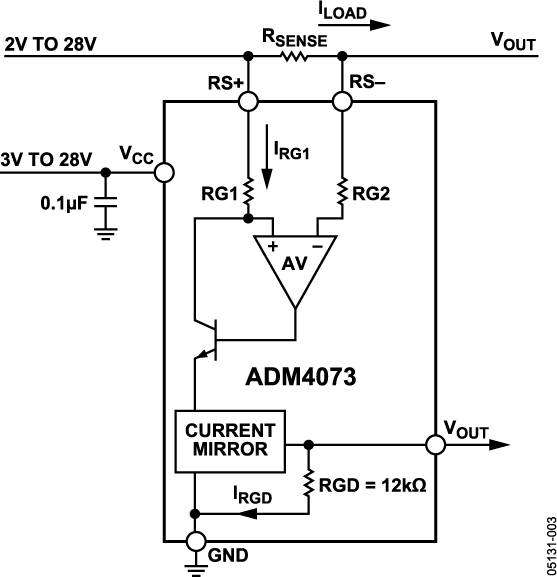

ADM4073是一款低成本、高端电流检测放大器，提供电压输出，而不需要增益设置电阻。因此，它是小型便携式应用的理想选择，例如：蜂窝电话、笔记本电脑、PDA以及其它电流监控极为重要的应用系统。高端电流监控确保接地路径不中断，使得该器件特别适合可充电的电池供电系统；1.8 MHz宽带宽则使它适合用在电池充电器控制环路内部。输入共模范围为+2 V至+28 V，与电源电压无关。
通过可选外部检测电阻和三个增益选项可设置满量程电流读数。ADM4073是一款高度集成的简单、紧凑型电流检测解决方案。
ADM4073采用+3 V至+28 V单电源供电，仅耗用0.5 mA的电源电流。该器件的额定温度范围为-40°C至+125°C汽车应用温度范围，采用6引脚SOT-23封装。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
AN-669: 有效地使用AD628精密增益模块 (Rev. 0)12/15/2006
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADM4073FWRJZ-REEL7 | 材料声明 | 质量和可靠性 | 6-Lead SOT-23 | |
| ADM4073HWRJZ-REEL7 | 材料声明 | 质量和可靠性 | 6-Lead SOT-23 | |
| ADM4073TWRJZ-REEL7 | 材料声明 | 质量和可靠性 | 6-Lead SOT-23 | |
