ADL8150

推荐新设计使用

GaAs、HBT、MMIC、低相位噪声放大器,6 GHz至14 GHz

产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • OP1dB:18 dBm(典型值,7 GHz至12 GHz时)
  • PSAT:22 dBm(典型值,7 GHz至12 GHz时)
  • 增益:12 dB(典型值,7 GHz至12 GHz时)
  • OIP3:30 dBm(典型值)
  • 相位噪声:-172 dBc/Hz(10 kHz失调时)
  • 电源电压:5 V (74 mA)
  • 6引脚、2 mm × 2 mm LFCSP
ADL8150
GaAs、HBT、MMIC、低相位噪声放大器,6 GHz至14 GHz
ADL8150ACHIP Functional Block Diagram ADL8150ACHIP Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型


评估套件

eval board
EVAL-ADL8150

评估 6 GHz 至 14 GHz、ADL8150 GaAS、HBT、MMIC、低相位噪声放大器

特性和优点

  • 4 层、Rogers 4350B 和 Isola 370HR 评估板。
  • 端接型 2.9 mm RF 连接器
  • 直通校准路径(未接入设备)

产品详情

ADL8150-EVALZ 由用 10 mil 厚的 Rogers 4350B 和 Isola 370HR 铜箔制成的 4 层印刷电路板 (PCB) 组成,形成 62 mil 的标称厚度。ADL8150-EVALZ 上的 RFIN 和 RFOUT 端口接入 2.9 mm 母头同轴连接器,其各自的 RFIN 和 RFOUT 迹线都具有 50 Ω 特性阻抗。ADL8150-EVALZ 装有适合在 ADL8150 的整个 -40°C 至 + 85°C 工作温度范围内使用的组件。为校准板的回溯损耗,J1 和 J2 连接器之间提供一个直通校准路径。J1 和 J2 必须安装 RF 连接器,才能使用该直通校准路径。有关直通校准路径的性能,请参阅表 2 和图 3。

在 ADL8150-EVALZ 中,集成了一个具有超低噪声、超高电源电压抑制比 (PSRR) 的线性稳压器。该低噪声调节器提供了干净的电源,来对 ADL8150 进行偏置。

ADL8150-EVALZ 上的 RFIN 和 RFOUT 迹线为 50 Ω、接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面,并特别关注接地焊盘正下方的区域,以便提供充分的导电性和导热性。

ADL8150-EVALZ 上的电源去耦电容器代表了用于表征和评定套件的配置。有关 ADL8150 的完整详细信息,请参阅 ADL8150 数据手册,在使用 ADL8150-EVALZ 时,必须同时参阅该数据手册和本用户指南。

EVAL-ADL8150
评估 6 GHz 至 14 GHz、ADL8150 GaAS、HBT、MMIC、低相位噪声放大器

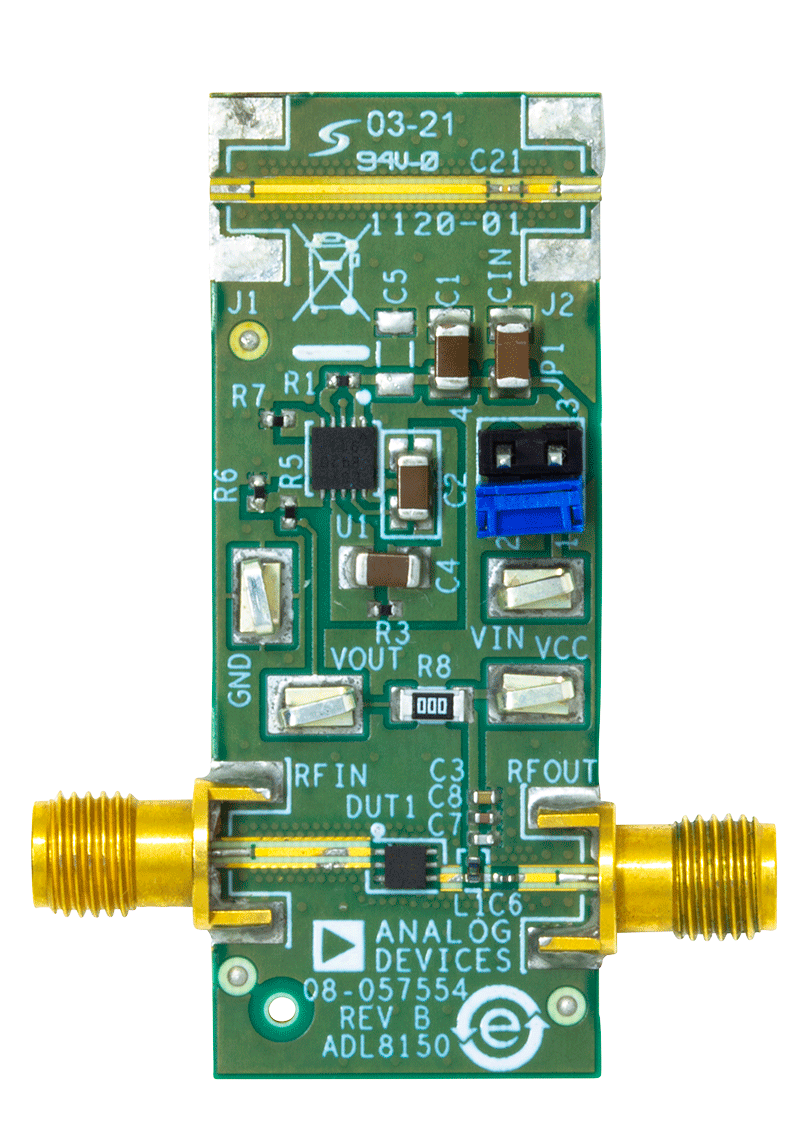

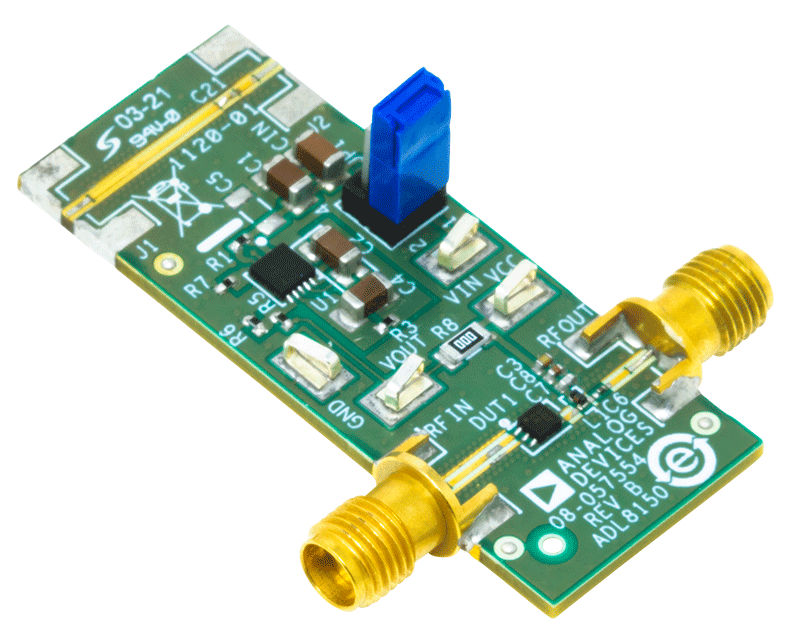

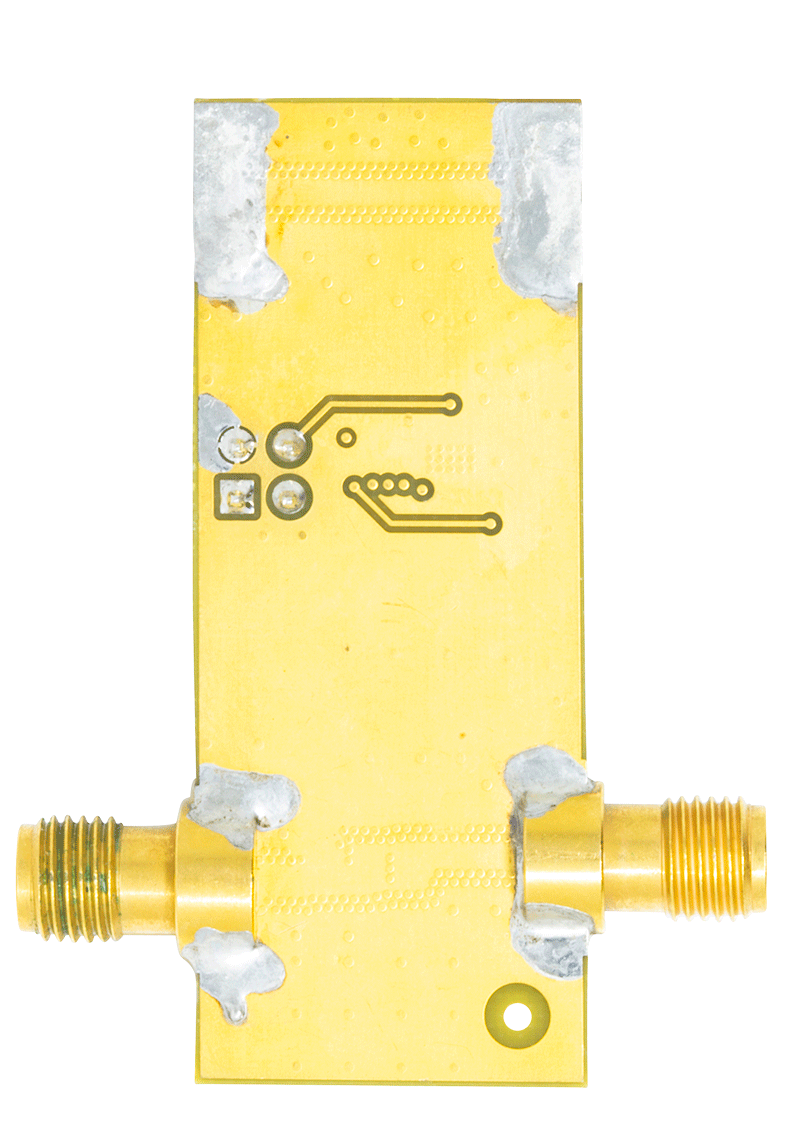

ADL8150 Evaluation Board ADL8150 Evaluation Board - Top View ADL8150 Evaluation Board - Bottom View
