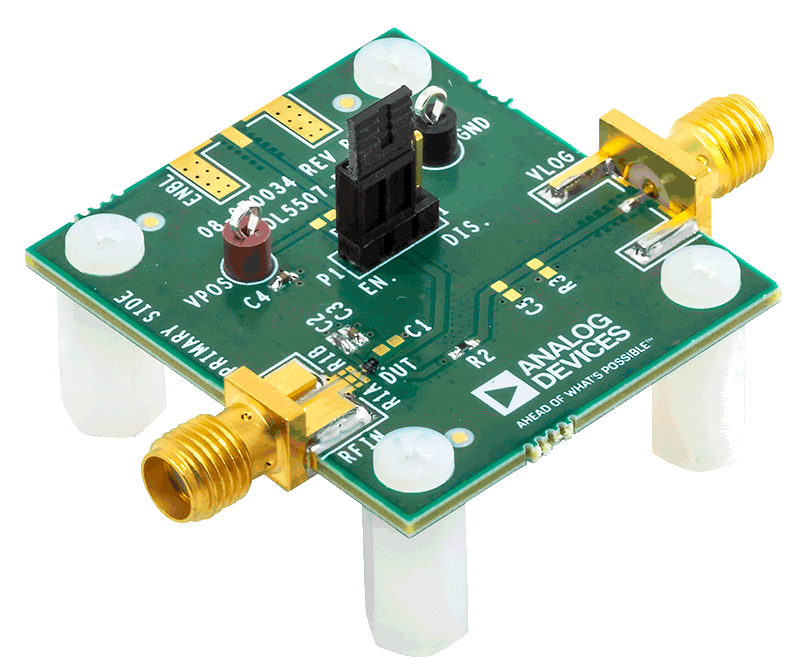

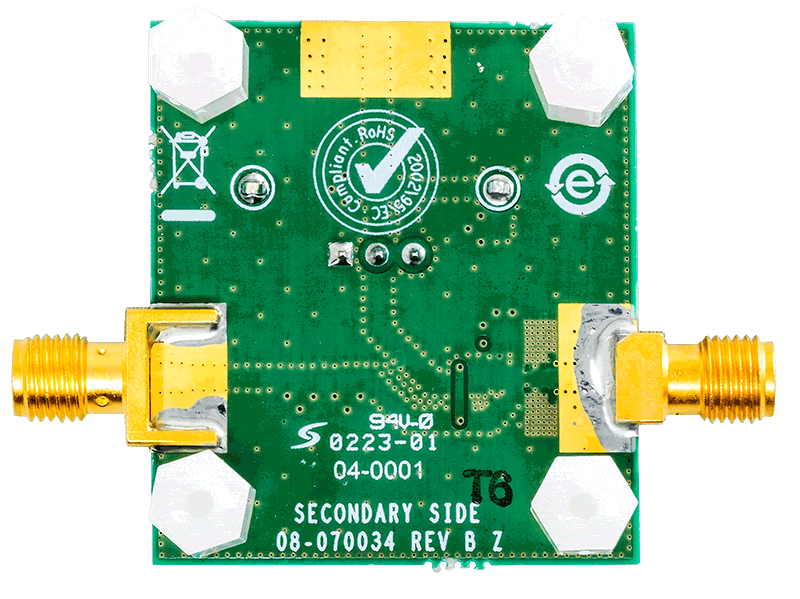

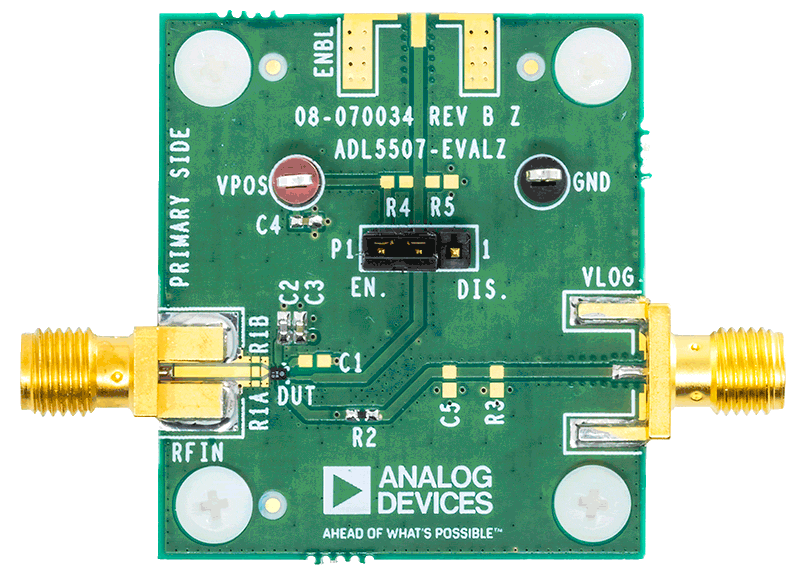

ADL5507

ADL5507 是一款完整的低功耗宽带对数 RF 功率检波器，用于测量 10 MHz 至 12 GHz 频率范围内的射频信号。该套件针对在 55 dB 动态范围内（当以 50 Ω 端接时）进行精确的 RF 信号电平测量进行了优化，从 −56 dBm 到 −1 dBm，频率为 3.6 GHz。它提供了比使用分立二极管检测器更宽的动态范围和更好的精度。它的高灵敏度可以测量低功耗水平，从而减少需要耦合到检波器的功率量。

为方便起见，信号输入内部采用 AC 耦合，使用串联 25 pF 电容器。因此，电源可以直流接地。通过外部 51 Ω 分流电阻可获得宽带 50 Ω 匹配。该高通耦合的转折点约为 4 MHz，决定了最低工作频率。

ADL5507 输出接口处的直流电压与其输入处施加的 RF 信号电平呈线性（dB）关系。它经过精确的温度补偿，在 −40°C 至 +105°C 的全外壳工作温度范围内提供通常优于 ±1 dB 的测量精度。输出接口具有足够的能力来驱动各种模数转换器（ADC）和其他电路。

CFLT 接口可以对输出信号进行额外的纹波和噪声滤波，而不会降低 VLOG 接口的驱动能力。这是通过在 CFLT 和 VLOG 接口之间连接电容器实现的。

三态 ENBL 接口可在有效正输出斜率模式、有效负输出斜率模式和低功耗关断模式之间切换套件。在正输出斜率模式下，当输入信号电平从 0.35 mV rms（−56 dBm）增加到 200 mV rms（−1 dBm）时，ADL5507 输出大约从 0.1 V 增加到 1.2 V。在负输出斜率模式下，当输入信号电平从 200 mV rms（−1 dBm）减少到 0.35 mV rms（−56 dBm）时，输出大约从 1 V 减少到 0 V。关断时输出接口变为高阻抗，以避免外部滤波器电容放电。

ADL5507 采用 6 球 WLCSP 封装，采用 3.3 V 电源供电，功耗为 12.5 mA。在关断模式下，典型的禁用电源电流为 <100 μA。

应用

• 有线和无线终端设备的 RSSI 和 TSSI
• 射频变送器或接收器功率测量
• 宽带自动增益控制
