概览

优势和特点

  • 针对所有输入电流优化,响应速度极快
    欲了解更多信息,请参考数据手册。
  • 100倍输入范围:1 pA至10 mA
  • 法则一致性:±0.25 dB(100 pA至100 µA)
  • 对数比或固定截点运算
  • 精确基准电压和基准电流
  • 自适应光电二极管(PD)偏置,低暗电流
  • 可编程对数斜率和截距
  • VLOG引脚默认对数斜率为10 mV/dB
  • 单电源或双电源供电

产品详情

ADL5304是高速对数转换器,在整个200 dB(1 pA至10 mA)测量范围内具有快速响应和低噪声。ADL5304的对数斜率标称值为10 mV/dB (200 mV/十倍);其他的数值也很容易配置。可在宽范围内通过内部100 nA电流源对对数截距进行编程,或者针对对数比应用在外部编程。3.162 fA的默认截距使100 nA测量范围的中点定于VLOG = 1.5 V。

仅需一个5 V单正电源便可在额定的1 pA至3 mA输入范围内工作。双电源供电可将额定输入电流范围扩展至10 mA。

ADL5304支持对数自变量的双电流输入。分子输入INUM经NPN晶体管的集电极,于低失调JFET放大器附近连入反馈路径。分母电流IDEN以同样方式处理,允许对数比值运算。输入求和节点(INUM和IDEN)在1.5 V的恒定默认电压下工作。VSM1至VSM4引脚位于INUM和IDEN输入的侧面以提供守护电压,从而使漏电流降至低点。

自适应光电二极管偏置专为光学测量而提供。监控电流是INUM 的1.1倍,在IMON引脚输出,外部电阻RMNTR是光电二极管串联电阻(RS) 的10倍,在光电二极管两端施加电压,通过一阶将内部PD结保持在0 V,从而使暗电流降至低点。

VLOG输出被缓冲,并且可通过内部增益设置电阻重新调整。随着ILOG 从1 pA至10 mA的10倍变化,内部ILOG可在−400 μA至+400 μA范围内变化。这对应于图1所示默认配置中VLOG引脚上的0.5 V至2.5 V电压变化。

准确的1.5 V(1P5V引脚)和2.0 V(2VLT引脚)基准输出允许使用外部电阻对截点精确进行重新定位。

ADL5304采用32引脚5mm × 5 mm LFCSP封装,额定工作温度范围为-40℃至+85℃。

应用
- 高精度光功率测量
- 宽范围基带对数压缩
- 针对高速APC环路的多功能检波器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

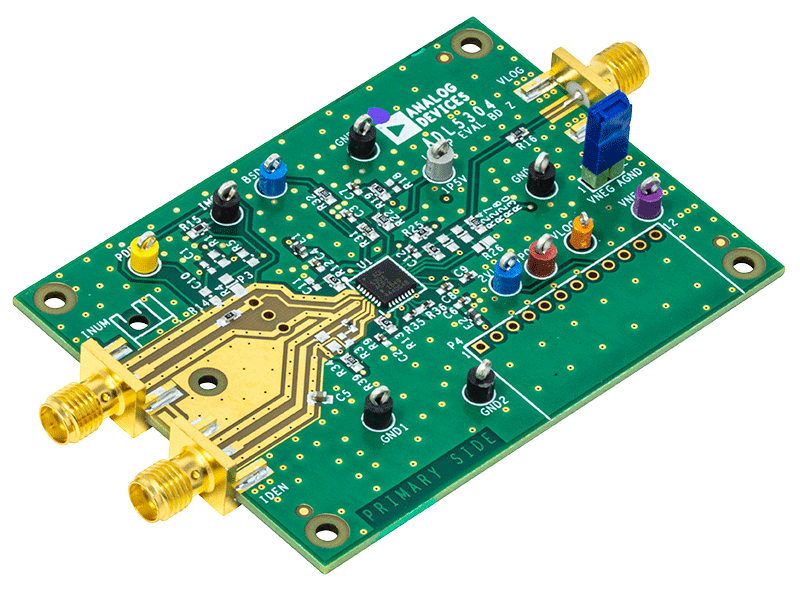

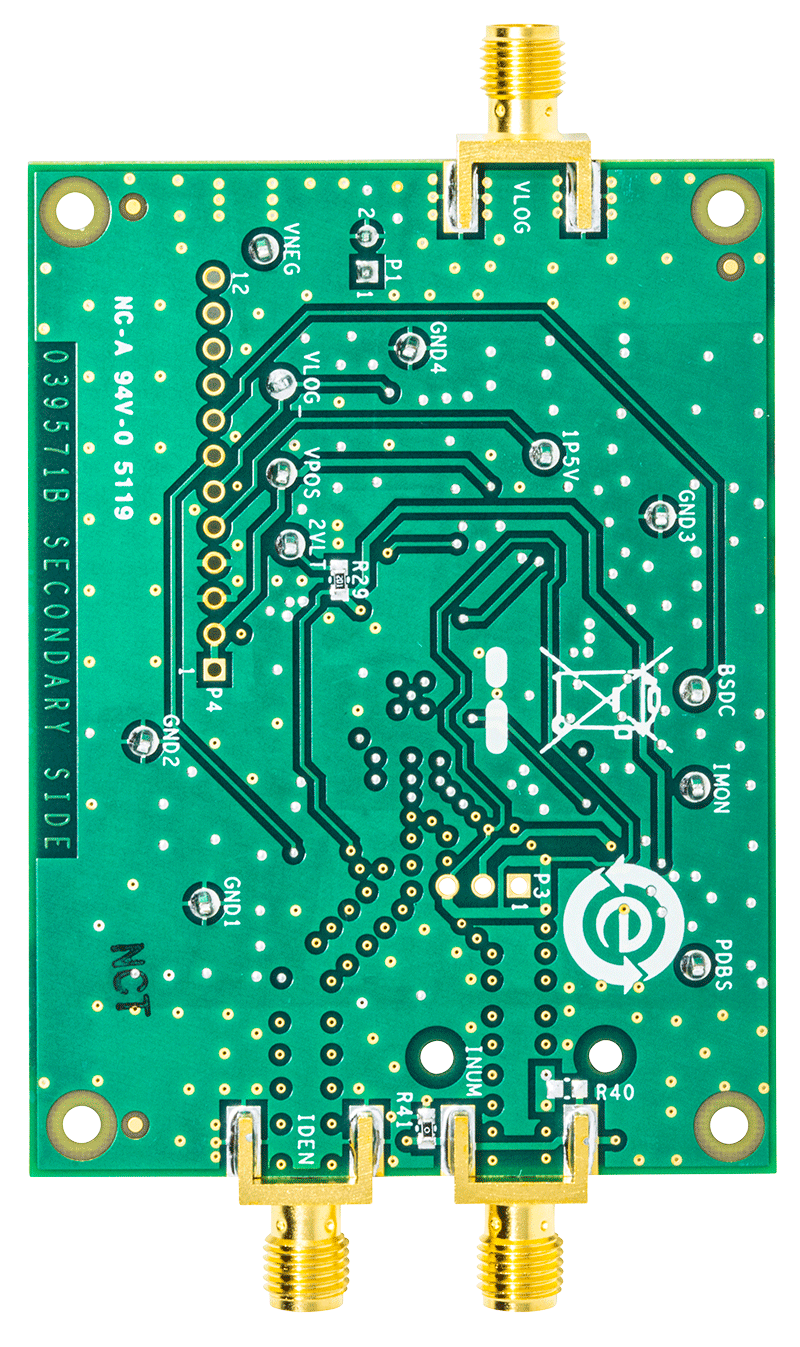

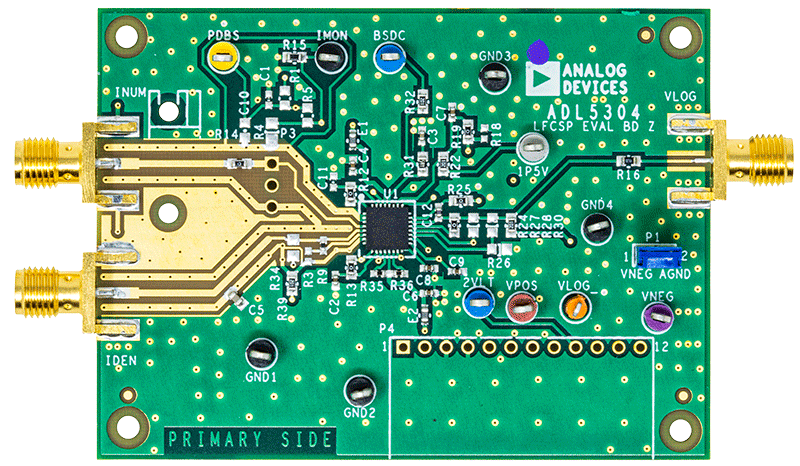

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

ADL5304

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
ADL5304ACPZ-R2 材料声明 质量和可靠性 32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)
ADL5304ACPZ-R7 材料声明 质量和可靠性 32-Lead LFCSP (5mm x 5mm x 0.85mm w/ EP)
