ADL5246

集成½ W驱动放大器的3 GHz 可变增益LNA

过期

不是您想寻找的产品？

去产品选项表

查看所有文档

提问

在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:

搜索

您可以在其他地方找到帮助

支持

ADI 一站式购物体验可以回答您的所有问题

访问 ADI 技术支持页面

在 ADI 论坛寻求帮助

在 EngineerZone 交流

FAQs

Sales & Ordering FAQs

特性

RF输出频率范围： 0.6 GHz至3 GHz
输出IP3： 37 dBm (2.2 GHz)
输出P1dB： 28 dBm (2.2 GHz)
输入放大器噪声系数： 1 dB (2.2 GHz)
最大增益： 31.5 dB (2.2 GHz)

电压可变衰减范围： 45 dB
衰减控制范围：0 V至3.3 V
用于低噪声VGA的集成式旁路开关
50 Ω匹配输入级
3.3 V至5 V单电源

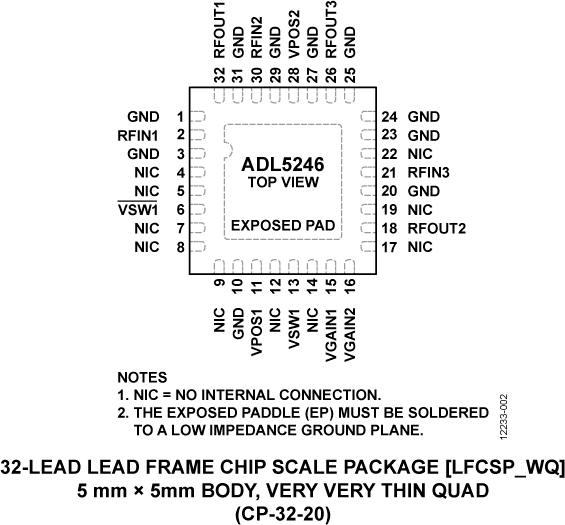

32引脚、5 mm x 5 mm LFCSP封装

更多细节

ADL5246是一款高性能、低噪声可变增益放大器(VGA)，针对多标准基站接收机和点对点接收(Rx)与发送(Tx)应用而优化。该器件具有低噪声系数和出色的线性度性能，可用于各种应用中。

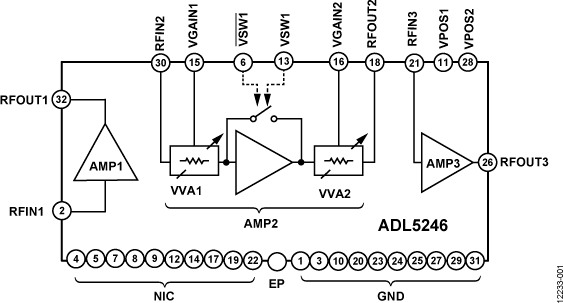

该器件集成低噪声放大器、高线性度VGA以及½ W输出驱动器级。可变衰减器网络经过优化，可在45 dB增益控制范围内提供高线性度性能。该器件的增益通过单极性控制电压可在0 V至3.3 V范围内设置。ADL5246的输出级是一个外部调谐½ W驱动放大器，允许器件针对0.6 GHz至3 GHz范围内的任意频率进行优化，平均调谐带宽为200 MHz。 VGA与最终驱动放大器之间可使用外部滤波器。 ADL5246可在3.3 V与5 V之间进行偏置，以便在性能与功耗之间达成平衡。

ADL5246采用高级GaAs工艺制造而成，采用32引脚、RoHS兼容型5 mm × 5 mm LFCSP封装，额定工作温度范围为−40°C至+105°C。

应用

多标准无线电接收机
点对点Rx和Tx
仪器仪表
军用和航空航天产品

查看所有文档

提问

在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:

搜索

您可以在其他地方找到帮助

支持

ADI 一站式购物体验可以回答您的所有问题

访问 ADI 技术支持页面

在 ADI 论坛寻求帮助

在 EngineerZone 交流

FAQs

Sales & Ordering FAQs

技术文档 2

ADL5246: 3 GHz Variable Gain LNA with Integrated ½ W Driver Amplifier Data Sheet (Rev.A) 05/05/2014

采用高动态范围中频接收器简化下一代微波点对点调制解调器的设计 11/01/2014

参考资料 1

RF、微波和毫米波IC选型指南 07/13/2018

EVAL-ADL5246

ADL5246评估板

EVAL-ADL5246

ADL5246评估板

立即购买更多内容

产品详情

ADL5246-EVALZ是一款配置齐全的4层FR408评估板。工作时需使用一个5 V/500 mA电源和两个3 V/100 mA电源。可变增益放大器(AMP2)为模拟受控型，并且0 V至3.3 V增益控制引脚可独立工作或配合使用。内部旁路开关采用3.3 V互补逻辑工作。 LNA (AMP1)、VGA (AMP2)和DRIVER (AMP3)可通过VCC1、VPOS1、VPOS2 VCC3和GND测试环路单独进行偏置。 VCC1为LNA (AMP1)提供偏置。 VPOS1和VPOS2为VGA (AMP2)提供偏置。 VPOS1为VGA放大器电路提供偏置，VPOS2则为内部VVA以及DRIVER (AMP3)的偏置电路提供偏置。使用DRIVER时必须连接和VPOS2和VCC3。 VPOS1和VPOS 2通过R6和R7连接到内部电源层。移除R6和R7可允许单独对VPOS1和VPOS2供电。完全级联的信号链——LNA驱动VGA，后接DRIVER——可利用可用电阻和电容焊盘进行配置。

资料

ZIP

ADL5246 Gerber Files
