概览
优势和特点
- 0.5 dB LSB步进至31.5 dB
- 每位单个控制线路
- 误码率：±0.5 dB（典型值）
产品详情

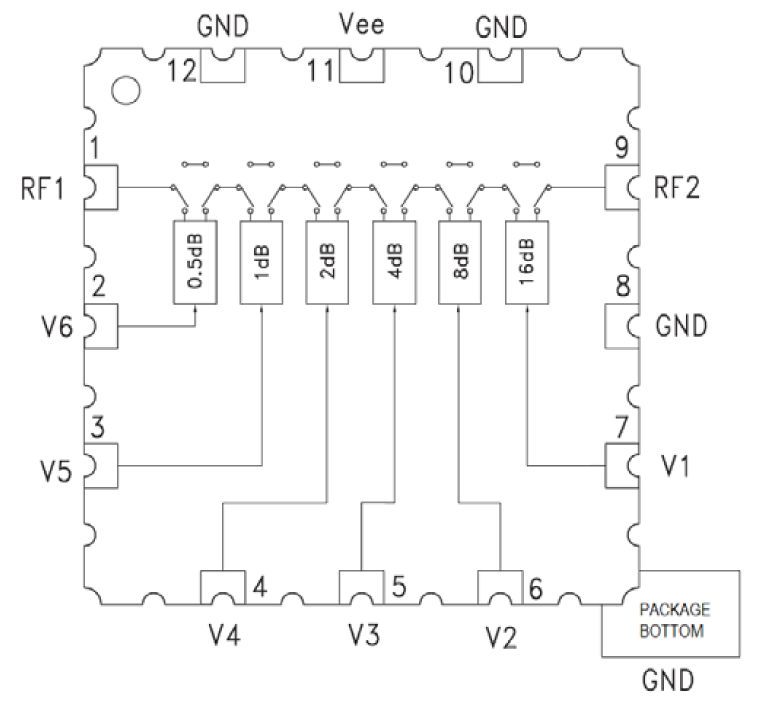

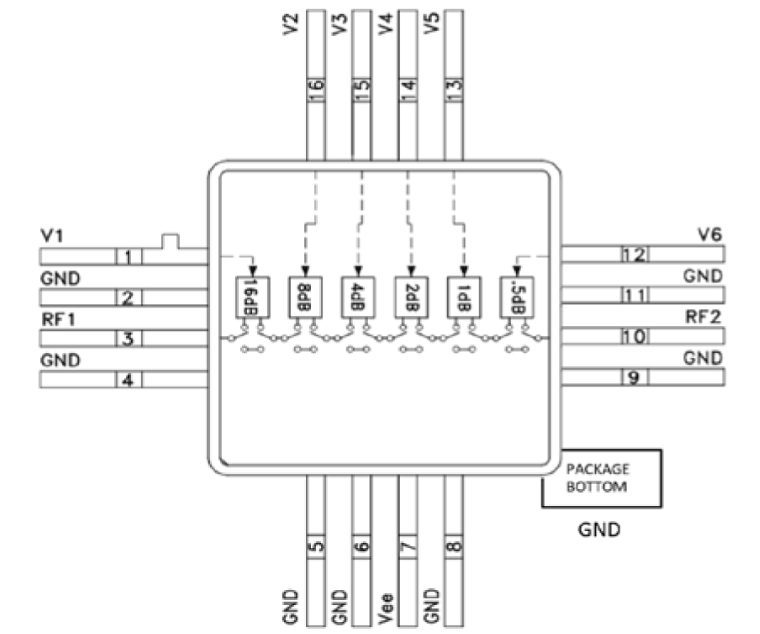

ADH424S是一款宽带6位GaAs IC数字衰减器，提供K级元件评估的裸片形式。 工作频率范围为DC到13 GHz，插入损耗低于4 dB典型值。 衰减器位值为0.5 (LSB)、1、2、4、8和16 dB，总衰减为31.5 dB。 衰减精度非常高，典型步长误差为± 0.5 dB，IIP3为+38 dBm。 六个控制电压输入，在0和-5V之间切换，用于选择每个衰减状态。 单个Vee偏置为-5V，允许在低至DC的频率下运行。
应用
- 军事和太空
- 收发器
- 测试设备和传感器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADH424-701G16 | 材料声明 | 质量和可靠性 | 16-Lead Flat Package with Gullwing Formed Leads | |
| ADH424-701LH5 | 材料声明 | 质量和可靠性 | 12-Lead LCC (5.08mmm x 5.08mm) | |
| HMC8802 | 材料声明 | 质量和可靠性 | CHIPS OR DIE | |
| Wafer Fabrication Data |
