特性
- 无源： 无需直流偏置
- 高输入IP3： 20 dBm
- 高LO/RF隔离： 45 dB
- 高2LO/IF隔离： 50 dB
- 宽IF带宽： 16 - 22 GHz
- 上变频和下变频应用
- 裸片尺寸： 1.14 x 1.1 x 0.1 mm
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

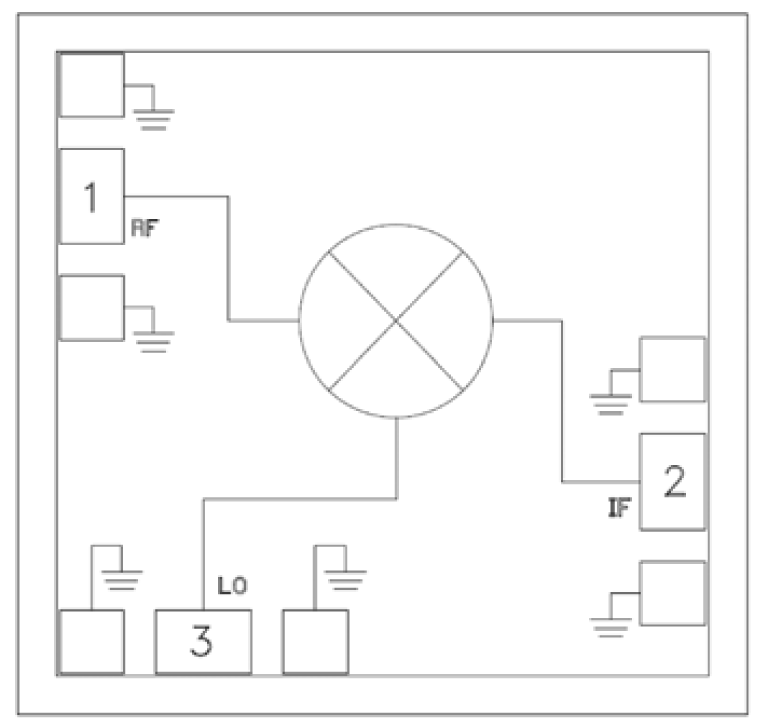

ADH1015S是一款通用型三平衡混频器芯片，可用作频率转换器，IF端口范围为16至22 GHz，RF端口为26至32 GHz，提供K级元件评估的裸片形式。 此混频器无需外部元件或匹配电路。 ADH1015S采用经过优化的巴伦结构，提供卓越的LO/RF、LO/IF和2LO/IF隔离性能。 混频器采用的LO驱动电平范围为+9 dBm至+15 dBm。 ADH1015S宽带混频器具有一致的转换增益和带宽压缩性能。
应用
- 军事和太空
- 收发器
- 测试设备和传感器
