ADG824

量产

0.5 Ω、CMOS、1.65 V至3.6 V、双通道单刀双掷开关/2:1多路复用器，采用小型LFCSP封装

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 导通电阻：0.5 Ω（典型值）
  • 最大导通电阻(85℃)：0.85 Ω
  • 工作电压范围：至3.6 V
  • 高载流能力：300 mA连续
  • 轨到轨开关工作
  • 快速开关时间：<20 ns
  • 典型功耗：<0.1 μW
  • 1.3 mm × 1.6 mm小型LFCSP封装

ADG824是一款低压CMOS器件，内置两个独立可选的单刀双掷（SPDT）开关。在整个温度范围内，该器件具有小于0.7 Ω的超低导通电阻。额定电源电压为3.3 V、2.5 V和1.8 V。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG824为先开后合式开关。

它的低导通电阻非常适合音频开关应用。此外，该器件的数据速率达到180 Mbps，适用于USB低速（1.5 Mbps）和全速（12 Mbps）数据开关。

ADG824采用1.3 mm x 1.6 mm、10引脚小型LFCSP封装。

产品详情

  1. 在整个工作温度范围（-40℃至+85℃）内，导通电阻小于0.85 Ω。
  2. 1.65 V至3.6 V单电源供电。
  3. 1.8 V逻辑兼容。
  4. 高载流能力：300 mA连续电流（3.3 V时）。
  5. 低总谐波失真加噪声(THD + N)：0.06%（典型值）。
  6. 1.3 mm × 1.6 mm小型LFCSP封装。

应用

  • 蜂窝电话
  • PDA
  • MP3播放器
  • 电源路由
  • 电池供电系统
  • PCMCIA卡
  • 调制解调器
  • 音频和视频信号路由
  • 通信系统

ADG824
0.5 Ω、CMOS、1.65 V至3.6 V、双通道单刀双掷开关/2:1多路复用器，采用小型LFCSP封装
ADG824 Functional Block Diagram ADG824 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • ADG824
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1

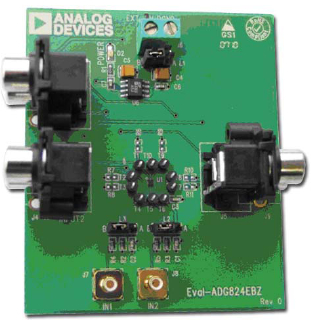

EVAL-ADG824

ADG824评估板

立即购买 更多内容

产品详情

ADG824评估套件包含完整的PCB以及包含ADG824数据手册和EVAL-ADG824数据手册的CD。该板配有三个音频连接器，可在音频器件之间进行切换。施加至开关的所有信号可通过板上提供的测试点进行监控。

eval board
schematic 2
schematic 3
schematic 4
schematic 5
AD-GMSL716MIPI-EVK

用于 SoC 摄像头系统的 GMSL2 至 MIPI 解串器板

立即购买 更多内容

特性和优点

  • 2 × MIPI CSI-2 22P（4 × 通道）带状电缆连接器
  • 2 × GMSL2 输入连接器
  • 同轴电缆供电，总输出 12V、1.2A
  • USB-C 5V 或 6 针连接器之间的输入电源选择
  • 兼容 NVIDIA Jetson、Raspberry Pi 和 AMD SoC 平台
  • 安装孔可作为树莓派的扩展板进行安全连接
  • 适用于空间受限应用的小型化设计

产品详情

AD-GMSL716MIPI-EVK 是一款紧凑、经济高效的 GMSL2 解串器评估板，可将 GMSL2 串行视频信号桥接到用于片上系统 (SoC) 平台的 MIPI CSI-2 接口。该板采用 MAX96716A 双 GMSL2 至 CSI-2 解串器，为汽车和工业视觉应用提供了强大的解决方案。

该板满足了市场对涵盖多种传感器类型的经济实惠的 GMSL 相机解决方案的需求。它实现了同轴电缆供电功能，允许通过单根同轴电缆进行数据传输和电力输送，大大简化了系统集成和电缆管理。该评估板包括全面的参考软件，其中包含所有受支持的相机类型的设备树和 Linux 图像。

关键技术能力包括支持长达 15 米的电缆长度、3Gbps 或 6Gbps 前向链路速率以及用于摄像头控制的双向 I2C 通信。该板的小尺寸和安装兼容性使其成为 GMSL2 摄像系统的快速原型设计和开发的理想选择。

应用

  • 先进驾驶辅助系统 (ADAS)
  • 移动和固定式机器人
  • 自动驾驶汽车和车载摄像头
  • 户外机械和工业设备
  • 智能柔性制造系统
  • 保安与监控系统
  • 工业自动化和机器视觉
EVAL-ADG824
ADG824评估板
AD-GMSL716MIPI-EVK
用于 SoC 摄像头系统的 GMSL2 至 MIPI 解串器板
AD-GMSL716MIPI-EVK Board Photo Angle View AD-GMSL716MIPI-EVK Board Photo Top View AD-GMSL716MIPI-EVK Board Photo Bottom View AD-GMSL717MIPI-EVK Block Diagram
