ADG798

高温（高达210°C）、低电压8通道多路复用器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 下载ADG798-KGD数据手册。还提供已知良好的器件并完全保证达到数据手册规格性能。
  • 可在极端高温下工作
  • 额定温度范围
  • -55°C至+210°C（16引脚FLATPACK封装）
  • -55°C至+175°C（16引脚TSSOP封装）
  • 3.0 V至5.5 V单电源供电
  • ±2.5 V双电源
  • 导通电阻：10 Ω（最大值）
  • 导通电阻平坦度：2 Ω（最大值）
  • 开关时间：12 ns
  • 单通道8:1多路复用器
  • 低功耗
  • TTL/CMOS兼容型输入
更多细节
show more Icon

ADG798是一款低电压、CMOS、模拟多路复用器，设计用于在高达210°C的极高温度下工作。根据3位二进制地址线A0、A1和A2所确定的地址，ADG798将八路输入（S1至S8）之一切换至公共输出D。该器件提供EN输入，用来使能或禁用器件。器件禁用时，所有通道均关断。

ADG798具有低功耗特性和3.3 V至5.5 V的工作电源范围。通道均采用先开后合式开关，防止切换通道时发生瞬时短路。这些开关采用先进的亚微米工艺设计，具有低功耗、高开关速度和极低导通电阻特性。

最大导通电阻(RON)为10 Ω，开关之间严格匹配，并且在整个信号范围内，导通电阻曲线非常平坦ADG798可用作多路复用器或解复用器，具有出色的性能，输入信号范围可扩展至电源电压范围。

这种多路复用器采用16引脚陶瓷扁平封装(FLATPACK)和带反向形成的翼形引脚的16引脚陶瓷扁平封装(FLATPACK_RF)。两种封装的工作温度范围为−55°C至+210°C，它们均针对极端温度下的稳定性而设计，在最大额定温度下可连续工作1000小时。

ADG798属于ADI公司不断扩展的高温认证产品系列，如需了解ADI所有的高温产品选型表及相关认证数据，请访问http://www.analog.com/hightemp。

产品聚焦

  1. 单/双电源供电。
    ADG798的额定电源电压为3.3 V和5 V（单电源轨）和±2.5 V（双电源轨）。
  2. 低导通电阻RON。
    ADG798的RON在210°C时为5 Ω（额定值）。
  3. 低功耗。
    ADG798的额定功耗小于0.01 μW。
  4. 保证先开后合式开关动作。
应用
  1. 井下钻探和仪器仪表
  2. 航空电子
  3. 重工业
  4. 高温环境
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADG798

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

4

PDF Vector

PDF

更新 10/14/2016
英文

ADG798: High Temperature, Low Voltage 8-Channel Multiplexer Data Sheet (Rev.A)

打开PDF文件

redirect
422.58 K
download

下载 PDF

PDF Vector

PDF

更新 10/14/2016
日文

ADG798: 高温、低電圧 8 チャネル・マルチプレクサ

打开PDF文件

redirect
289.95 K
download

下载 PDF

PDF Vector

PDF

更新 10/30/2017
英文

ADG798-KGD: Known Good Die Data Sheet (Rev.0)

打开PDF文件

redirect
802.45 K
download

下载 PDF

PDF Vector

PDF

更新 10/30/2017
日文

ADG798-KGD: 高温、低電圧 8 チャンネル・マルチプレクサ データ・シート (Rev.0)

打开PDF文件

redirect
802.45 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 10/14/2016
英文
UG-1039: Evaluation Board for the ADG798 High Temperature, Low Voltage, 8-Channel Multiplexer (Rev.0) redirect icon

251.79 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADG798-KGD-WP CHIPS OR DIE
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG798HFRZ 16-Lead Flatpak Reversed Form Gullwing Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG798HFZ 16-Lead FlatPack external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG798HRUZ 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 2

reference details image

EV-HT-200CDAQ1

200°C高温数据采集和控制系统参考设计

zoom

EV-HT-200CDAQ1

200°C高温数据采集和控制系统参考设计

download icon

下载

 print icon

打印
EV-HT-200CDAQ1
200°C高温数据采集和控制系统参考设计

特性和优点

  • 完整的高温数据采集参考平台，所有组件和组装材料的额定温度至少为200°C
  • 10 通道高精度模数转换
    • (2)个直接通道，最大400ksps
    • (8)个多路复用通道，最大16ksps（包括温度传感器）
    • 用于外部控制和可选外部触发的多个GPIO
  • 完整的软件包，包括
    • 集成RTOS的优化固件，用于多个数据采集模式
    • 用于控制、查看和记录数据的PC主机软件
    • 可用于所有软件的源代码
  • 尺寸兼容井下油气勘探仪器仪表
  • 套件包括用于快速评估的模拟和数字/电源分线板

立即购买 更多内容

产品详情

EV-HT-200CDAQ1基于CN0365模拟前端参考设计，其目的是为基于高温低功耗微控制器的数据采集和控制解决方案奠定基础，使其符合众多井下仪器仪表和其他高温应用的要求。基于AD7981模数SAR转换器，该参考设计展现了一种全功能的系统，带两个高速同步采样通道和8个额外的多路复用通道，可满足广泛的井下工具的数据采集需求（共10个通道）。该模拟前端通过多个SPI端口连接到基于VORAGO Technologies VA10800 ARM® Cortex®-M0的微控制器。采集后，可以在本地处理数据，也可通过UART或可选的RS485通信接口传输出去。电路板上的其他配套组件（包括内存、时钟、电源和无源器件）均为各自供应商指定的、支持高工作温度的器件，经验证，这些组件能在200°C或以上的温度下可靠地工作。除硬件之外，使用FreeRTOS的项目还提供开源固件以及具有多种工作模式的优化驱动程序和数据采集协议。随附的开源PC软件允许用户通过UART连接到该板，以便控制采集模式、查看数据、记录数据并执行信号分析。该平台适合参考设计、快速原型制作（如新传感器技术）和高温仪器仪表系统实验室测试。

资料

pdf icon

WIKI

EV-HT-200CDAQ1 Software reference design link

pdf icon

WIKI

EV-HT-200CDAQ1 User Guide reference design link

更多 Arrow image
reference details image

EVAL-ADG798

ADG798评估板

zoom

EVAL-ADG798

ADG798评估板

download icon

下载

 print icon

打印
EVAL-ADG798
ADG798评估板

特性和优点

  • 工作温度最高达210°C
  • 电源电压
    • 双电源：±2.5 V
    • 单电源：1.8 V至5.5 V
  • 并行接口兼容3 V逻辑
立即购买 更多内容

产品详情

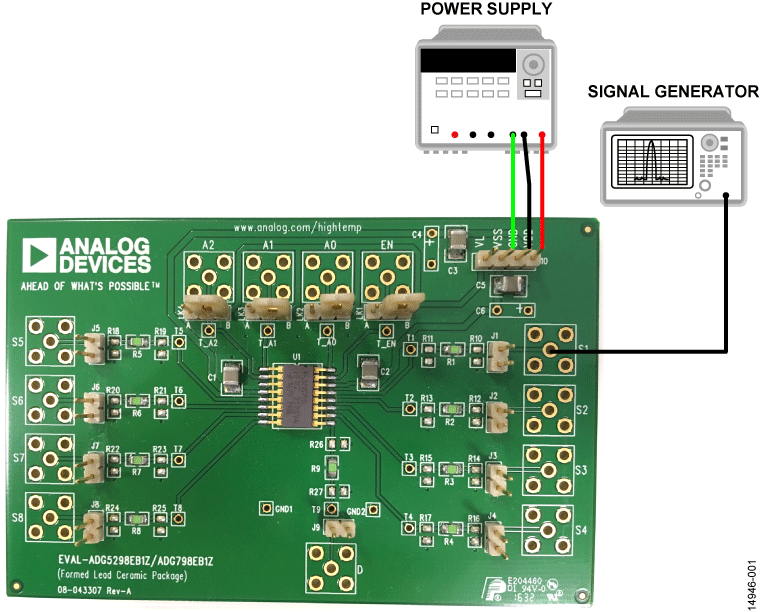

EVAL-ADG798EB1Z是一款用于ADG798高温8:1多路复用器的评估板。整个板组件由耐高温材料构建，在温度高达210°C时适合短时器件评估。
