概览
优势和特点
- 双向电平转换
- 工作电压范围：1.15 V至5.5 V
- 低静态电流：< 1 μA
- 无方向引脚
产品详情
ADG3300是一款双向逻辑电平转换器，内置8个双向通道，可用于多电压数字系统，如低压DSP/控制器与高压器件之间的数据传输等。该器件的内部结构允许执行双向逻辑电平转换，且无需借助额外的信号来设置转换方向。
通过施加于VCCA 的电压，可设置器件A端的逻辑电平， VCCY 则负责设置Y端的逻辑电平。为确保正常工作，VCCA必须始终低于VCCY。施加于器件A端的VCCA兼容逻辑信号，在Y端则以VCCY兼容电平出现。类似地，施加于器件Y端的 VCCY兼容逻辑电平，在A端则以 VCCA兼容逻辑电平出现。
使能引脚可提供Y端引脚的三态工作模式。将使能引脚(EN)拉低时，A1至A8引脚被内部6 kΩ电阻拉低，而Y引脚则处于高阻抗状态。EN引脚以VCCA 电源电压为基准，正常工作模式下驱高。
ADG3300采用紧凑型20引脚TSSOP封装，保证工作电压范围为1.15 V至5.5 V，工作温度范围为−40°C至+85°C。
应用- 低压ASIC电平转换
- 智能卡读卡器
- 手机和手机座
- 便携式通信设备
- 电信设备
- 网络交换机和路由器
- 存储系统(SAN/NAS)
- 计算机/服务器应用
- GPS
- 便携式POS系统
- 低成本串行接口
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

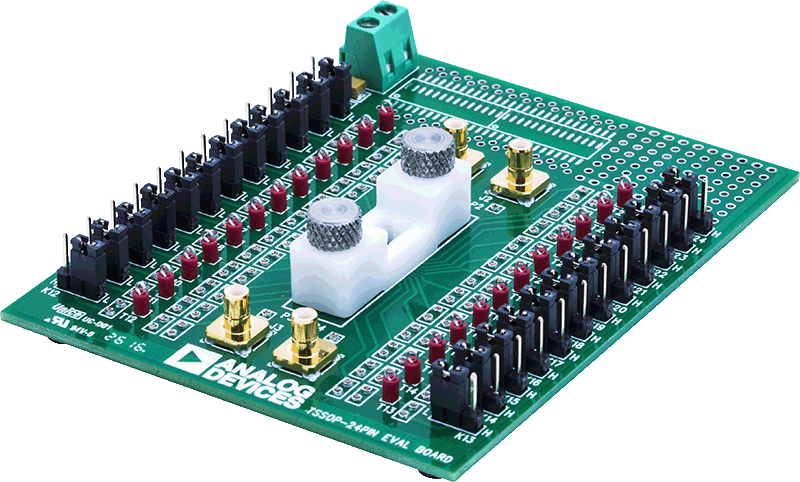

评估套件 (1)
