概览

优势和特点

  • 开关传播延迟:225 ps
  • 端口之间采用4.5 Ω开关连接
  • 数据速率:1.244 Gbps
  • 2.5 V/3.3 V电源供电
  • 可选电平转换
  • 小信号带宽:610 MHz
  • 电平转换
    • 3.3 V2.5 V
    • 3.3 V1.8 V
    • 2.5 V1.8 V

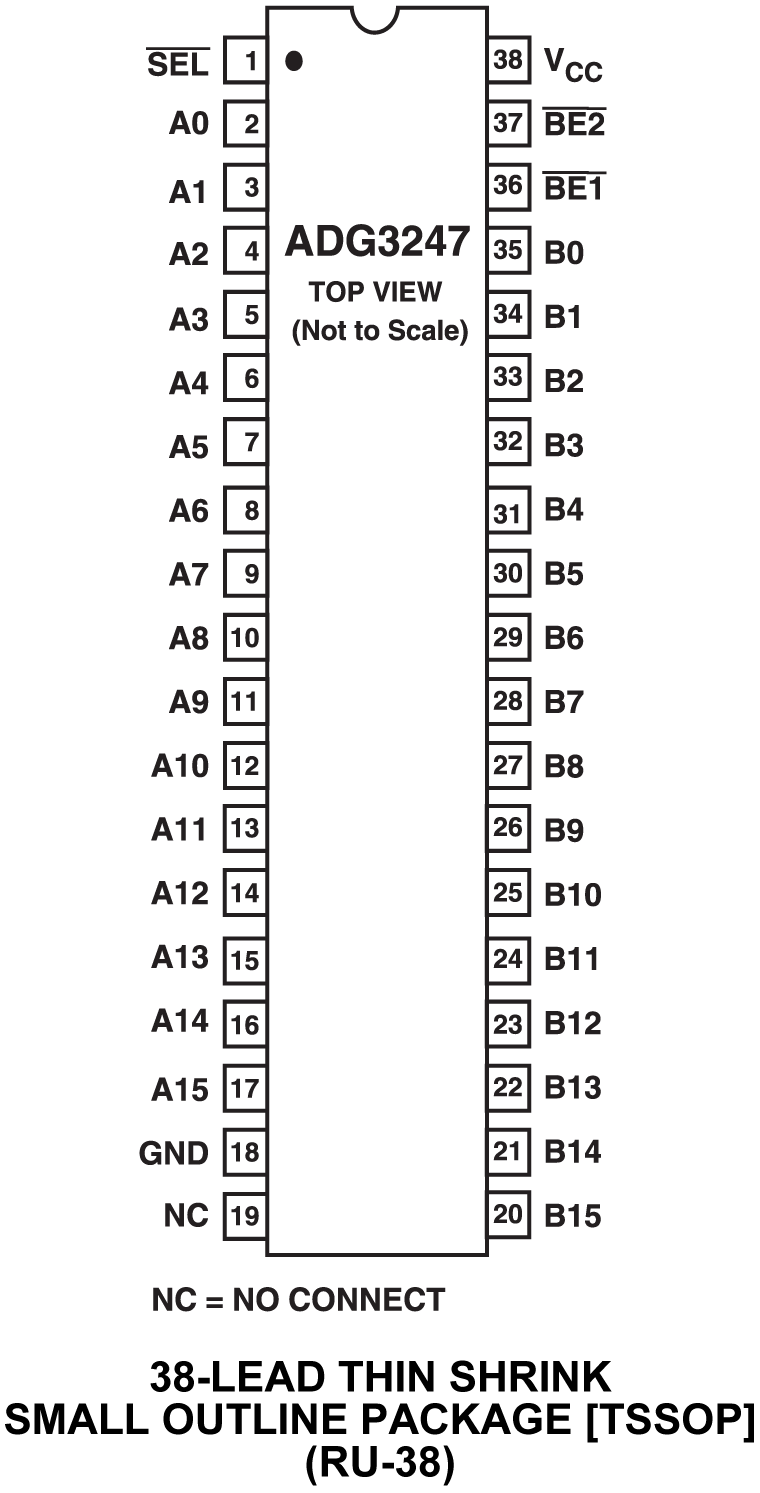

  • 38引脚TSSOP封装

产品详情

ADG3247是一款2.5 V3.3 V 16位、2端口数字开关。采用ADI公司的低压CMOS工艺制造,具有低功耗、高开关速度和极低导通电阻特性。输入可以与输出相连,而且不会引起额外的传播延迟或产生额外的接地反弹噪声。

ADG3247组织成具有单独总线使能(BEx)输入的双通道8位总线开关。这使该器件可用作两个8位数字开关或一个16位总线开关。在接通条件下,这些总线开关可以切换信号。在断开条件下,达到电源电压的信号电平被阻止。

这款器件非常适合要求电平转换的应用。采用3.3 V电源供电时,3.3 V输入电平可转换为2.5 V输出电平。类似地,如果器件采用2.5 V电源供电,并且施加2.5 V输入,则器件将转换为1.8 V输出。此外,ADG3247具有一个电平转换选择引脚(SEL)。当SEL为低电平时,VCC在内部降低,允许将3.3 V输入电平转换为1.8 V输出电平。因此,该器件适合要求在不同电源之间进行电平转换的应用,如转换器与DSP/微控制器进行连接等。

应用

  • 3.3 V1.8 V电压转换
  • 3.3 V2.5 V电压转换
  • 2.5 V1.8 V电压转换
  • 总线开关
  • 总线隔离
  • 热插拔
  • 热插拔
  • 模拟开关应用

产品聚焦

  1. 3.3 V2.5 V电源供电
  2. 极低开关传播延迟
  3. 4.5 Ω开关连接输入到输出
  4. 电平/电压转换
  5. 38引脚TSSOP封装

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
